Fr-12

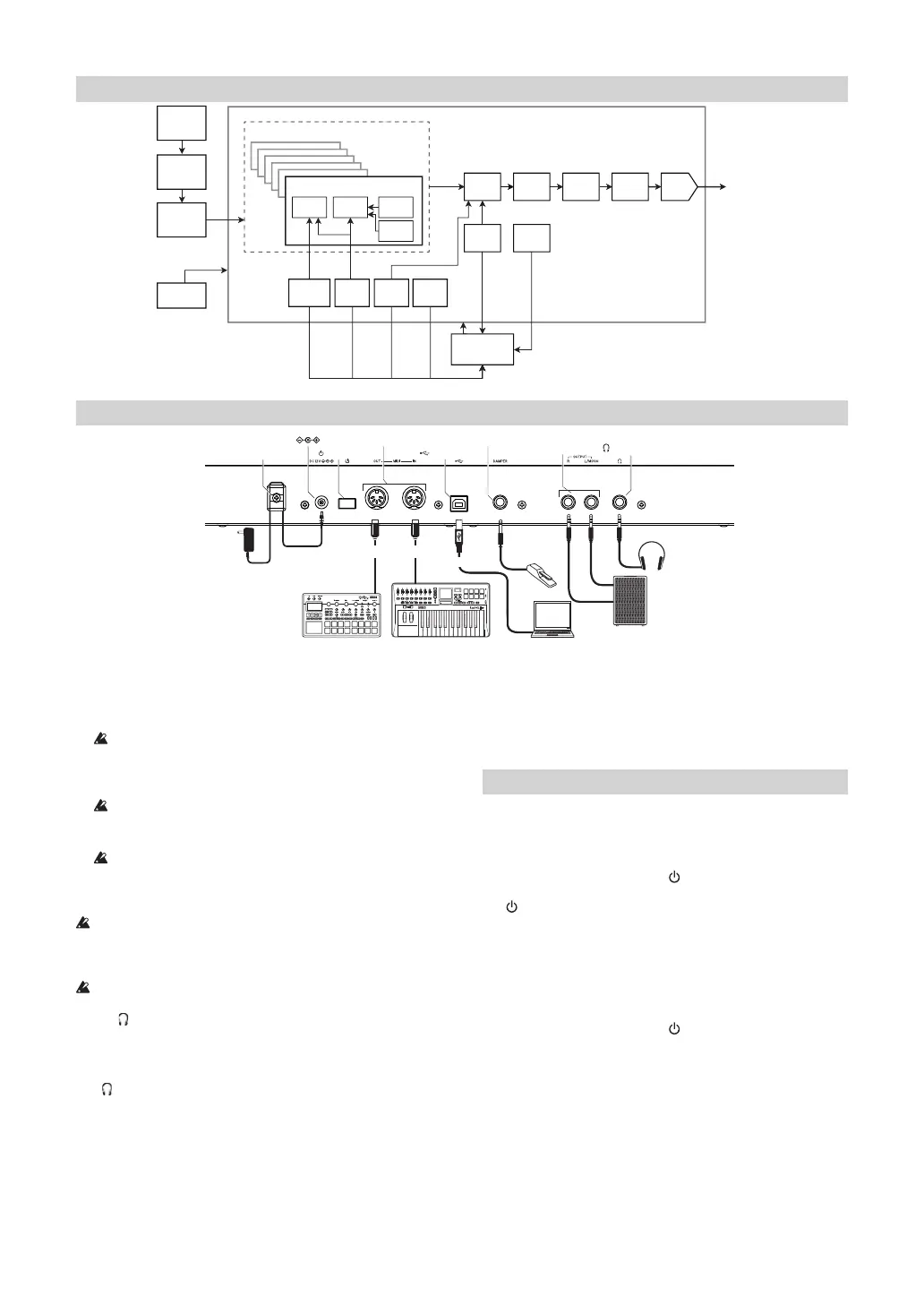

Schéma de principe
Operator
Operator
Operator
Operator
Operator
Filter
EG2
EG1
Algorithm
LFO 1
Pitch Level EG
Key Track
LFO 2
Operator 1...6
FX1 FX2 FX3
LFO 3
EG3
Motion
Sequencer
Arpeggiator
Note
Sequencer
Note
Keyboard
Master
Volume
Virtual Patch
Connexions en face arrière
MIDI IN, OUT connectors
OUTPUT
L/MONO,
R jacks
Headphones
Input L
Input R
Mixer, Monitors,
Audio Interface, etc.
Damper pedal,
Pedal switch, etc.
DAMPER jack
Cord hook
(Headphones) jack
(Power) buttton
(USB B) port
AC adapter
(included)
USB
Computer
USB cable
MIDI keyboard,
MIDI OUT
Sound module,
MIDI cable
MIDI IN
MIDI cable
DC 12V jack
Connexion de l’adaptateur secteur
1.
Branchez la fiche CC de l’adaptateur secteur fourni à la prise DC 12V en
face arrière du opsix SE.
Utilisez exclusivement l’adaptateur secteur fourni. L’utilisation de tout
autre adaptateur peut provoquer des dysfonctionnements.
2.
Après avoir branché la fiche CC, faites une boucle avec le câble de
l’adaptateur secteur autour du crochet.
N’utilisez pas de force excessive lorsque vous décrochez le câble du
crochet. Cela risque de d’endommager la fiche.
3.
Branchez la fiche de l’adaptateur à une priSEcteur.
Choisissez une priSEcteur de tension appropriée pour l’adaptateur.
Autres connexions
Branchez le opsix SE à votre installation audio.
Veillez à couper l’alimentation de tous les dispositifs concernés avant
d’effectuer les connexions. Si l’alimentation n’est pas coupée lorsque vous
effectuez des connexions, cela risque d’endommager les haut-parleurs et
d’autres composants.
Pour les bornes suivantes, utilisez un câble de 3 m maximum afin d‘éviter les
dysfonctionnements.
Prise
(casque), prise DAMPER, port USB-B
Prises OUTPUT L/MONO, R: Reliez ces prises TRS à une console de mixage,
une interface audio, un système d’écoute etc. Réglez le volume avec la commande
VOLUME.
Prise
(casque): Vous pouvez y brancher un casque. Le signal présent est
identique à celui des prises OUTPUT L/MONO et R.
Prise DAMPER: Branchez une pédale forte Korg DS-1H ou une pédale
commutateur PS-1/PS-3 (vendue séparément) pour piloter la fonction “Damper”.
La polarité de la pédale est détectée automatiquement. Pour cela, veillez à ce que
la pédale ne soit pas enfoncée lors de la connexion ou de la mise sous tension.
Prises MIDI IN, OUT: Utilisez ces prises pour brancher le opsix SE à un
dispositif MIDI externe afin d’échanger des messages MIDI. Vérifiez que les
canaux MIDI sont bien réglés.
Prise USB B: Branchez-la à un ordinateur pour échanger des messages MIDI et
des données.
Mise sous/hors tension
Mise sous tension du opsix SE
Vérifiez que le opsix SE et tout dispositif externe d’amplification tel que des
enceintes actives sont hors tension et réglez le volume de tous les appareils sur le
minimum.
1.
Maintenez le bouton d’alimentation ( ) situé en face arrière enfoncé.
Quand le logo “opsix SE” apparaît à l’écran, relâchez le bouton d’alimentation
(
).
2.
Mettez ensuite les dispositifs d’amplification tels que des enceintes actives
sous tension et réglez leur volume. Réglez le volume du opsix SE avec la
commande VOLUME.
Mise hors tension du opsix SE
1.
Réglez le volume des enceintes actives ou de tout autre dispositif
d’amplification au minimum puis coupez-en l’alimentation.
2.
Maintenez le bouton d’alimentation ( ) du opsix SE enfoncé jusqu’à ce que
l’écran affiche “Shutting down” et relâchez le bouton.
Mise hors tension automatique
Par défaut, le opsix SE s’éteint automatiquement après quatre heures d’inactivité
en façade, sur le clavier et à l’entrée MIDI. Pour savoir comment désactiver cette
fonction, voyez le manuel d’utilisation (PDF).
