De-19

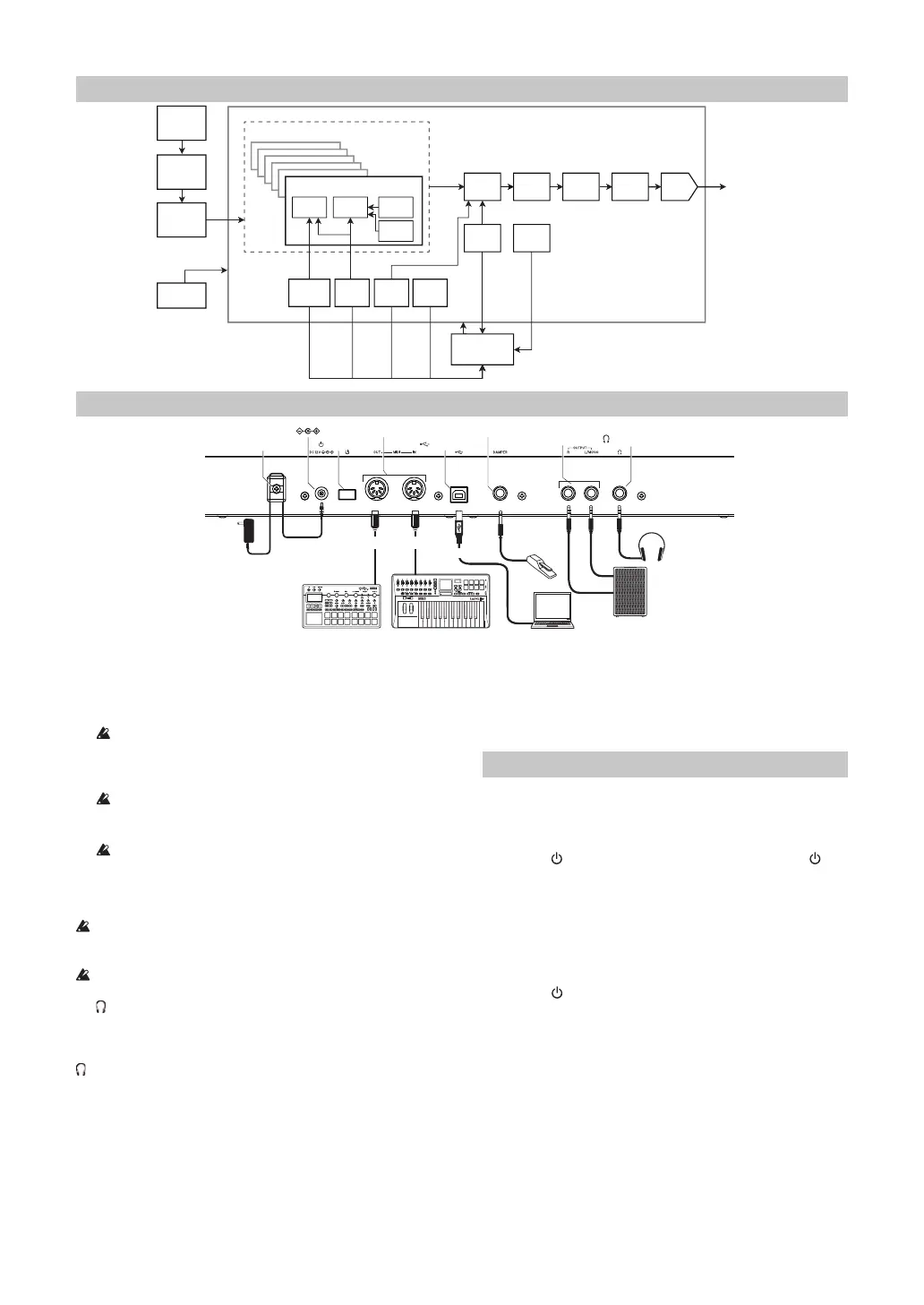

Blockschaltbild
Operator
Operator
Operator
Operator
Operator
Filter
EG2
EG1
Algorithm
LFO 1
Pitch Level EG
Key Track
LFO 2
Operator 1...6
FX1 FX2 FX3
LFO 3
EG3
Motion
Sequencer
Arpeggiator
Note
Sequencer
Note
Keyboard
Master
Volume
Virtual Patch
Anschlüsse auf Rückseite
MIDI IN, OUT connectors
OUTPUT
L/MONO,
R jacks
Headphones
Input L
Input R
Mixer, Monitors,
Audio Interface, etc.
Damper pedal,
Pedal switch, etc.
DAMPER jack
Cord hook
(Headphones) jack
(Power) buttton
(USB B) port
AC adapter
(included)
USB
Computer
USB cable
MIDI keyboard,
MIDI OUT
Sound module,
MIDI cable
MIDI IN
MIDI cable
DC 12V jack
Anschließen des Netzteils
1.
Schließen Sie den kleinen Stecker des AC-Netzteils an die DC 12V-Buchse
auf der Rückseite des opsix SE an.
Verwenden Sie unbedingt das beiliegende AC-Netzteil. Die
Verwendung anderer Netzteile könnte zu Schäden führen.
2.
Wickeln Sie das Netzteilkabel nach Anschließen des Steckers um den Kabel-
haken.
Ziehen Sie das Kabel nie mit Gewalt vom Haken.
Sonst könnte der Stecker beschädigt werden.
3.
Verbinden Sie das Netzteil mit einer Steckdose.
Wählen Sie immer eine Steckdose mit einer für das Netzteil geeigneten
Spannung.
Andere Anschlüsse
Schließen Sie den opsix SE an die geeigneten Buchsen des Verstärkersystems an.
Schalten Sie alle Geräte aus, bevor Sie die Verbindungen herstellen. Das
Anschließen von eingeschalteten Geräten kann zu Funktionsstörungen und
Schäden an den Lautsprechern oder anderen Komponenten führen.
Verwenden Sie für folgende Anschlüsse Kabel bis maximal 3 m Länge, sonst
kann es zu Fehlfunktionen kommen.
(Kopfhörer)-Buchse, DAMPER-Buchse, USB-B-Port
OUTPUT L/MONO-, R-Buchsen: Verbinden Sie diese TRS-Buchsen mit einem
Mischpult, einer Audioschnittstelle, einem Abhörsystem usw. Stellen Sie die
Lautstärke mit dem VOLUME-Regler ein.
(Kopfhörer)-Buchse: Hier kann ein Kopfhörer angeschlossen werden. Das
hier anliegende Signal ist mit dem von OUTPUT L/MONO und R identisch.
DAMPER-Buchse: Schließen Sie ein Korg DS-1H Dämpferpedal oder einen
PS-1/PS-3 Fußtaster (Sonderzubehör) an, um die Dämpferfunktion anzusteuern.
Die Polarität des Pedals wird automatisch erkannt. Das funktioniert aber nur,
wenn das Pedal beim Anschließen oder Einschalten des Instruments nicht
gedrückt ist.
MIDI IN-, OUT-Buchse: Über diese Buchsen sendet bzw. empfängt der opsix
SE MIDI-Befehle zu/von externen MIDI-Geräten. Denken Sie daran, die
richtigen Kanalnummern zu wählen.
USB B-Port: Verbinden Sie ihn mit Ihrem Computer, um MIDI-Befehle und
Daten auszutauschen.
Ein-/Ausschalten
Einschalten des opsix SE
Überzeugen Sie sich davon, dass sowohl der opsix SE als auch das Verstärkungs-
system ausgeschaltet sind und stellen die Lautstärke aller Geräte auf den
Mindestwert.
1.
Halten Sie (Einschalttaste) auf der Rückseite gedrückt. Geben Sie
(Einschalttaste) frei, sobald das „opsix SE“-Logo angezeigt wird.
2.
Schalten Sie das Verstärkungssystem (z.B. die Aktivboxen) ein und stellen
Sie die Lautstärke auf den gewünschten Wert. Stellen Sie die Lautstärke des
opsix SE mit seinem VOLUME-Regler ein.
Ausschalten des opsix SE
1.
Stellen Sie die Lautstärke der Aktivboxen bzw. des externen Verstärkers auf
den Mindestwert und schalten Sie sie/ihn aus.
2.
Halten Sie (Einschalttaste) des opsix SE gedrückt, bis die Meldung
„Shutting down“ angezeigt wird. Geben Sie ihn anschließend frei.
Energiesparfunktion
Laut Vorgabe schaltet sich der opsix SE automatisch aus, wenn man länger als
vier Stunden weder die Bedienelemente noch die Tastatur verwendet und wenn
so lange keine MIDI-Befehle empfangen werden. Informationen zum
Deaktivieren dieser Funktion finden Sie in der Bedienungsanleitung (PDF).
