Introduction
Introduction

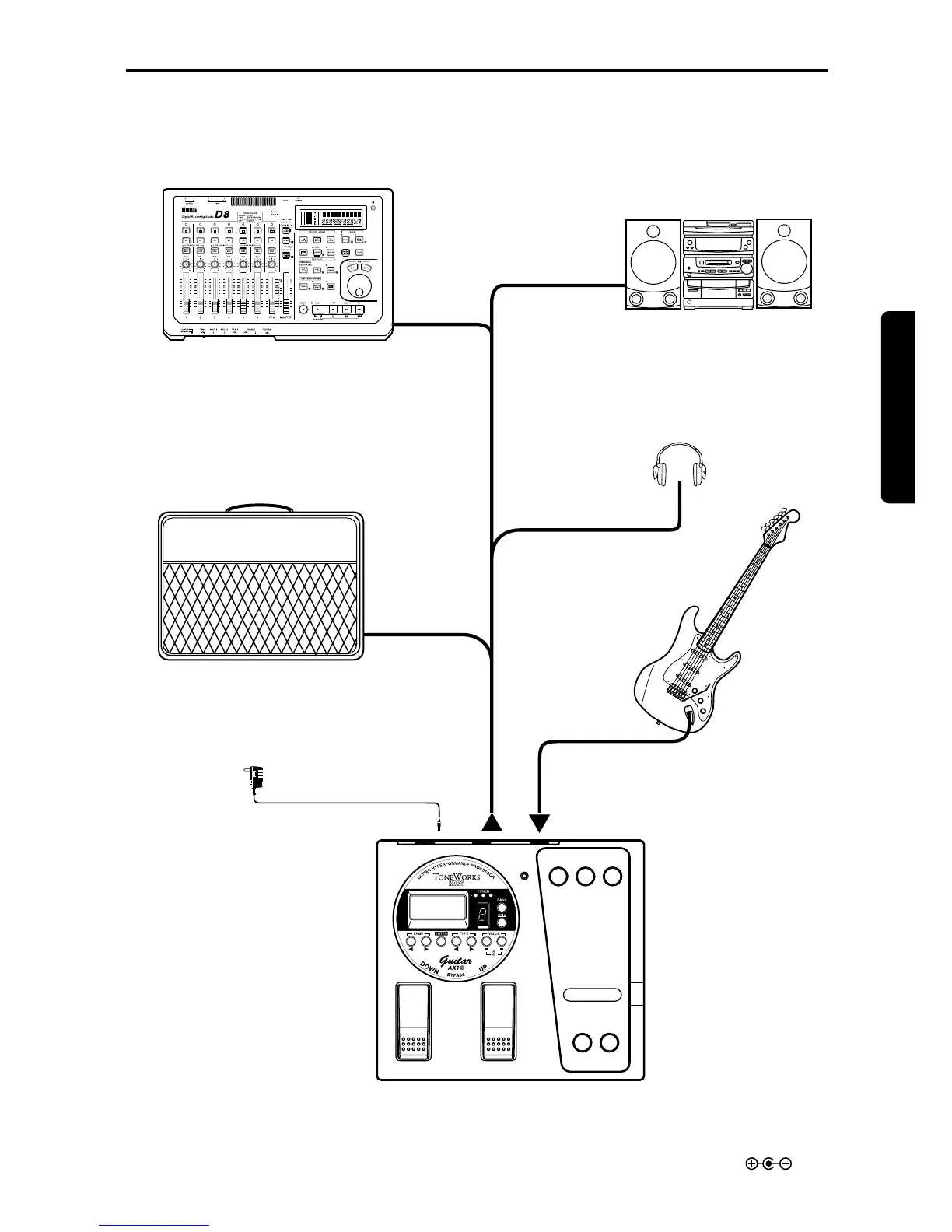

4. Raccordements
Avant d’effectuer les raccordements, toujours vérifier si les autres équipements sont hors tension ou si
leur volume est réduit à zéro. Les câbles de raccordement sont vendus séparément.
INPUT
OUTPUT/PHONES
DC9V
Enregistreur de disque dur, etc.
Système audio
Ampli pour guitare/moniteur sous tension (*1)
Borne mono d'1/4" - borne mono d'1/4"
Casque d'écoute (*1)
Adaptateur secteur (*2) vers prise de courant
Borne mono d'1/4" - borne mono d'1/4"
Sortie mono - borne mono d'1/4" /Sortie
stéréo - deux bornes mono d'1/4".
Borne stéréo d'1/4" - borne st-
éréo RCA (téléphonique).
Guitare
*1: La borne OUTPUT/PHONES est une borne de sortie stéréo. Si vous utilisez un câble té lé phonique
mono pour raccorder l’AX1G à un ampli pour guitare, seul le son L (gauche) sera émis.
*2: Si l’appareil doit fonctionner sur piles, l’adaptateur secteur n’est pas nécessaire. Néanmoins, en cas
d’utilisation d’un adaptateur, toujours employer uniquement le modèle spécifié (DC9V
).
