Kranzle K 1622 TS User Manual

40 41
10
19
18
7
16
14
15
8
9
10
11
12
7
13
25 24 23 22 21 20
26
53
54
55
49
58
57
55
54
51
52
50
59
60
61
68
69
63
64
65
66
67
62
70
73
71
72

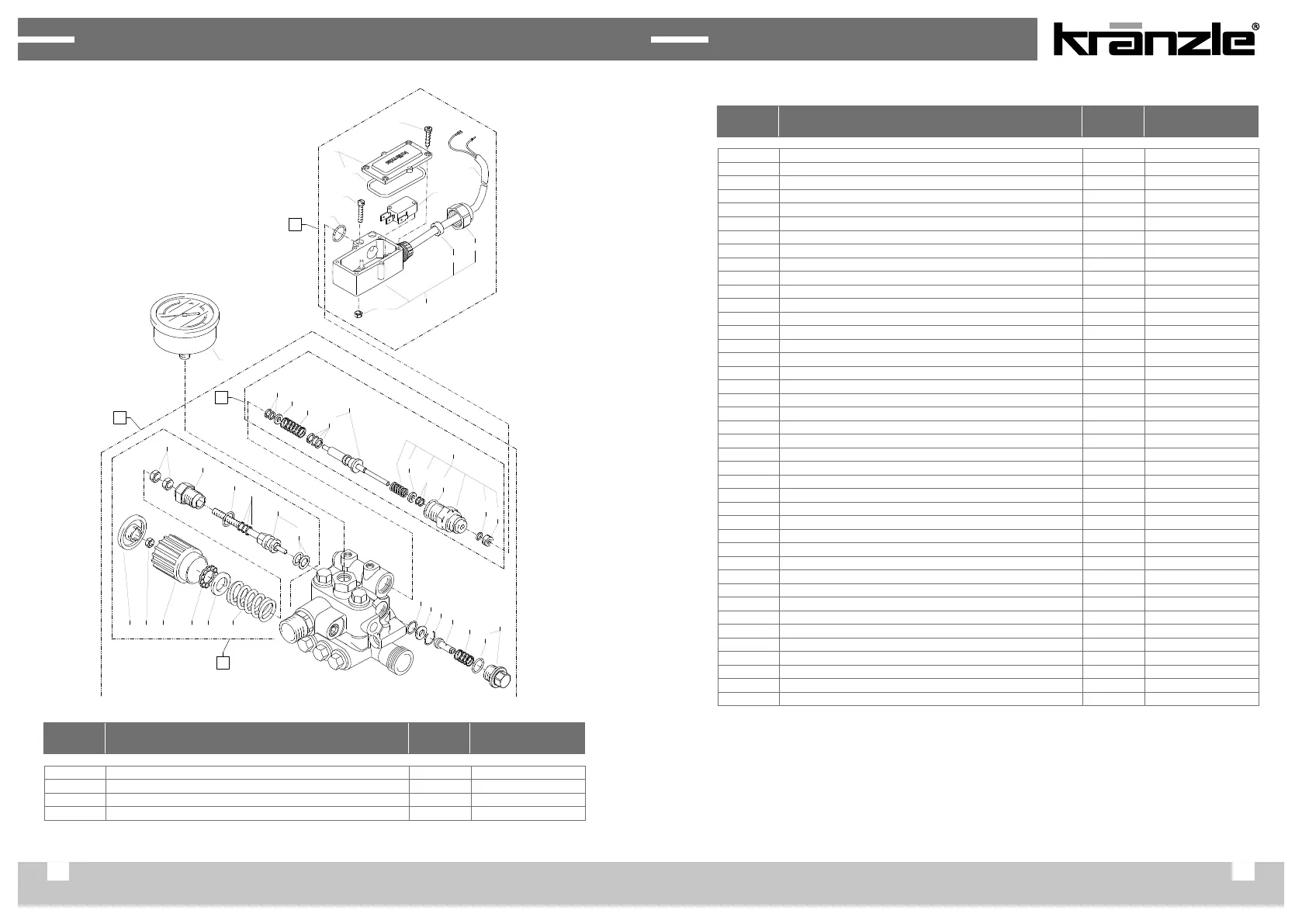

Ersatzteilliste Ventilgehäuse
Spare parts list valve housing
70 Steuerkolben kpl. m. Handrad 445321
71 Rep.-Satz Druckschaltermechanik 150093
72 Druckschalter kpl. ohne Mechanik 44561
73 Ventilgehäuse kpl. 445912
Position
No
Bezeichnung
Description
Stck.
Qty.
Bestell-Nr.
Item no.
11
7 O-Ring 12 x 2 2 150051
8 O-Ring 11 x 1,5 1 12256
9 Edelstahlsitz 1 14118
10 Sicherungsring 1 13147
11 Anlaufentlastungsventil 1 490411
12 Edelstahlfeder 1 49042
13 Verschlussschraube 1 49043
14 Steuerkolben 6 mm für AZ mit Dichtungen 1 44532
15 Parbaks für Kolben 14 mm 1 141231
16 Parbaks für Spindel 6 mm 1 141232
17 MS-Scheibe 1 43045
18 Kolbenführung 6 mm 1 141301
19 Mutter M 6 2 141271
20 Feder schwarz für AZ-Pumpe 1 43046
21 Federdruckscheibe 1 43047
22 Kugellager 1 43048
23 Handrad M 6 für AZ-Pumpe 1 43049
24 Mutter M 6 mit SW 8 1 43010
25 Kappe für Handrad AZ-Pumpe 1 43050
26 Manometer 1 15039
49 Druckfeder 1 x 8,6 x 30 1 40520
50 O-Ring 3,3 x 2,4 1 12136
51 Führungsteil Steuerstößel 1 490580
52 O-Ring 13 x 2,6 1 15017
53 O-Ring 14 x 2 1 43445
54 Parbaks 4 mm 2 121362
55 Stützscheibe 2 150151
56 Edelstahlfeder 1 15016
57 Steuerstößel lang 1 150102
58 Parbaks 7 mm 1 15013
59 Stopfen M10x1 (durchgebohrt) 1 133851
60 Gehäuse Elektroschalter 1 15200
61 Gummimanschette 1 15202
62 Sechskant-Mutter M 4 2 12138
63 Überwurfmutter PG 11 1 15203
64 Kabel 2 x 1,5 mm² 1 49023
65 Blechschraube 2,8 x 16 6 15024
66 Deckel Elektroschalter 1 15201
67 O-Ring 44 x 2,5 1 15023
68 Mikroschalter 1 15018
69 Zylinderschraube M 4 x 22 2 15025
Ersatzteilliste Ventilgehäuse
Spare parts list valve housing
Position
No
Bezeichnung
Description
Stck.
Qty.
Bestell-Nr.
Item no.

Kranzle K 1622 TS Specifications

General

Brand	Kranzle
Model	K 1622 TS
Category	Pressure Washer
Language	English
