Kranzle K 1622 TS User Manual

42 43
12
1
3
274
35
52
11.1
9
8
34
10
4
70
5
72
7
37 36
42
43
29
30
31
29
33
27
60
6x
61
3x
28
7
7
6
1
28.1
46
48
49
5O

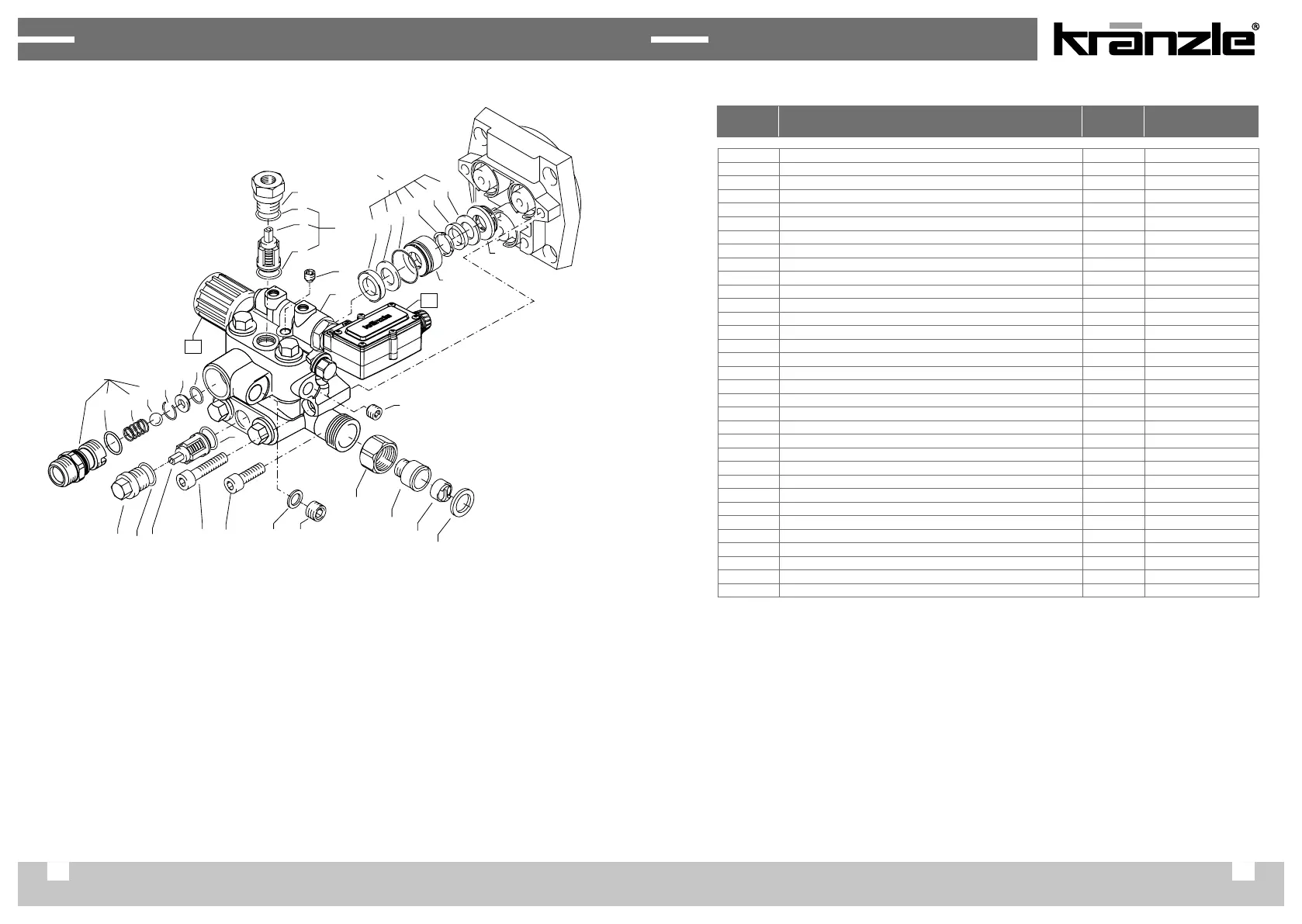

Ersatzteilliste Ventilgehäuse
Spare parts list valve housing
13
1 Ventilgehäuse 1 490262
2 Ventilstopfen 5 41011
3 Ventilstopfen mit R1/4“ IG 1 410111
4 Ventile (grün) 6 416121
5 Dichtstopfen M 8 x 1 3 13158
6 Dichtstopfen M 10 x 1 1 43043
7 O-Ring 12 x 2 12 150051
8 O-Ring 11 x 1,5 1 12256
9 Edelstahlsitz 1 14118
10 Sicherungsring 1 13147
11.1 Edelstahlkugel 10,0 mm 1 12122
27 Stützring 3 41618
28 Manschette 14 x 24 x 5/2,5 3 41613
28.1 Gewebe-Manschette 14 x 24 x 5/2,5 3 416131
29 Backring 14 x 24 6 41614
30 O-Ring 24 x 2 3 49024
31 Leckagering 3 49022
33 Zwischenring mit Abstützung 3 43055
34 Rückschlagfeder 1 141201
35 Ausgangsteil mit Kugelrückschlagv. 1 405221
36 Verschlusstopfen 1 13387
37 Aluminium-Dichtring 2 13275
42 Innensechskantschr. M 8 x 25 - A2 2 40053
43 Innensechskantschr. M 8 x 45 - A2 2 41017
46 Überwurfmutter für US-Wassereingang 1 43518
48 Sauganschluss für US-Wassereingang 1 43517
49 Wasserfi lter 1 410462
50 Gummi Dichtring 1 53519
52 O-Ring 18 x 2 1 40016
60 Rep.-Satz Ventile (grün) 416481
61 Reparatur-Satz Manschetten 49053
70 Steuerkolben kpl. m. Handrad 445321
Ersatzteilliste Ventilgehäuse
Spare parts list valve housing
Position
No
Bezeichnung
Description
Stck.
Qty.
Bestell-Nr.
Item no.
