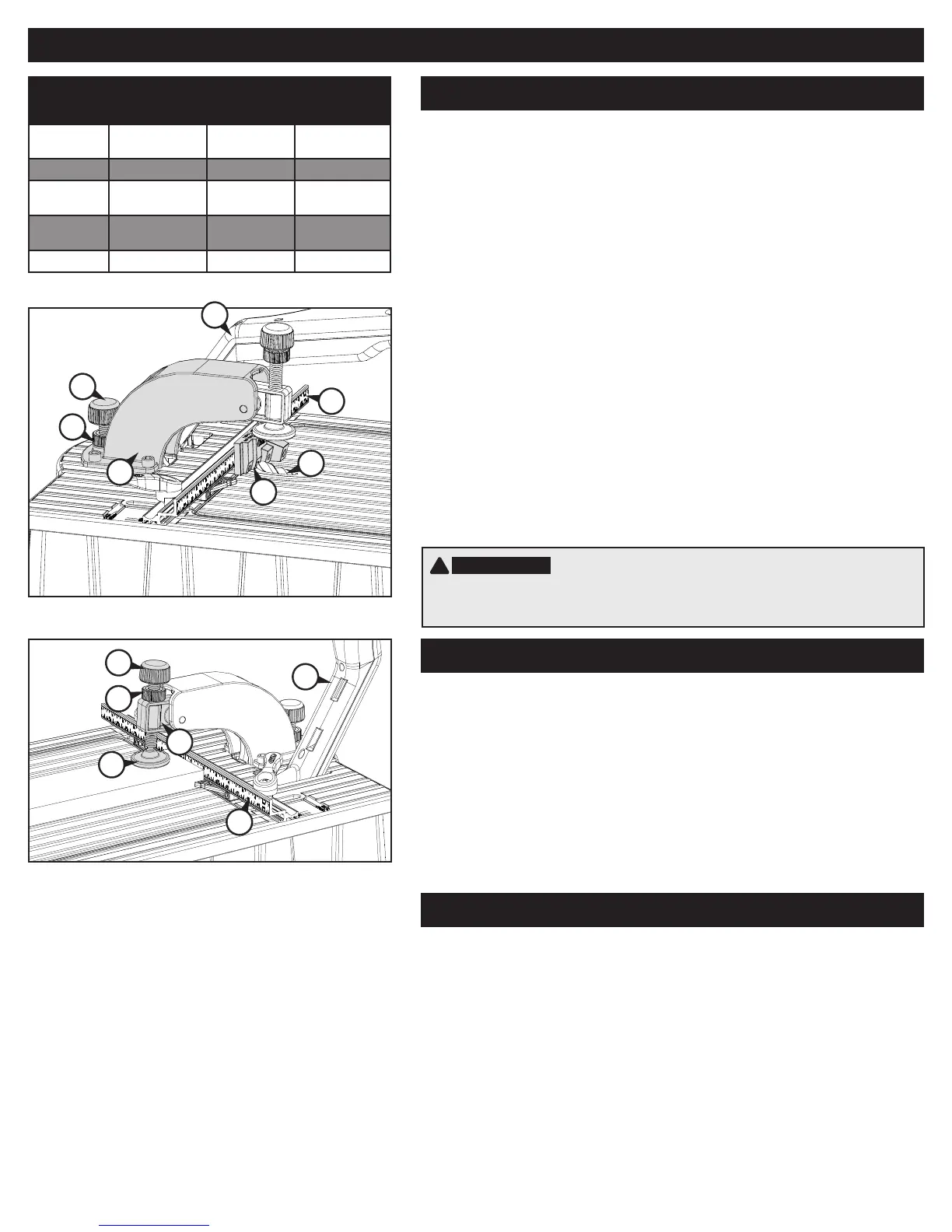

Fonctionnement
Tirez le bras de commande (1) vers le bas, en avançant le foret
(20) jusqu’à ce que le bout touche le guide (16). Au besoin, tournez
le bouton de blocage de profondeur du perçage (21) dans le sens
contraire des aiguilles d’une montre. Ramenez le bras de commande
complètement en position verticale, ce qui rétractera le foret.
Placez le bloc d’appui pour la profondeur du perçage (22) contre
le guide avec les marques de longueur de la vis pointant vers le
haut. Centrez le palier du bloc d’appui correspondant à la longueur
de la vis que vous utiliserez sur le guide-foret (23). Tirez le bras de
commande vers le bas, en insérant l’embout du foret dans le trou
du palier. Avec l’épaulement du foret appuyé contre le palier du bloc
d’appui, tournez le bouton de blocage de profondeur du perçage
(21) dans le sens des aiguilles d’une montre jusqu’à ce qu’il s’arrête.
Serrez le contre-écrou (24) sur la base du boîtier du bras du serre-
joint (25). Ramenez le bras de commande complètement en position
verticale.
Remarque : Lorsque vous verrouillez le bras de commande pour
transporter ou entreposer l’outil, tournez le bouton de blocage de
profondeur dans le sens contraire des aiguilles d’une montre an
que le bras revienne complètement vers le bas.
(3) Dénissez la profondeur de perçage
20
16
21
1
25
22
24
Utilisation du bloc d’appui pour la
profondeur du perçage
Guide-foret et
foret
Épaisseur du
matériau
Longueur de
la vis
Réglage du bloc
d’appui
Micro*
1/2 po 3/4 po 3/4 po
Micro* et
standard
5/8 po à 1 1/8 po
1 po, 1 1/4po,
1 1/2 po
1 po, 1 1/4 po,
1 1/2 po
Standard
1 1/4 po à 1
3/8 po
2 po 2 po
Standard et HD* 1 1/2 po 2 1/2po 2 1/2po
* Accessoires en option
Quand vous utilisez le dispositif de nettoyage des copeaux,
branchez un aspirateur d’atelier sur le conduit d’aspiration (5) et
mettez-le en marche. Maintenez solidement la pièce à travailler
contre le guide (16) en gardant l’emplacement du trou en angle
centré sur le guide-foret (23). Appuyez sur le bouton de verrouillage
de l’interrupteur (30) situé sur le bras de commande (1) puis
sur l’interrupteur (31), ce qui mettra le moteur de la perceuse
en marche. Attendez que le moteur atteigne sa pleine vitesse,
et tirez doucement sur le bras de commande jusqu’à ce qu’il
entre en contact avec la butée de profondeur. Ramenez le bras
de commande complètement en position verticale et relâchez
l’interrupteur.
Perçage des trous en angle
Levez le bras de commande (1) complètement en position verticale.
Placez la pièce travaillée contre le guide (16) et sous le tampon du
serre-joint (26). Tournez le bouton d’ajustement du serre-joint (27)
dans le sens des aiguilles d’une montre jusqu’à ce que le tampon du
serre-joint entre en contact avec la pièce à travailler. Ensuite, tournez
le bouton d’un demi-tour dans le sens contraire des aiguilles d’une
montre. Serrez le contre-écrou (28) contre le bras du serre-joint (29).
Le serre-joint est maintenant placé de façon à ce le fait de baisser
le bras de commande exerce susamment de pression pour xer la
pièce travaillée avant que le foret pénètre dans le bois.
(4) Ajustez le serre-joint
16
1
27
28
26
29
Avertissement :
!
Manipulez les guides-forets avec précaution et gardez les mains
éloignées des guides-forets installés sur une machine. Le jeu minimal nécessaire entre le foret
et le guide-foret utilisé pour améliorer la qualité du trou présente un bord tranchant pouvant
constituer un risque de lacération.
