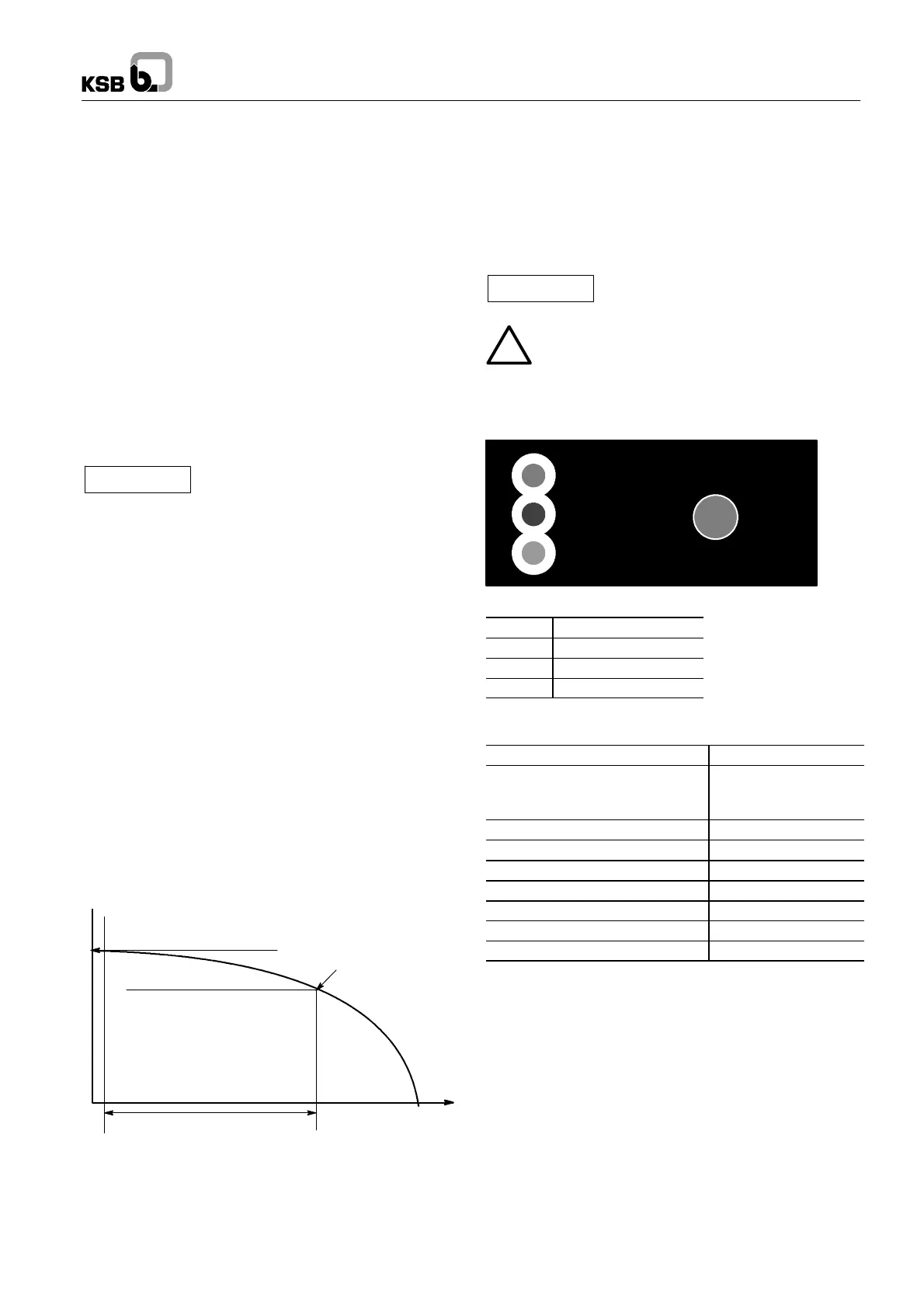

Controlmatic E.2
5
2.6 Modifications de l’appareil de production avec des
pièces de rechange non approuvées par le fabri -
cant
Toutes les modifications de l’appareil doivent être approu-
vées par le fabricant :
Les pièces de rechange originales et les accessoires admis
par le fabricant sont garants de la sécurité.
L’utilisation d’autres pièces de rechange peut annuler la res-
ponsabilité du fabricant relative aux conséquences.
2.7 Modes de fonctionnement non admis
La sécurité en fonctionnement de l’appareil n’est assurée que
s’il est exploité suivant les instructions au paragraphe 4 de la
présente notice de service. Les valeurs limites indiquées dans
la notice de service ne doivent en aucun cas être dépassées.
3 Transport - stockage t emporaire
3.1 Transport
Ne pas déplacer l’appareil par la câble
d’alimentation. L’appreil ne doit pas subir
de chocs, de chutes lors du transport afin de ne pas être
endommagé.
3.2 Stockage temporaire / Conservation
L’appareil doit être stocké dans un local sec, à l’abri de la
lumière, du soleil et du gel.
4 Description du produit
et des accessoires
4.1 Description générale
Contromatic E.2 commande la mise en marche et l’arrêt auto-
matique d’une pompe.
A l’ouverture du robinet, la pompe est mise en marche suite à
la baisse de la pression dans le système ou à la détection d’un
débit.
Contromatic E.2 enregistre le débit dans la tuyauterie et en
absence de débit, arrête la pompe après 5 secondes environ.
Outre l’automatisme de commande, une membrane intégrée
dans l’appareilassure une réserve d’eaudans le but de réduire
la fréquence de démarrage.
Un clapet anti--retour maintient la pression dans la tuyauterie
de refoulement.
Fermeture du robinet (débit nul)
Zone de fonctionnement de la pompe
Ouvertur du robinet
(pression de mise en service)
Réglé à 1,5 bar en usine
Pp ≥ 2,2 bars (Pr+0,7 bar)
Pp = Pression de la pompe
Pr = Pression de réglage du Controlmatic E2 (1,5 bar)
Remarque :
Controlmatic E.2 n’est pas un amplificateur de pression. La
pression de sortie est donc celle délivrée par la pompe.
Fluides pompés :
D Eau claire, exemptes de substances solides
D Eau de piscine chlorée (0,3% maxi)
D Substances solubles dans l’eau
D Engrais
D Produits des préservationdu bois et produits phytosanitaires
(Prévoir un rinçage après chaque application)
Ne doivent pas être pompés les produits
DCorrosifs
DInflammabes
DExplosifs
4.2 Signalisation et voyants
Reset
Power (Sous tension)
On (Marche)
Failure (Défaut)
Légende
VERT
Power (Sous tension)
ROUGE Failure (Défaut)
JAUNE On (Marche)
RESET Réarmement
4.3 Caractéristiques techniques
Pression de service maxi
10 bars
Intensité maxi
(Vérifier les éléments sur la notice
technique de votre pompe)
10 Ampères
Température du liquide 0à60ºC
Débit maxi 10 m
3
/h
Débit mini 0,09 m
3
/h
Tension / Fréquence 220--240 V ; 50/60 Hz
Classe de protection IP 65
Câble d’alimentation 1,5 m
Pression de mise en marche mini 1,5 bar
4.4 Designation
Type : Contromatic E.2
Identification : 39 300 031
4.5 Construction
Controlmatic E.2 se compose exclusivement de matériaux
polymères de qualité supérieure avec :
D câble d’alimentation et prise mâle normalisée,
D prise femelle normalisée,
D clapet anti-retour intégré.
4.6 Accessoires
D Votre appareil est prêt à l’emploi.
Toutefois des accessoires sont disponibles auprès de vôtre
revendeur.
