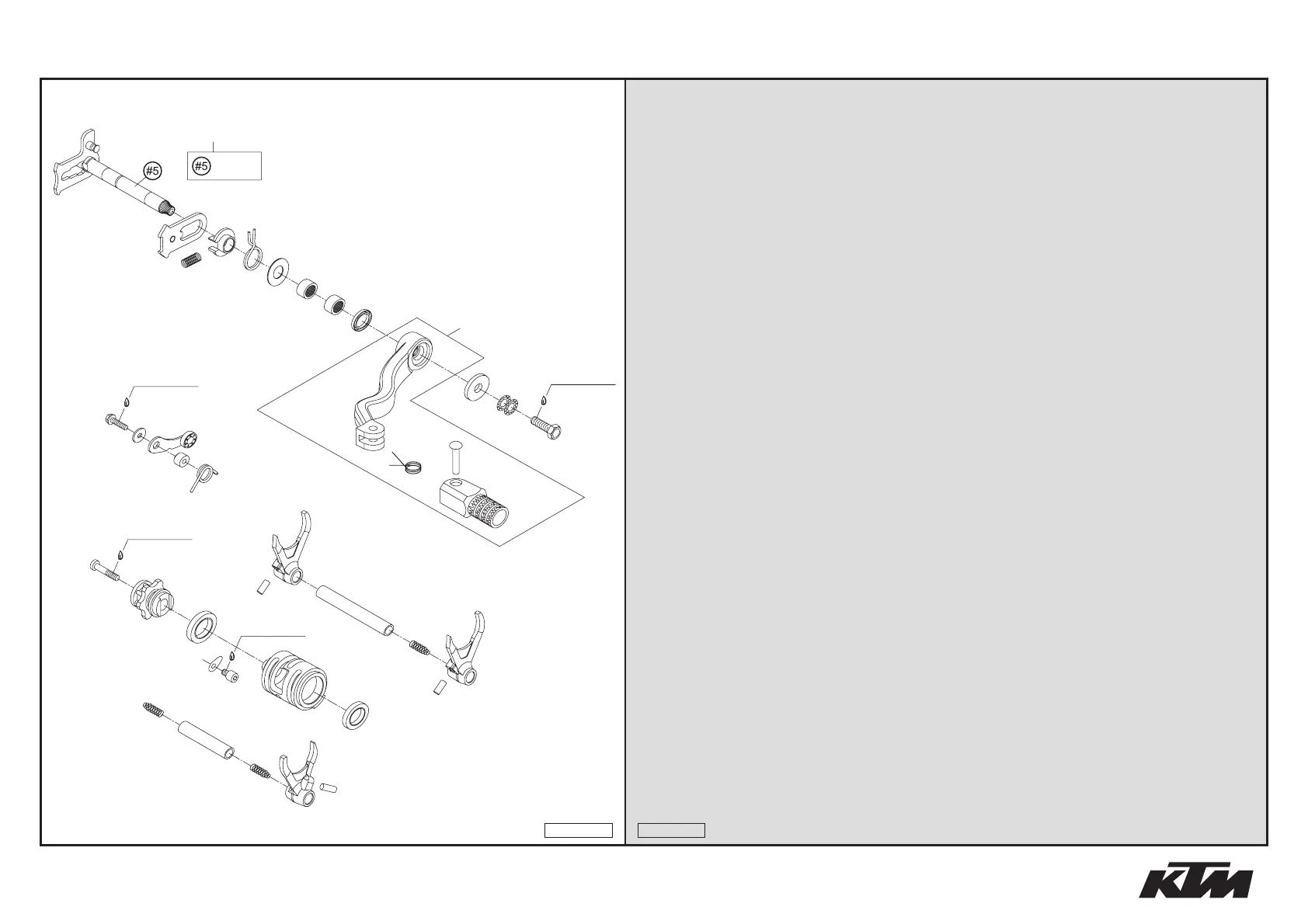

SCHALTUNG » SHIFTING MECHANISM

250-300 / 2005

* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED

FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY

1 548.34.001.000 SCHALTGABEL 4./5. GANG 03 SHIFTING FORK 4TH/5TH GEAR 03 1

2 548.34.002.000 SCHALTGABEL 2. GANG 03 SHIFTING FORK 2ND GEAR 03 1

3 548.34.003.000 SCHALTGABEL 1./3. GANG 03 SHIFTING FORK 1ST/3RD GEAR 03 1

4 0402 061480 NADELROLLE DIN5402 NRB 6X14,8 NEEDLE ROLLER DIN5402 6X14,8 3

5 548.34.005.044 SCHALTWELLE KPL. 03 SHIFTING SHAFT CPL. 03 1

7 580.38.023.200 DRUCKFEDER 0,9MM PRESSURE SPRING 0,9MM 3

8 546.34.008.044 GLEITBLECH KPL. SLIDING PLATE CPL. 1

9 565.34.013.100 SPANNFEDER 0,8MM TENSIONING SPRING 0,8MM 1

10 546.34.020.000 FEDERFÜHRUNG SPRING GUIDE 1

11 0625 069034 RILLENKUGELLAGER 6903 C4 BALL BEARING 6903 C4 1

12 548.34.012.000 SCHALTWALZE 03 SHIFT ROLLER 03 1

13 0625 068050 RILL.KUGELL. 6805 C4 NTN JAPAN BALL BEARING 6805 C4 NTN JAPAN 1

14 548.34.014.000 RÜCKHOLFEDER 03 RETURN SPRING 03 1

15 548.34.015.000 SCHALTARRETIERUNG 2003 SHIFT LOCATING DRUM 2003 1

16 0984 060302 ISK.SCHRAUBE DIN6912 M 6X30 AH SCREW DIN6912 M 6X30 1

17 0912 060083 ISK.SCHRAUBE DIN 912 M6X8 AH SCREW DIN0912-M 6X 8 1

18 546.34.049.000 HALTEBLECH RETAINING PLATE 1

19 548.34.019.000 SCHALTSCHIENE ANTR. 250/300 SHIFT. RAIL MAIN SHAFT 250/300 1

20 548.34.020.000 SCHALTSCHIENE ABTR. 250/300 SHIFT. RAIL C. SHAFT 250/300 1

23 548.34.023.000 ARRETIERHEBELFEDER 03 LOCKING LEVER SPRING 03 1

24 503.34.024.044 ARRETIERHEBEL KPL. 125/200 98 LOCATING LEVER CPL. 125/200'98 1

25 546.34.052.300 HÜLSE FÜR ARRETIERHEBEL SLEEVE FOR LOCKING LEVER 1

26 0349 000050 SCHEIBE DIN7349-5X15X2 WASHER DIN7349-5X15X2 1

27 0015 050203 SK.BUNDSCHRAUBE M 5X20 SW=8 HH COLLAR SCREW M 5X20 WS=8 1

31* 548.34.031.000 SCHALTHEBEL KPL. 250/300 05 SHIFT LEVER CPL. 250/300 05 1

32 546.34.131.000 AUFTRITT FÜR SCHALTHEBEL 250 STEP PLATE FOR SHIFT LEVER 250 1

33 546.34.031.050 BOLZEN 6X25 FÜR SCHALTHEBEL BOLT 6X25 FOR SHIFT LEVER 1

34 546.34.032.100 SCHALTHEBELFEDER 250 SHIFTING LEVER SPRING 250 1

35 546.34.050.000 ANLAUFSCHEIBE 14X30X1 STOP DISK 14X30X1 1

36 546.32.095.000 NADELHÜLSE HK 1412 14,6X20X12 NEEDLE BEAR.HK 1412 14,6X20X12 2

37 0760 142460 WELLENDICHTRING 14X24X6 B SHAFT SEAL RING 14X24X6 B 1

38 502.32.050.001 STAHLSCHEIBE 6,4X17X3 STEEL WASHER 6,4X17X3 1

39 502.33.041.000 NORDLOCKSCHEIBEN M6 (PAAR) DAC PAIR OF WASHERS M 6 NORDLOCK 1

40 0933 060165 SK.SCHRAUBE DIN 933 M6X16 10.9 HH SCREW DIN0933-M 6X16 10.9 1

05-548.34.0

20
