108
Instruções de montagem
P
Ligação eléctrica
• A ligação eléctrica só pode ser efectuada por um técnico
autorizado!
• As normas legais e as condições de ligação da empresa local
de abastecimento de energia eléctrica têm que ser
completamente respeitadas.
• Na ligação do aparelho deve ser instalado um dispositivo que
possibilite separar o aparelho da rede eléctrica em todos os
pólos com uma distância de abertura de contacto de no
mínimo 3 mm. Como dispositivos apropriados de separação
são válidos interruptores automáticos, fusíveis e contactores.
• Na ligação e reparação do aparelho, desligar o aparelho da
rede eléctrica por intermédio de um destes dispositivos.
• O condutor de protecção precisa de ser tão longo que, em
caso de falha da redução de estiragem, seja submetido a uma
estiragem apenas após os fios condutores de corrente.
• Todos os cabos supérfluos devem ser removidos da área de
instalação em baixo do aparelho.
• Tenha atenção para que a tensão de rede existente esteja de
acordo com a indicada na placa de características do
aparelho.
• Para se efectuar a ligação, é necessário soltar a tampa do
compartimento de distribuição, no lado de baixo do aparelho,
para se ter acesso ao terminal de ligação. Depois de
efectuada a ligação, deve-se fixar novamente a tampa e travar
o cabo de ligação com a braçadeira de segurança para evitar
a tracção sobre o cabo.
• O cabo de ligação tem de corresponder no mínimo ao tipo
H05 RR-F.
• Se o cabo de ligação deste aparelho se danificar, este tem de
ser substituído pelo fabricante, pela Assistência Técnica ou
por outra pessoa com uma qualificação semelhante, de forma
a evitar situações de perigo.
• A montagem deve ser efectuada de forma a garantir uma
protecção total contra contactos acidentais.
• Atenção! A ligação incorrecta leva à destruição total da
electrónica de potência.
Cargas conectadas
Tensão de rede: 400-415V 2N~, 50-60 Hz
Tensão nominal dos componentes: 230 - 240V

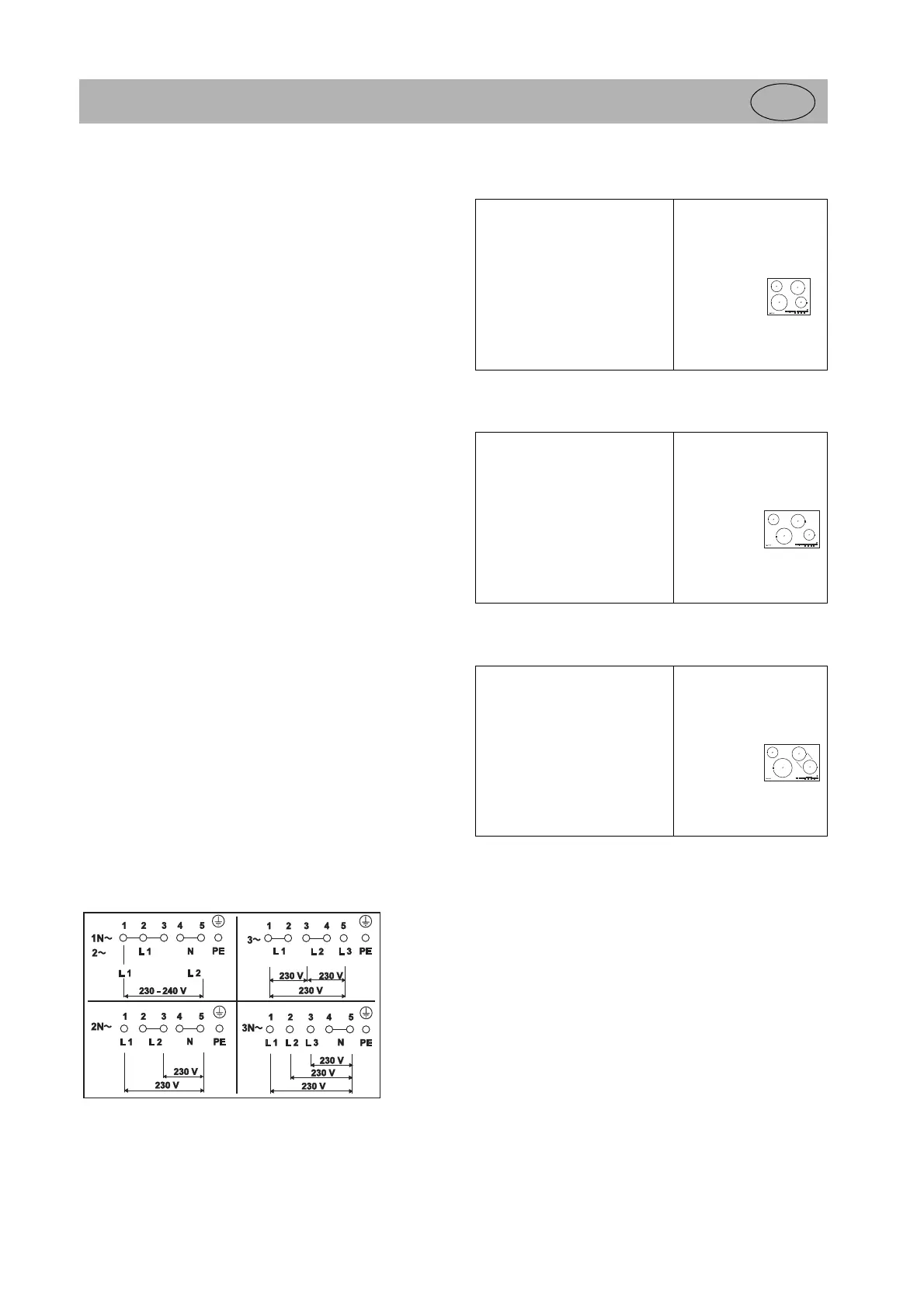

Possibilidades de ligação
Características técnicas
EKI 607
* Potência com o nível Power activado
EKI 807
* Potência com o nível Power activado
EKI 848
* Potência com o nível Power activado
Colocação em funcionamento
Após a montagem da placa e depois de aplicar a tensão de
alimentação (ligação à rede) é primeiro efectuado um teste
automático do comando e é indicada uma informação de serviço
para a Assistência Técnica.
Limpar brevemente com uma esponja e água com sabão a
superfície da placa de cozinhar e, a seguir, secar bem.
Medidas
Placa de cozinhar altura/ largura/
profundidade mm
45 x 589 x 519
Zona de cozinhar
à frente à esquerda Ø cm / kW
atrás à esquerda Ø cm / kW
atrás à direita Ø cm / kW
à frente à direita Ø cm / kW
21/ 2,3 (3,2)*
14,5/ 1,4 (1,8)*
18/ 1,85 (2,5)*
14,5/ 1,4 (1,8)*
Placa de cozinhar, total kW 7,4
Medidas
Placa de cozinhar altura/ largura/
profundidade mm 45 x 779 x 519
Zona de cozinhar
à frente à esquerda Ø cm / kW
atrás à esquerda Ø cm / kW
atrás à direita Ø cm / kW
à frente à direita Ø cm / kW
26/ 2,4 (3,2)*
14,5/ 1,4 (1,8)*
18/ 1,85 (2,5)*
18/ 1,85 (2,5)*
Placa de cozinhar, total kW 7,4
Medidas
Placa de cozinhar altura/ largura/
profundidade mm 45 x 779 x 519
Zona de cozinhar
à frente à esquerda Ø cm / kW
atrás à esquerda Ø cm / kW
atrás à direita Ø cm / kW
à frente à direita Ø cm / kW
26/ 2,4 (3,2)*
14,5/ 1,4 (1,8)*
18/ 1,85 (2,5)*
18/ 1,85 (2,5)*
Placa de cozinhar, total kW 7,4
