Elektrischer Anschluss
• Der elektrische Anschluss darf nur von einem autorisier-
ten Fachmann vorgenommen werden!
• Die gesetzlichen Vorschriften und Anschlussbedingungen des
örtlichen Elektroversorgungsunternehmens müssen vollstän-
dig eingehalten werden.
• Bei Anschluss des Gerätes ist eine Einrichtung vorzusehen,
die es ermöglicht, das Gerät mit einer Kontakt-Öffnungsweite
von mindestens 3 mm allpolig vom Netz zu trennen. Als geeig-
nete Trennvorrichtung gelten LS-Schalter, Sicherungen und
Schütze.
• Bei Anschluss und Reparatur Gerät mit einer dieser Einrich-
tungen stromlos machen.
• Der Schutzleiter muss so lang bemessen sein, dass er bei
Versagen der Zugentlastung erst nach den stromführenden
Adern des Anschlusskabels auf Zug beansprucht wird.
• Die überschüssige Kabellänge muss aus dem Einbaubereich
unterhalb des Gerätes herausgezogen werden.
• Bitte beachten Sie, dass die vorhandene Netzspannung mit
der auf dem Typenschild übereinstimmt.
• Zum Anschluss muss der Schalterteildeckel auf der Geräteun-
terseite gelöst werden, um an die Anschlussklemme zu gelan-
gen. Nach dem Anschluss muss der Deckel wieder befestigt
und die Anschlussleitung mit der Zugentlastungsschelle gesi-
chert werden.
• Die Anschlussleitung muss mindestens dem Typ H05 RR-F
entsprechen.
• Wenn die Anschlussleitung dieses Gerätes beschädigt wird,
muss sie durch den Hersteller oder seinen Kundendienst oder
eine ähnlich qualifizierte Person ersetzt werden, um Gefähr-
dungen zu vermeiden.
• Der vollständige Berührungsschutz muss durch den Einbau
sichergestellt sein.
• Achtung: Falschanschluss kann zur Zerstörung der Leistungs-
elektronik führen.
Anschlusswerte
Netzspannung: 400-415V 2N~, 50-60 Hz
Komponentennennspannung: 230 - 240V

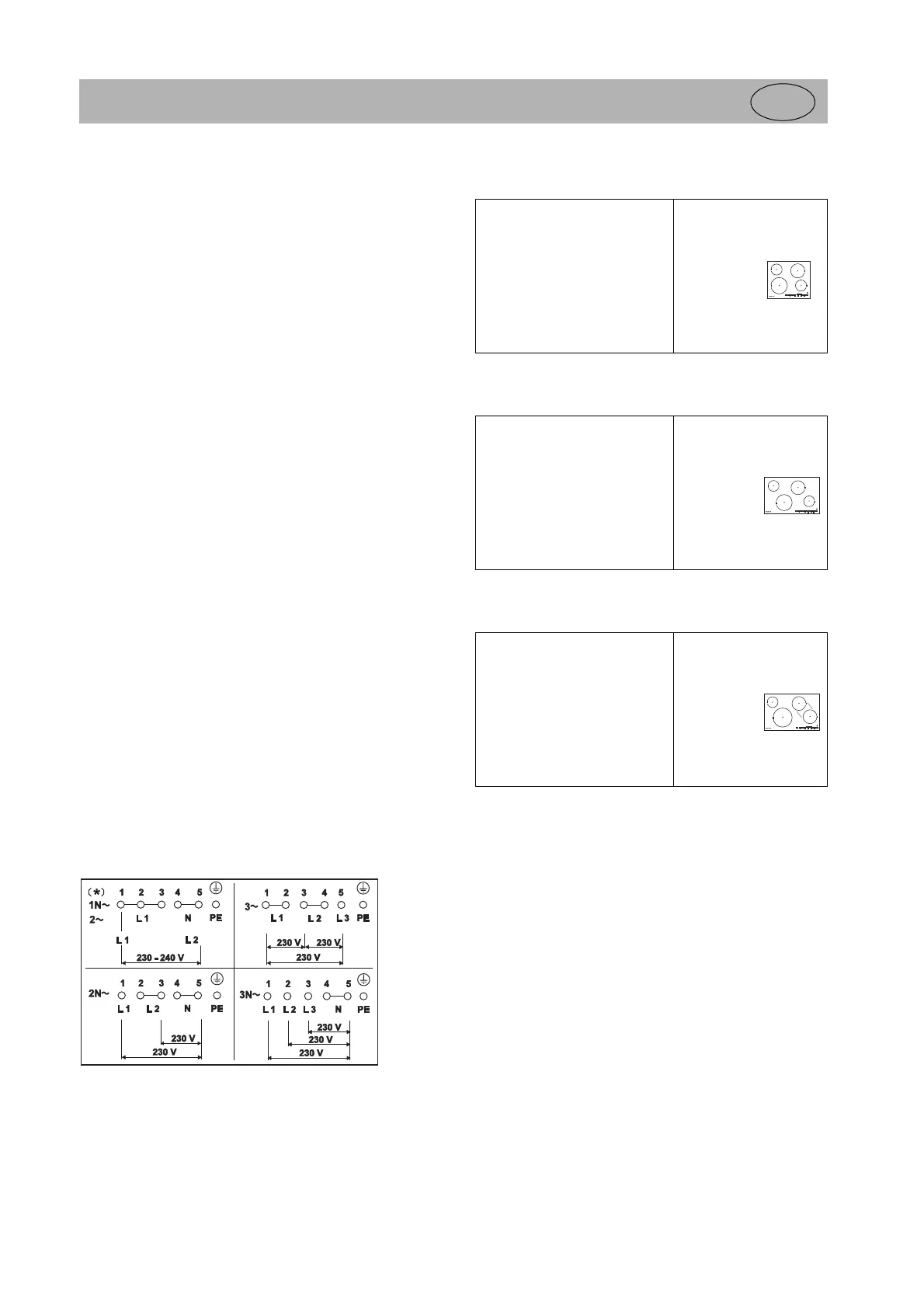

Anschlussmöglichkeiten
* Diese Anschlussvariante ist in der Schweiz durch
den SEV nicht zugelassen
Technische Daten
EKI 607
* Leistung bei eingeschalteter Powerstufe
EKI 807
* Leistung bei eingeschalteter Powerstufe
EKI 848
* Leistung bei eingeschalteter Powerstufe
Inbetriebnahme
Nach dem Einbau des Feldes und nach dem Anlegen der Versor-
gungsspannung (Netzanschluss) erfolgt zuerst ein Selbst-Test
der Steuerung und es wird eine Serviceinformation für den Kun-
dendienst angezeigt.
Mit einem Schwamm und Spülwasser kurz über die Oberfläche
des Kochfeldes wischen und anschließend trockenreiben.
Abmessungen
Kochfeld Höhe/ Breite/ Tiefe mm 45 x 589 x 519
Kochzone
vorne links Ø cm / kW
hinten links Ø cm / kW
hinten rechts Ø cm / kW
vorne rechts Ø cm / kW
21/ 2,3 (3,2)*
14,5/ 1,4 (1,8)*
18/ 1,85 (2,5)*
14,5/ 1,4 (1,8)*
Kochfeld, gesamt kW 7,4
Abmessungen
Kochfeld Höhe/ Breite/ Tiefe mm 45 x 779 x 519
Kochzone
vorne links Ø cm / kW
hinten links Ø cm / kW
hinten rechts Ø cm / kW
vorne rechts Ø cm / kW
26/ 2,4 (3,2)*
14,5/ 1,4 (1,8)*
18/ 1,85 (2,5)*
18/ 1,85 (2,5)*
Kochfeld, gesamt kW 7,4
Abmessungen
Kochfeld Höhe/ Breite/ Tiefe mm 45 x 779 x 519
Kochzone
vorne links Ø cm / kW
hinten links Ø cm / kW
hinten rechts Ø cm / kW
vorne rechts Ø cm / kW
26/ 2,4 (3,2)*
14,5/ 1,4 (1,8)*
18/ 1,85 (2,5)*
18/ 1,85 (2,5)*
Kochfeld, gesamt kW 7,4
