Istruzioni di montaggio
I
77

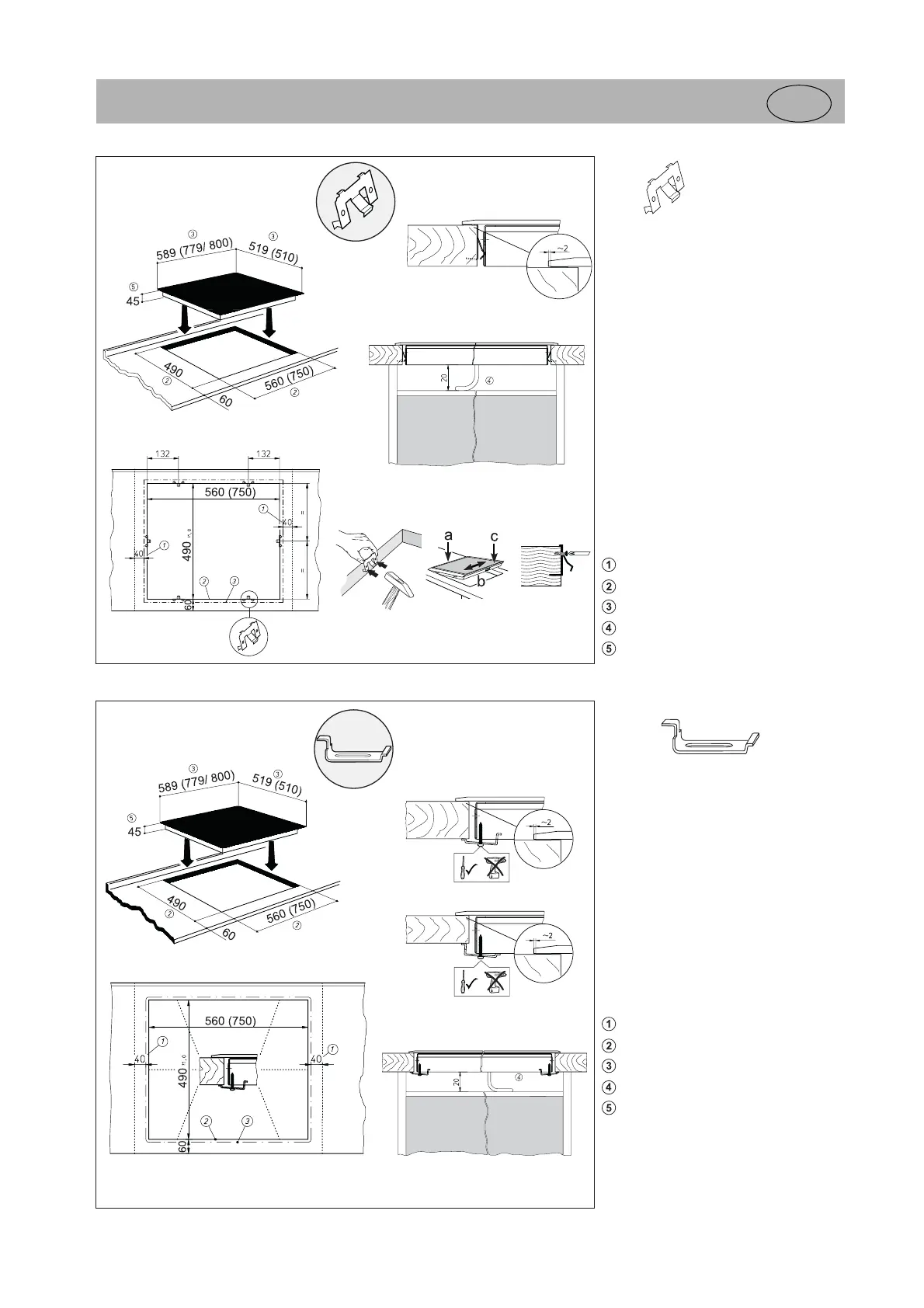

Le clip
• Inserite le clip nell'intaglio del piano di
lavoro alle distanze indicate. L'inserimento
orizzontale non necessita di un'ulteriore
regolazione in altezza.
• Importante: l'inserimento orizzontale delle
clip deve combaciare con lo stesso livello
del piano di lavoro (evitate il rischio di
rotture).
• Posizionate a sinistra (a), centrate (b) e
fermate con le clip (c) il piano di cottura
come da disegno.
• Per fissare le clip si possono utilizzare
delle viti.
Importante:
se il supporto dovesse essere inclinato o
fissato eccessivamente, il piano di
cottura in vetroceramica si potrebbe
rompere durante il montaggio.
Distanza minima dalle pareti adiacenti
Misure d’incasso
Misure esterne del piano di cottura
Passaggio del cavo nella parete posteriore
Altezza d’incasso
Linguetta
• Inserite ed allineate il piano di cottura.
• Fissate ed allineate le linguette con le viti
nei fori previsti passando dal lato inferiore.
• Avvitate le viti solo con un cacciavite a
mano; non usate mai utensili automatici.
• Fate attenzione al corretto posiziona-
mento delle linguette in piani di lavoro sot-
tili.
Importante:
se il supporto dovesse essere inclinato o
fissato eccessivamente, il piano di
cottura in vetroceramica si potrebbe
rompere durante il montaggio.
Distanza minima dalle pareti adiacenti
Misure d’incasso
Misure esterne del piano di cottura
Passaggio del cavo nella parete posteriore
Altezza d’incasso
