Montageanleitung
22
D
Mindestabstand zu benachbarten Wänden
Ausschnittmaß
Ausfräßmaß
Kochfeldaussenmaß
Wichtig:
Durch schiefe Aufl age oder Verspannen besteht beim
Einbau des Glaskeramik-Kochfeldes Bruchgefahr!
Dichtband in die Ecke der Aufl agekante der Arbeitsplatte
aufkleben, so dass sich kein Silikonkleber unter das Koch-
feld durchdrücken kann.
Das Kochfeld ohne Kleber in den Arbeitsplattenausschnitt
einlegen und ausrichten. Gegebenenfalls Höhenausgleich-
splatten unterlegen.
Den Spalt zwischen Kochfeld und Arbeitsplatte mit einem
hitzebeständigen Silikonkleber ausfugen.
Wichtig
Silikonkleber darf sich an keiner Stelle unter die Aufl agefl ä-
che des Kochfeldes drücken. Ein späteres Herausnehmen
des Kochfeldes ist sonst nicht mehr möglich. Bei Nichtbe-
achtung keine Gewährleistung!
860+1
min.50
500+1
518
898
1
1
2
2 4
4
4
R5
min.50
860+1
min.50
500+1
522+1
902+1
1
2
2
3
3
3
R7
min.50
1
4
46
166
120
84 x 455
4,5 -0,5
50
120
170
3
84 x 455

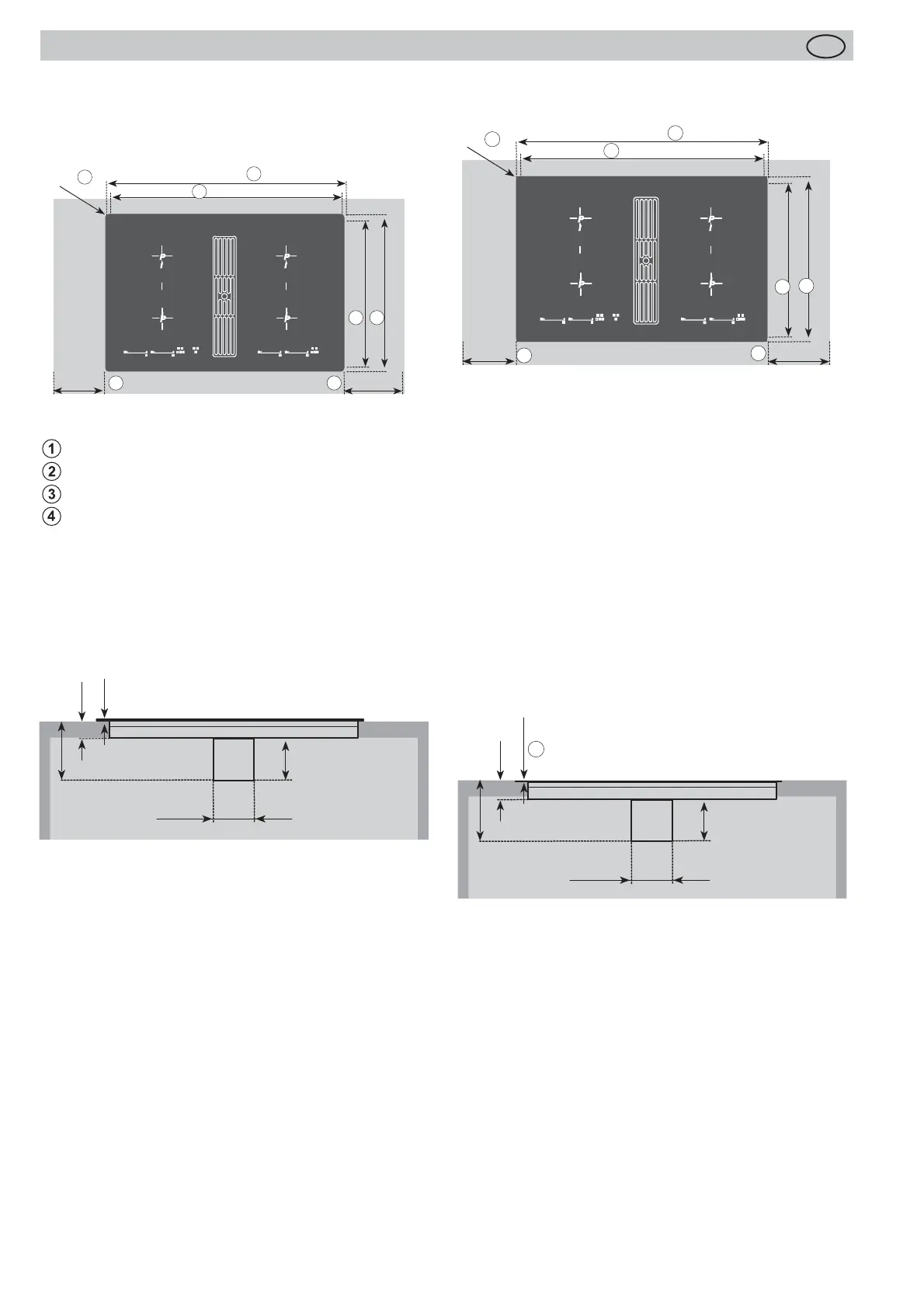

7.4 Variable Einbaumöglichkeit: aufl iegender
Einbau
Maße in mm
7.5 Variable Einbaumöglichkeit: fl ächenbündiger
Einbau
