Variante gai-
ne fl exible
Variante
canal plat
Au sujet du point c
Le raccord fl exible sera utilisé pour une profondeur de
plan de travail de 600 mm. Lors de la pose, veiller à une
installation si possible tendue et sans plis. Raccourcir ici le
matériau en surplus.
Au sujet du point f
Avant d'enfi cher la pièce intermédiaire (d) sur le ventilateur
de socle (e), placer du ruban d'étanchéité sur la tubulure
de raccordement du ventilateur de socle (f).
Important :
après l'assemblage, tous les composants doivent être
collés de manière étanche avec le ruban adhésif joint,
conformément à l'illustration.
Ventilateur
Ruban
d'étanchéité
Filtre à charbon actif
Composants du canal d'évacuation :
Filtre de socle (option) :

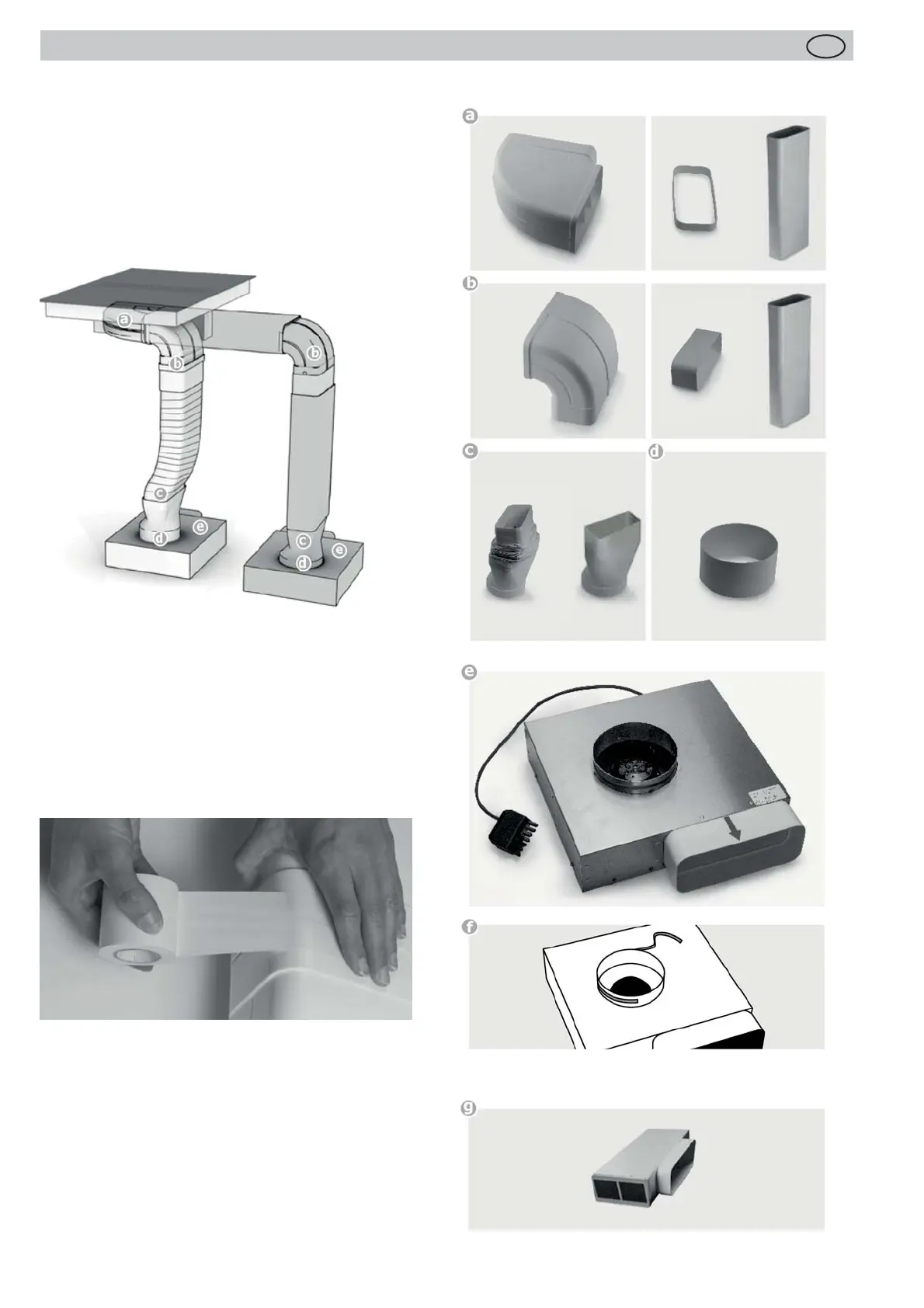

7.7 Assemblage du système d'évacuation d'air
Le raccordement de la table de cuisson au ventilateur peut
se faire avec une gaine fl exible ou un canal plat.
Les composants d‘évacuation d‘air de l‘une de ces deux
variantes sont fournies avec la table de cuisson et seront
enfi chées les uns dans les autres conformément à l‘illus-
tration. Raccourcir le cas échéant avec une scie fi ne la
longueur du canal plat.
ou
ou
ou
