7.7 Montage afzuigsysteem
De verbinding tussen kookplaat en ventilator kan met een
fl exibele slang of een plat kanaal tot stand worden ge-
bracht.

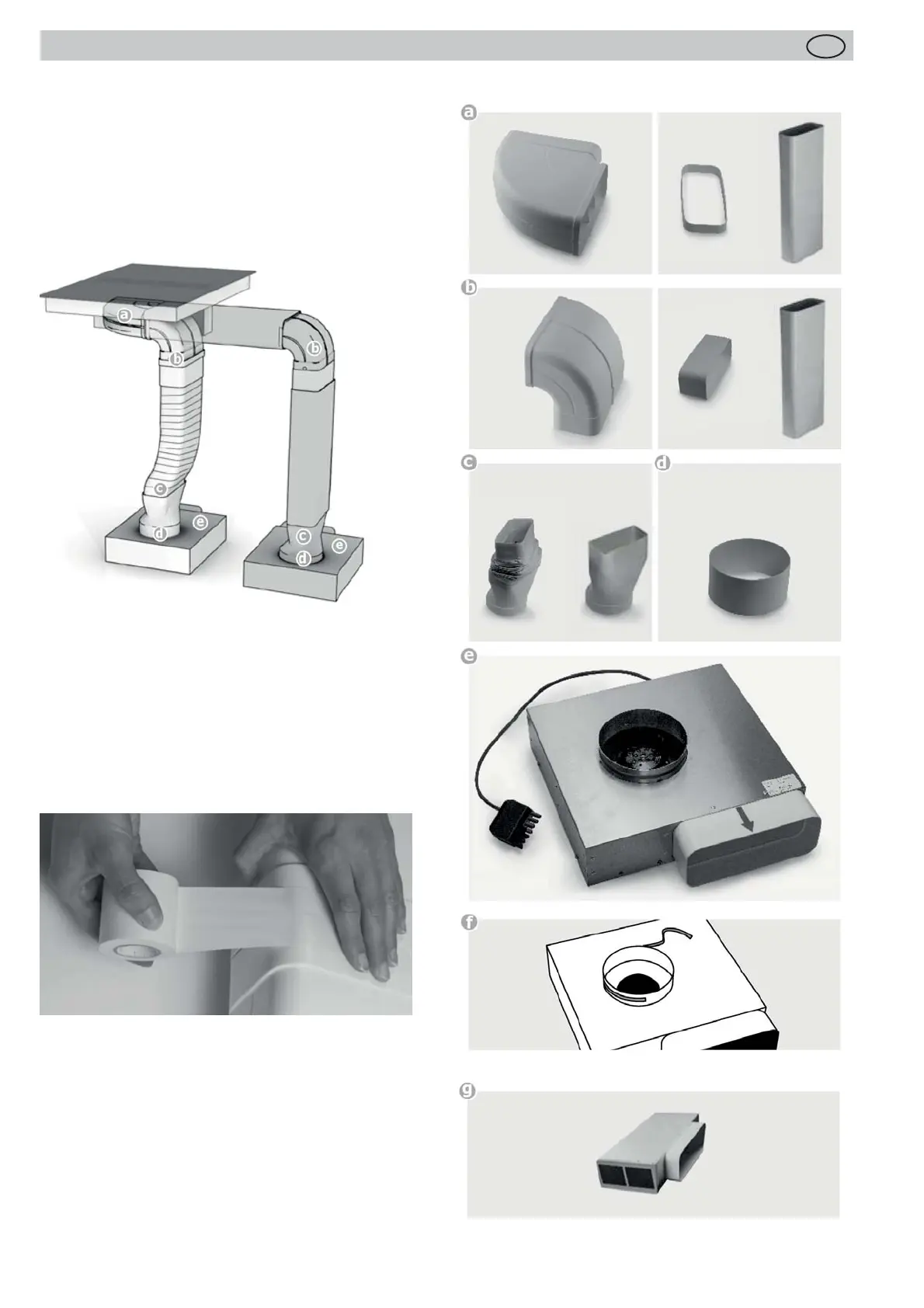

De afzuigcomponenten van een van deze twee varianten
is bij de kookplaat bijgevoegd en deze worden overeen-
komstig de afbeelding in elkaar gestoken Het platte kanaal
indien nodig met een fi jne zaag inkorten.
Variant fl exi-
bele slang
Variant plat
kanaal
Betreff ende punt c
Het fl exibele verbindingselement wordt bij een werkblad-
diepte van 600 mm gebruikt. Zorg bij het aanleggen op
een liefst strakke en vouwvrije installatie. Kort overtollig
materiaal in.
Betreff ende punt f
Voor het opsteken van het overgangselement (d) op de
plintventilator (e) afdichtingstape rond de aansluitmof (f)
aanbrengen.
Belangrijk:
Alle componenten moeten na het in elkaar steken met
het bijgevoegde plakband zoals afgebeeld worden
afgeplakt.
Afzuigluchtkanaal-componenten
Ventilator
Afdich-
tingstape
Actieve koolfi lter
Plintfi lter (optioneel):
of
of
of
