TracVision M5/M7 User’s Guide
97
Appendix E - TracVision M7 Wiring Diagrams

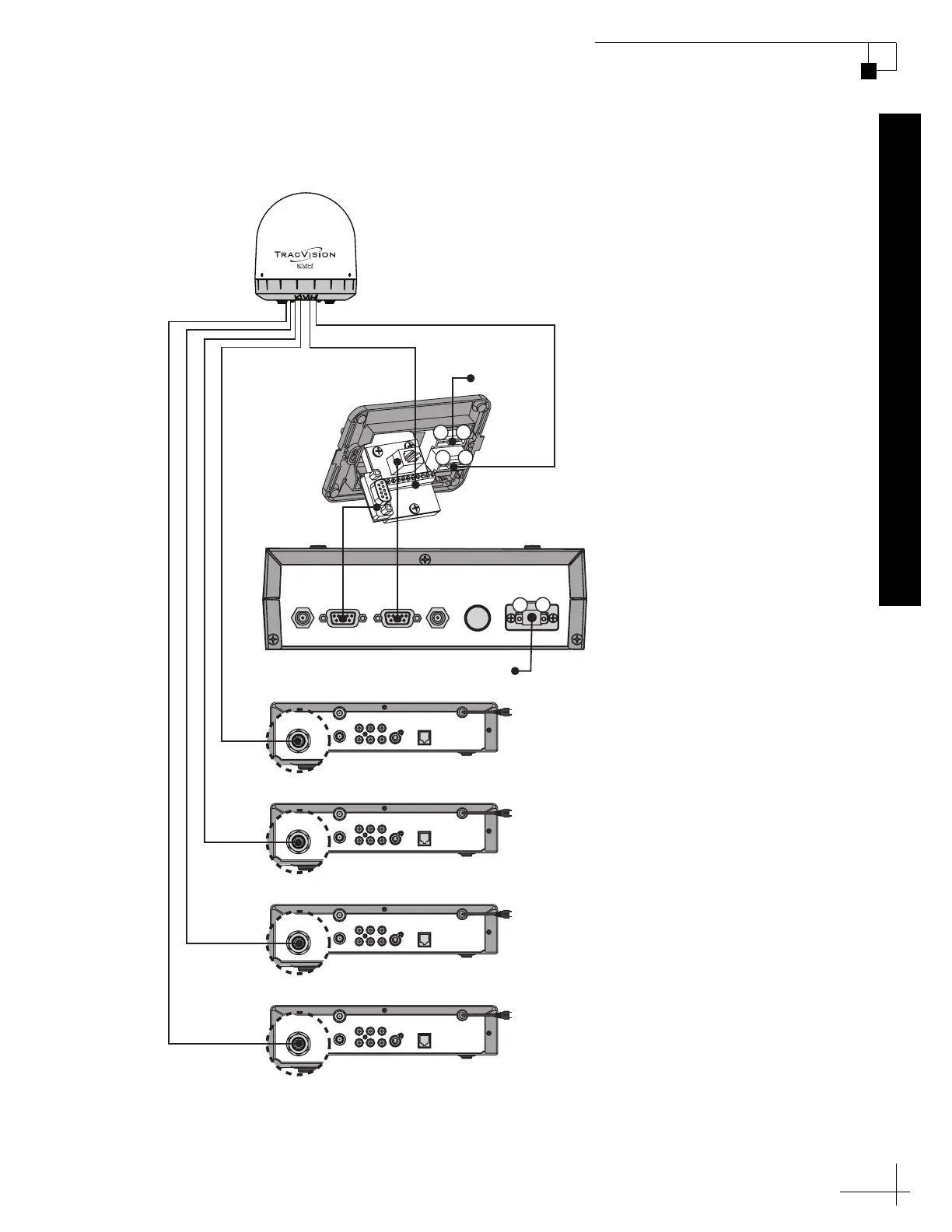

TracVision M7 Wiring Diagram for Three or Four
Receivers* (Linear Quad-output Version Only)
NOTE: If you wish to connect more than four receivers, you will need to install an active
(powered) multiswitch, such as Spaun model 5602NF. You can purchase this multiswitch
from KVH (KVH P/N 19-0413). Be sure to terminate all unused output connectors with 75
ohm DC blocks (Channel Master model #7184 or equivalent).
Switchplate
+12 VDC
+
–
+
–
Antenna
Receiver #2
SATELLITE IN
OUT TO TV
TV ANT/CABLE IN
AUDIO VIDEO S-VIDEO PHONE JACK
RL
Receiver #1 (Primary)
SATELLITE IN
OUT TO TV
TV ANT/CABLE IN
AUDIO VIDEO S-VIDEO PHONE JACK
RL
Receiver #3
SATELLITE IN
OUT TO TV
TV ANT/CABLE IN
AUDIO VIDEO S-VIDEO PHONE JACK
RL
Receiver #4
SATELLITE IN
OUT TO TV
TV ANT/CABLE IN
AUDIO VIDEO S-VIDEO PHONE JACK
RL
Data
Power
HDTV
CONTROL
ANTENNA UNIT RF PORT TONE
DETECT
FUSE POWER IN
+ / –
MCP
+12 VDC
+
–
RF2
RF1
RF3
RF4
Linear Quad-output Version Only
