Kyosho EP concept - Rotor Head Details; Hiller Control Rod Adjustment

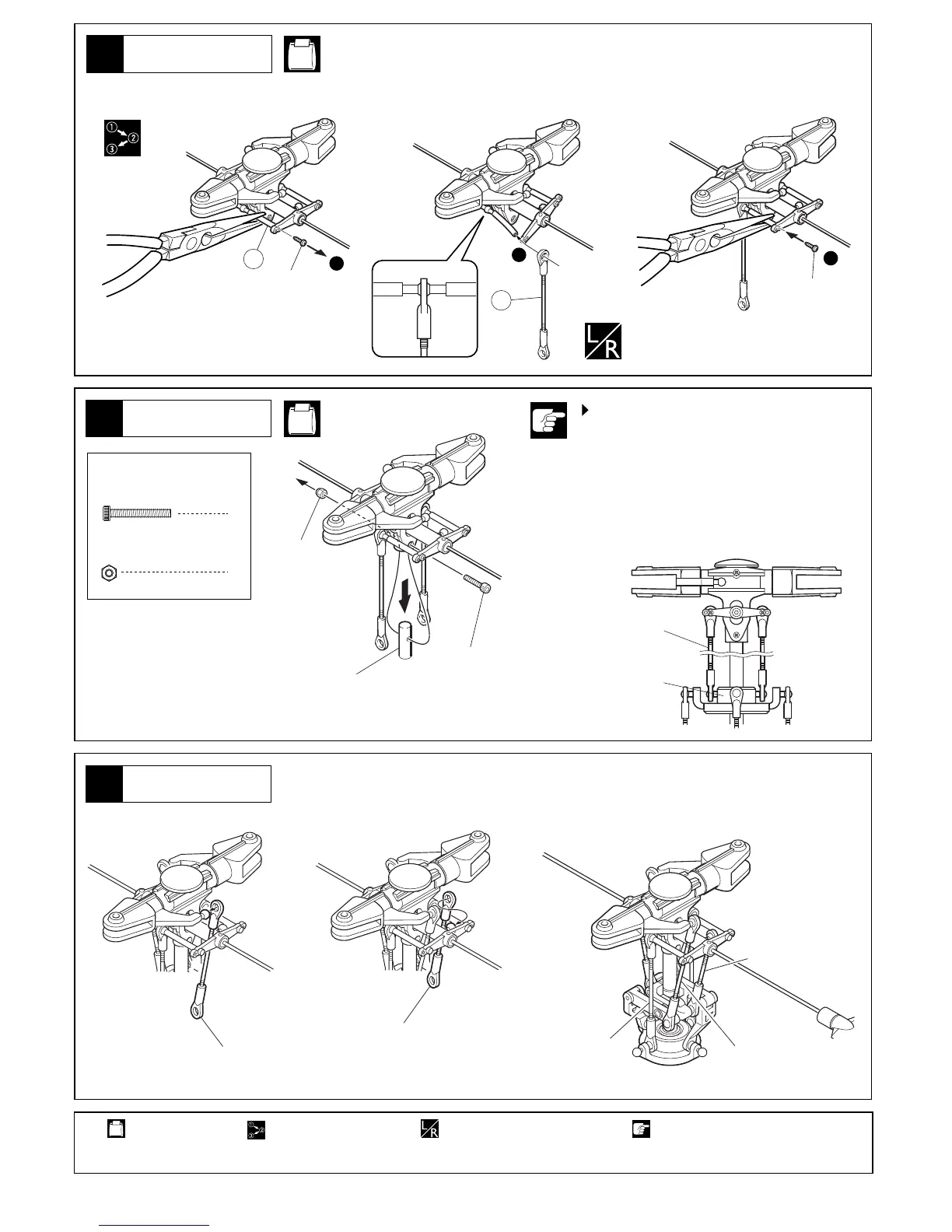

ローターヘッド
Rotor Head
19
12
HH-3
HH-1
ローターヘッド
Rotor Head
20
ローターヘッド
Rotor Head
21
使用する袋詰。
Part bags used.
左右同じように組立てる。
Assemble left and right sides the same way.
番号の順に組立てる。
Assemble in the specified order.
注意して組立てる所。
Pay close attention here!
2×15mm キャップビス
Cap Screw
2mmナット
Nut
1
1
2
1
3
2×8mm
マスト
Mast
2mm
2×15mm
2×8mm
ヒラ−コントロールロッドは無理な力が加
わらない長さまた２本とも同じ長さにする。
無理な力が加わるとスワッシュプレートが
破損する原因となる。
It is important that the Hillerr
Control Rods are correctly adjusted to
fityourmachine.
Ensure that both rods are of equal
length.
Incorrectadjustmentcancausedamage
ヒラ−コントロールロッド
HillerControlRod
スワッシュプレート
SwashPlate
ヒラ−コントロールロッド
HillerControlRod
241
27
ピッチロッド
Pitch Rod
ピッチロッド
Pitch Rod
スタビライザーロッド
Stabilizer Rod
スタビライザーロッド
Stabilizer Rod
