92643
R-Pin4mm

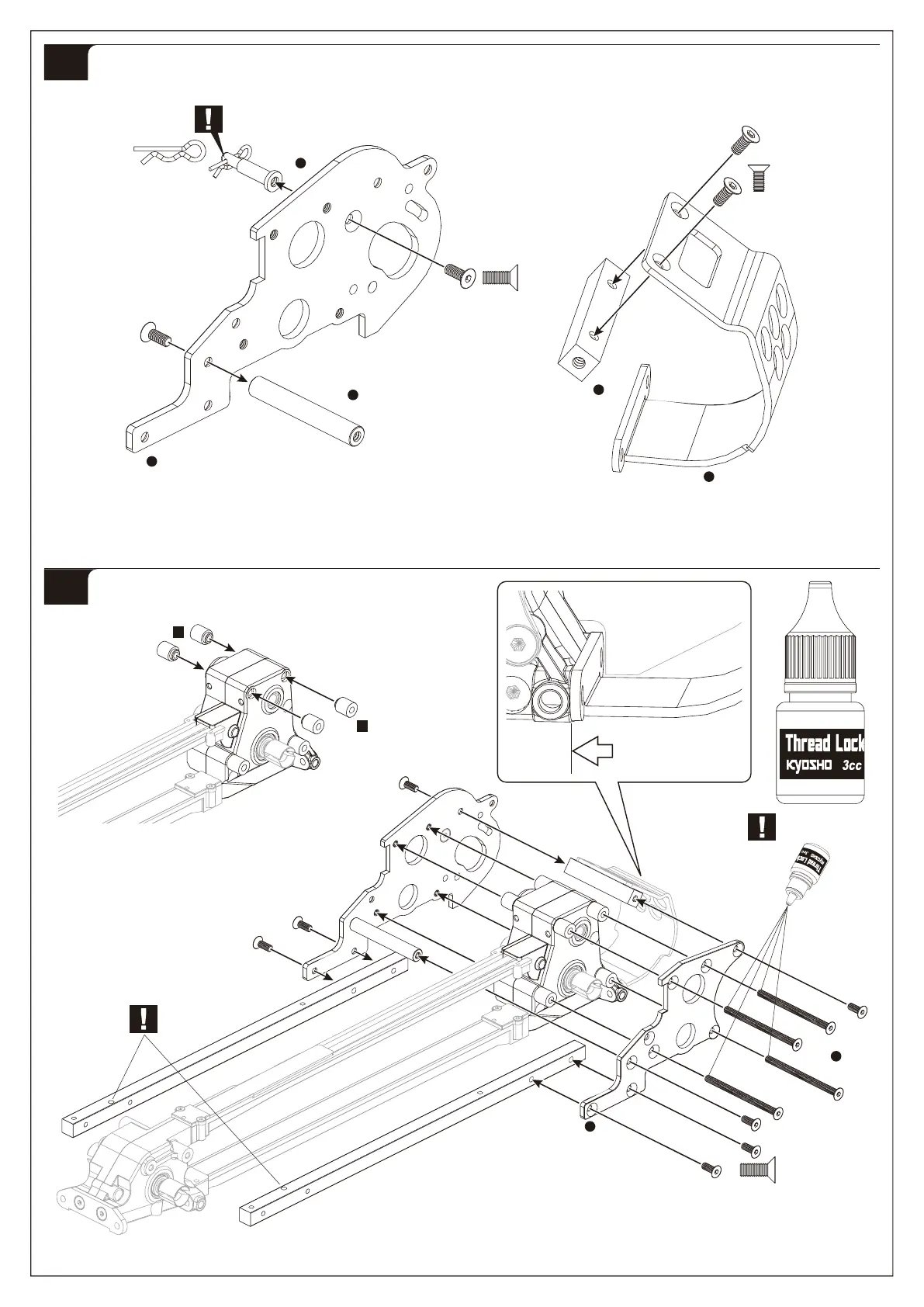

リアプレ ート、モーターガード
RearPlateMotorGuard
メインシャーシ
MainChassis
図の位置に合わせます。
Lineupasshowninthefigure
OT219S
1-S33008H
FH M3x8mm
1-S33008H
FH M3x8mm
OT242
aa
OT215S
aa
1-S33008H
FH M3x8mm
1-S33008H
FH M3x8mm
OT202
11
OT202
11
1-S33008H
FH M3x8mm
OT216S
aa
OT216S
bb
OT215S
cc
OT215S
bb
OT225
cc
1-S33008H
FH M3x8mm
1-S32606H
FH M2.6x6mm
ピン穴が水平になるようにセットします。
Seeholedirection
穴が内側になるようセットします。
Seeholedirection
締めすぎ注意!
Donotovertighten!
8
7
