37
ATTENTION ! Le câble d’alimentation fourni en dotation est raccordé à l’appareil à travers un branchement de type X
(conformément aux normes EN 60335-1,EN 60335-2-6 et successives modifications), par conséquent il peut être changé
sans avoir besoin d’utiliser des outils spéciaux et ramplacer par un câble du même type que celui installé.
Si le câble d’alimentation est usé, le changer sur la base des indications reportées dans le tableau N° 3.
Pour le changement du câble d'alimentation, soulever le couvercle de protection du bornier puis changer le câble.
Pour accéder au bornier des cuisinières à câble de 3x2,5 mm² de section, il est nécessaire de démonter la paroi
postérieure de l'appareil.
ATTENTION ! Lors du changement du câble d’alimentation, l’installateur devra monter un conducteur de terre
plus long que les conducteurs de phase et il devra aussi respecter les instructions concernant le
branchement électrique.
NOTICE DE MODE D’EMPLOI ET D’ENTRETIEN MODE D’EMPLOI ET D'ENTRETIEN
Dimension brûleur gaz
BRULEUR DIMENSION (mm)
Auxiliaire Ø 50
Semi-rapide Ø 70
Rapide Ø 95
Poisson 55X230
Doble Couronne Ø 130
DIMENSION PLAQUE ÉLECTRIQUE ET EN VITROCÉRAMIQUE
TYPE PLACA DIMENSION (mm)
Placa électrique normale Ø 110 700W
Placa électrique normale
Ø
180 1500W

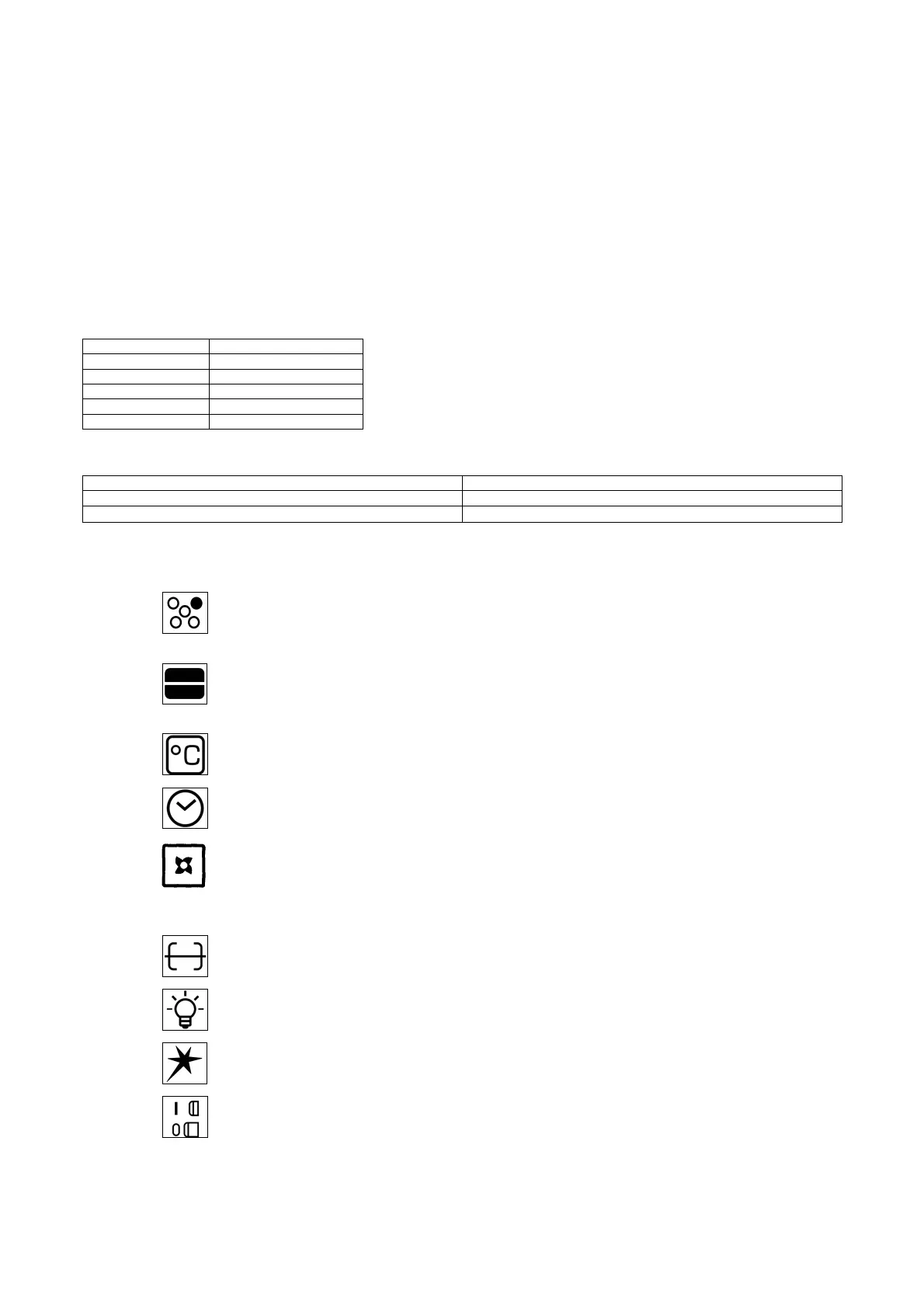

DESCRIPTION PANNEAU DE CONTROLE
Sur le panneau de contrôle, en correspondance de chaque bouton ou touche, la function est visualisée par un petit
symbol. Ci dessous on mentionne les plusieurs commandes qu'on peut trouver sur une cuisinière:
le symbole indique la disposition des brûleurs sur le plan travail, le petit point plein identifie le brûleur en
examen (en ce cas le brûleur postérieur à droite)
le symbole indique le functionnement de n’importe quel four (four à gaz avec grill à gaz – four à gaz avec
grill électrique – four statique – commutateur 9 positions)
le symbole indique le thermostat électrique pour fours électrique ventilés
le symbole indique le compte-minutes
le symbole indique la touche d'actionnement du ventilateur four pour permettre l'emploi du four à gaz ventilé. Le
fonctionnement du ventilateur empêche le fonctionnement du grill électrique, qui ne peut donc pas être utilisé avec
le ventilateur en marche.
le symbole indique le touche de mise en action du tournebroche (seulement four à gaz)
le symbole indique le touche d'allumage de la lumière du four (tous sauf le four électrique ventilé)
le symbole indique le bouton d'allumage des brûleurs
le symbole indique si les touches sont en position d'allumé ou éteint
