12

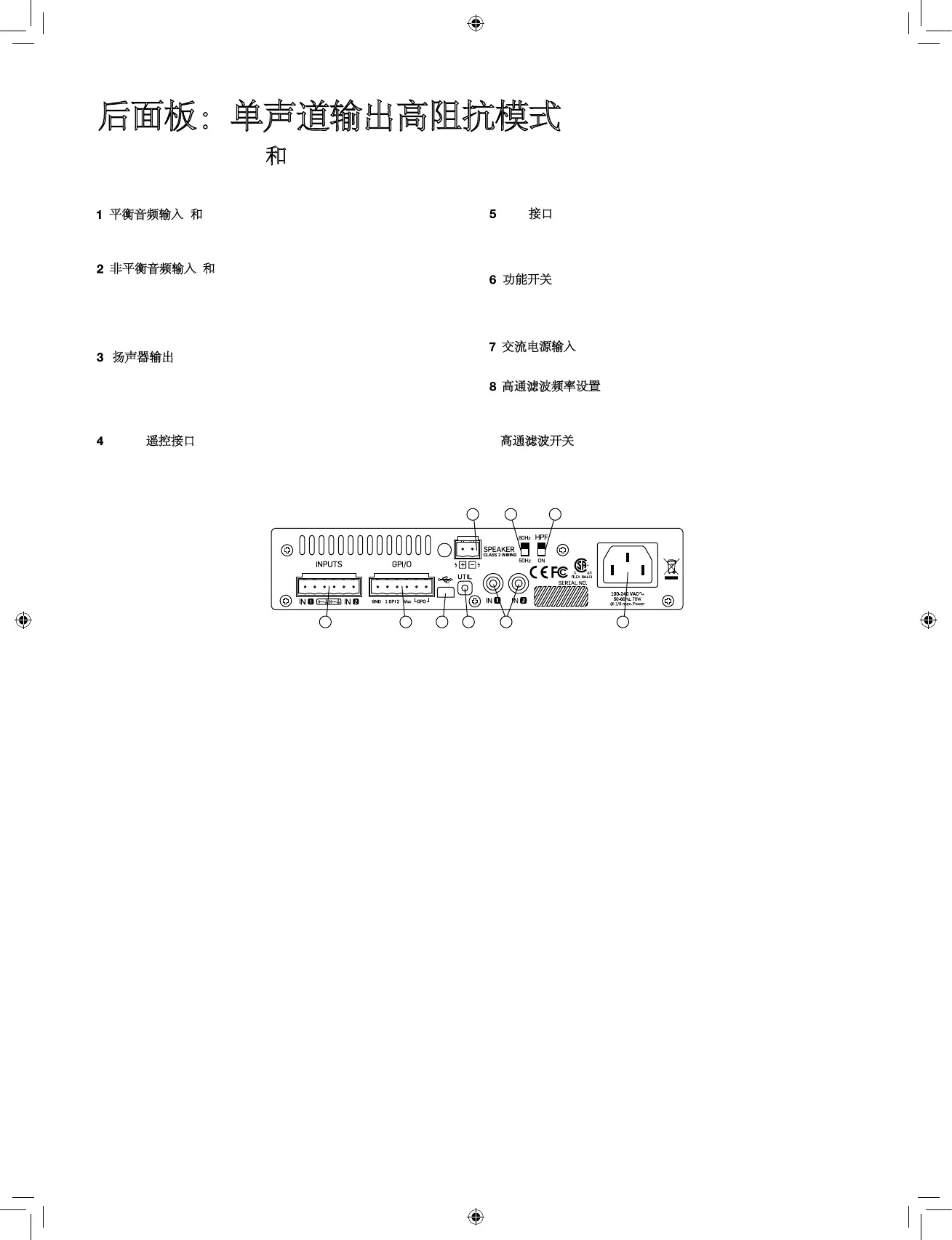

后面板：单声道输出高阻抗模式
(LUCIA 60/1-70, 120/1-70和240/1-70)
1
8 93
5 74 6 2
平衡音频输入1和2 -- 使用3脚Euroblock接头输入平衡信号。正
确的极性(+, -)和接地端子已标示在后面板上。
非平衡音频输入1和2 -- 将非平衡信号（比如视频播放器和CD
播放器的音频输出）连接到这个RCA接口上。
注意：平衡输入和非平衡输入是并行的；在同一时间，只能使用
其中一组输入
GPIO/ 遥
控接口
– 使用6脚Euroblock接头连接外部控制器和状态
监视设备。参看后面设置与操作部分中关于“GPIO配置”的说明。
扬声器输出 – 用于连接70V或者100V的定压分布式扬声器系统。
请注意，当变压器标记为100V时，因为输出总功率不变，所以当
100V的输出信号在限定的-3dB以内时，实际每个扬声器的功率只有
70V时的一半。因此，分接器需要设置为期望功率的两倍。
USB接口 – 用于连接外部电脑以下载DSP预制设定。参看完整
的操作手册中关于“DSP/矩阵配置”的说明。连接电脑需要使用迷你
B型USB数据线（随机附带）
功能开关
– 这个下陷的开关可以让功放进入升级模式以更新固
件。这个开关必须在USB接口处于连接状态时按下并保持不放才能
进入升级模式。更多相关信息请参考完整的操作手册。
交流电源输入
– 用于连接附带的IEC电源线。
9 高
通滤波开关 – 可以打开或者旁通高通滤波器
高通滤波频率设置
– 可选择80 Hz或50 Hz的高通/低切中心频
率。 该滤波器可在应用程序软件里进行设置。
