22

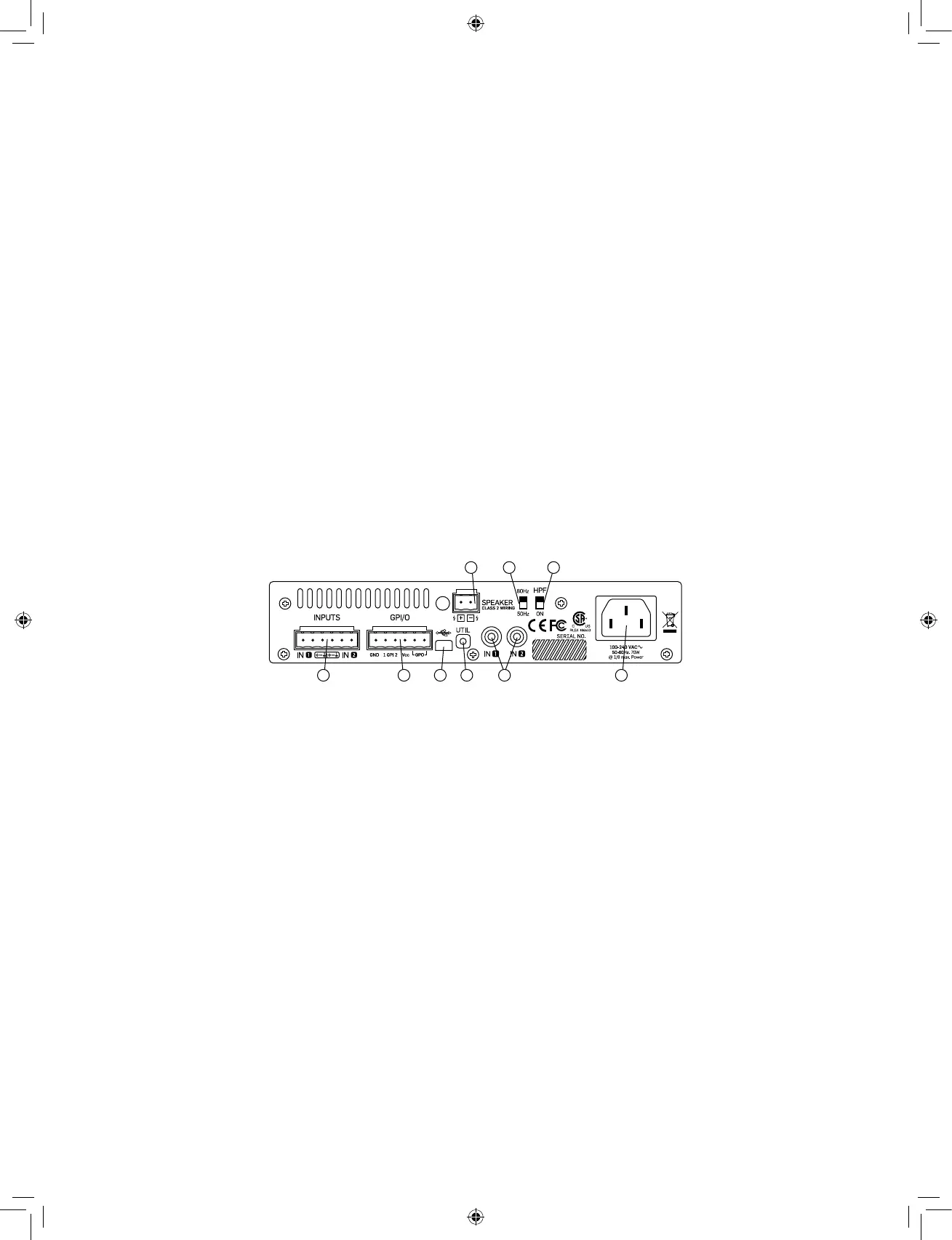

(LUCIA 60/1-70, 120/1-70 et 240/1-70)
1 Entrées audio symétriques (1 & 2) – Branchez les entrées
symétriques au moyen de connecteurs Euroblock à 3 points. Les
raccordements corrects de polarité (+, -) et de masse sont indiqués sur la
face arrière.
2 Entrées audio asymétriques (1 & 2) – Branchez les entrées
asymétriques (par ex. la sortie d’un écran vidéo local, un lecteur
de CD) aux entrées RCA (cinch/phono). Remarque : les entrées
symétriques et asymétriques sont en parallèle ; une seule paire d’entrées
doit donc être connectée à la fois.
3 Sorties pour enceintes – Branchez-y les enceintes d’un système
distribué en 70 V ou 100 V. Sachez que si le transformateur a un réglage
100 V, la puissance totale fournie sera la même qu’en 70 V. Toutefois,
comme le limiteur s’engage à -3 dB par rapport
à 100 V, la puissance fournie par enceinte sera la moitié de ce qu’indique
le transformateur d’enceinte. Par conséquent, les enceintes doivent être
réglées au double de la puissance désirée.
4 Connecteur GPIO/télécommande – Branchez les dispositifs externes
de contrôle et de surveillance d’état au moyen de ce connecteur
Euroblock à 6 points. Voir « Configuration GPIO » dans la section
Configuration et fonctionnement qui suit.
5 Port USB – Se connecte à un ordinateur externe pour télécharger
des préréglages (presets) de DSP. Voir « Configuration de DSP/ matrice »
dans la section Configuration et fonctionnement qui suit. La connexion
nécessite un câble à connecteur de type Mini B
(fourni).
6 Commutateur UTIL (Utilitaire) – Commutateur encastré
faisant passer l’unité en mode de mise à jour pour les évolutions
du micrologiciel interne (« firmware »). Le commutateur doit être enfoncé
et maintenu enfoncé pendant l’insertion du connecteur USB pour que le
mode de mise à jour soit activé. Référez-vous au mode d’emploi complet
pour plus d’informations.
7 Entrée d’alimentation secteur – Branchez-y le cordon d’alimentation
IEC.
8 Fréquence de ltre passe-haut – Sélectionnez 80 Hz ou 50 Hz
comme fréquence de coupure pour le filtre passe-haut. Ce filtre est en
série avec ce qui se configure dans le logiciel Application Browser.
9 Commutateur HPF – Sélectionnez ON pour activer le filtre
passe-haut.
Configuration et fonctionnement
Mise automatique en veille/service
Les amplificateurs LUCIA n’ont pas d’interrupteur d’alimentation.
1
8 93
5 74 6 2
