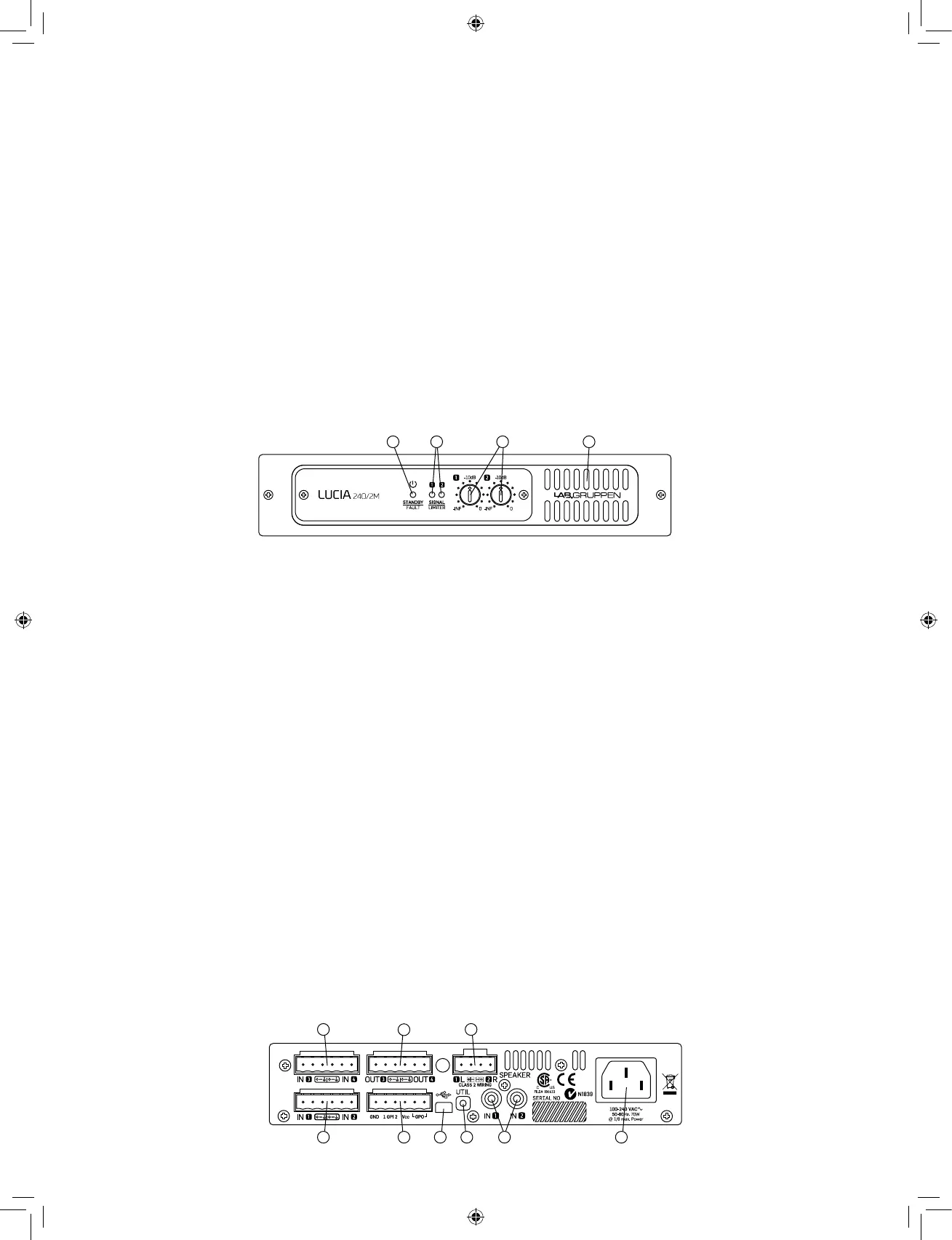

Face avant (tous les modèles LUCIA)
La face avant présente les voyants d’état d’amplificateur suivants :
1 Voyant Standby/On – Une LED bicolore s’allume en orange
lorsque l’amplificateur est en mode de veille (« Standby »), et en vert
lorsque amplificateur est en service. Quand l’amplificateur passe en
mode de protection, la LED clignote en rouge et les sorties pour
enceintes sont coupées. Pour plus dinformations sur le mode de
protection, veuillez vous référer au mode d’emploi complet.
2 Voyants de présence de signal/limiteur/écrêtage – Une
LED tricolore s’allume pour fournir les informations d’état de canal
suivantes :
Vert – Un signal est présent à l’entrée et le canal fonctionne
normalement.
Orange – Le limiteur est en service sur le canal. Le limiteur entre en
service quand :
Le canal atteint la limite de tension déterminée par le réglage du
limiteur automatique de crêtes de tension ou VPL (Voltage Peak
Limiter)
Le courant de sortie maximal est atteint
La tension secteur ne peut pas maintenir la tension du rail
Rouge – Le canal écrête (sature) soit à l’entrée soit dans le DSP.
3 Atténuateurs de signal – Un atténuateur de signal est disponible
pour les canaux d’entrée 1 et 2. Les atténuateurs sont réglables sur une
plage de moins l’infini à 0 dB.
Note : dans les modèles LUCIA mono à tension constante (120/1- 70 et
240/1-70), les atténuateurs offrent une fonction de sélection d’entrée et
de mixage par réglage du niveau de chaque entrée accédant à l’unique
canal de sortie.
4 Entrée d’air – Assurez-vous que cette entrée nest ni obstruée ni
recouverte.
Face arrière : modèles basse impédance à deux sorties
(LUCIA 60/2, 120/2, 240/2, 60/2M, 120/2M, 240/2M)
1 Entrées audio symétriques (1 & 2) – Branchez les entrées
symétriques au moyen de connecteurs Euroblock à 3 points. Les
raccordements corrects de polarité (+, -) et de masse sont indiqués sur la
face arrière.
2 Entrées audio asymétriques (1 & 2) – Branchez les entrées
asymétriques (par ex. la sortie d’un écran vidéo local, un lecteur
de CD) aux entrées RCA (cinch/phono). Remarque : les entrées
symétriques et asymétriques sont en parallèle ; une seule paire d’entrées
doit donc être connectée à la fois.
3 Sorties pour enceintes – Branchez des enceintes ayant une
impédance nominale de 2, 4, 8 ou 16 ohms. Le courant maximal
par ce connecteur est de 41 Arms (ce qui dépasse la capacité de
l’amplificateur). Des câbles atteignant 4 mm2 (12 AWG) peuvent être
acceptés. Respectez la polarité pour éviter les pertes dans les basses
fréquences par annulation de phase.
Remarque : la connexion en mode ponté (« bridgé ») nest pas prise
en charge.
4 Connecteur GPIO/télécommande – Branchez les dispositifs externes
de contrôle et de surveillance d’état au moyen de ce connecteur
Euroblock à 6 points. Voir « Configuration GPIO » dans la section
Configuration et fonctionnement qui suit.
5 Port USB – Se connecte à un ordinateur externe pour télécharger des
préréglages (presets) de DSP. Voir « Configuration de DSP/ matrice » dans la
section Configuration et fonctionnement qui suit. La connexion nécessite
un câble à connecteur de type Mini B (fourni).
6 Commutateur UTIL (Utilitaire) – Commutateur encastré
faisant passer l’unité en mode de mise à jour pour les évolutions
du micrologiciel interne (« firmware »). Le commutateur doit être enfoncé
et maintenu enfoncé pendant l’insertion du connecteur USB pour que le
mode de mise à jour soit activé. Référez-vous au mode d’emploi complet
pour plus d’informations.
7 Entrée d’alimentation secteur – Branchez-y le cordon
d’alimentation IEC.
Les prises suivantes ne sont présentes quen face arrière des
LUCIA 60/2M, 120/2M et 240/2M :
8 Entrées audio symétriques (3 & 4) – Branchez les entrées
symétriques au moyen de connecteurs Euroblock à 3 points. Les
raccordements corrects de polarité (+, -) et de masse sont indiqués sur la
face arrière.
9 Sorties ligne de matrice – Branchez le câble de sortie ligne
symétrique aux connecteurs Euroblock à 3 points. Les raccordements
corrects de polarité (+, -) et de masse sont indiqués sur la face arrière.
Face arrière : modèles mono haute impédance
1 2 3 4
1
8 3
5 74
9
6 2
