23
L’amplificateur se met automatiquement en marche lorsqu’il reçoit une
alimentation secteur ; il passe en mode de veille (« Standby ») si aucune
entrée ne reçoit de signal pendant 20 minutes. Lorsqu’il est en veille,
l’amplificateur entre en service en deux secondes quand un signal
supérieur au seuil prédéfini (-54 dBu par défaut) est reçu par n’importe
quelle entrée de canal.
Configuration GPIO : modèles basse impédance à
deux sorties
Les fonctionnalités sont décrites ci-dessous avec leurs entrées et sortie
polyvalentes (GPIO).
Réglage du volume à distance – La fonctionnalité par défaut pour
État de l’ampli – Les broches 5 et 6 sont connectées à un relai interne
qui permet d’indiquer un défaut dans le fonctionnement de l’ampli.
Le relai est fermé lorsque l’ampli est sous tension et fonctionne normalement.
Il s’ouvre si une erreur au niveau d’un(des) canal(aux) de sortie ou de
l’alimentation vient interrompre le fonctionnement normal de l’ampli.
Modes GPIO optionnels – Les modèles avec matrice permettent d’activer
d’autres fonctions GPIO en modifiant le firmware de l’ampli. Consultez le livret
d’instructions complet pour plus d’informations.
l’entrée GPI est le contrôle indépendant du volume de sortie ; veuillez
noter que cette commande est branchée en série avec celle de la
face avant. Il y a deux façons de faire :
• Brancher une sortie GPO d’un appareil de contrôle qui produit
un signal de 0 - 3,3 V comme commande. Leurs masses doivent
également être reliées ; voir le mode d’emploi complet pour des
informations supplémentaires.

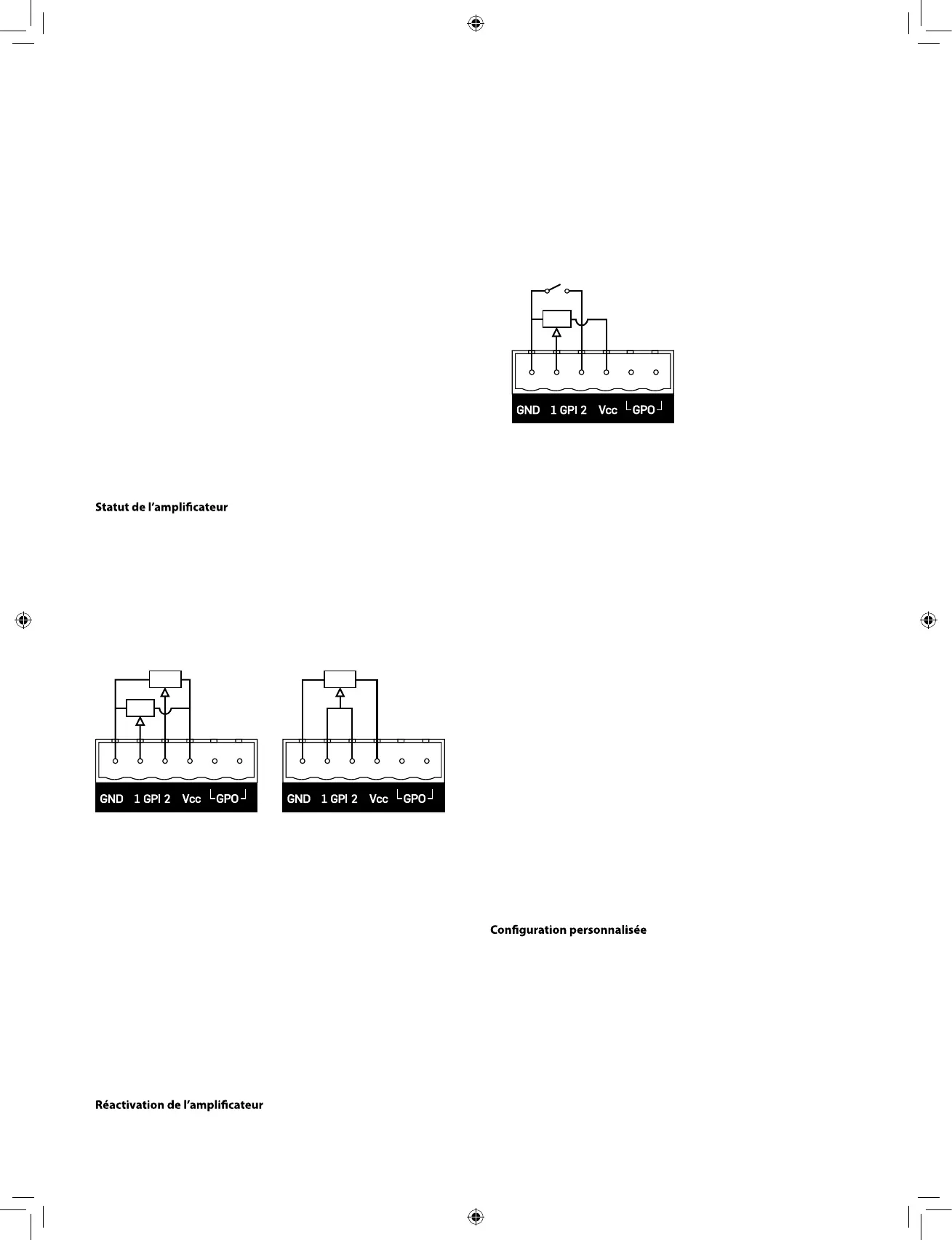

• Brancher un potentiomètre de télécommande de volume par
canal aux broches 1 à 4 du connecteur GPIO comme illustré ci-
dessous (la tension de sortie Vcc est de 3,3 V).
– Les broches 5 et 6 se connectent
à un relais interne pour fournir une indication de défaillance de
l’amplificateur. Le relais est fermé lorsque l’amplificateur est en service et
fonctionne normalement. Le relais s’ouvre en cas de défaillance de l’un
ou l’autre des canaux ou si l’alimentation interrompt le fonctionnement
normal d’un ou des deux canaux.
Modes GPIO optionnels – Les modèles de matrice permettent d’activer
d’autres fonctions GPIO en appliquant des modifications au firmware de
l’amplificateur. Voir le mode d’emploi complet pour plus d’informations.
Commande des volumes
individuels
R
R
Commande du volume
général
R
Configuration GPIO : modèles à une sortie
Les fonctionnalités sont décrites ci-dessous avec leurs entrées et
sortie polyvalentes (GPIO).
Réglage du volume à distance – Branchez un potentiomètre de
télécommande de volume à la masse (GND), à GPI1 et à Vcc comme
illustré ci-dessous (la tension de sortie Vcc est de 3,3 V).
– Branchez une fermeture de
contact externe à la masse (GND) et à GPI2 comme illustré ci-dessous. La
mise en service se fait dans un intervalle de 0,5 s après la fermeture du
contact.
R
Configuration de DSP/matrice
Les modèles LUCIA comprennent une matrice de mixage et un ensemble
complet de fonctions DSP. Dans presque toutes les applications de ce
type d’amplificateur, les fonctionnalités incluses éliminent le besoin
d’une console de mixage ou unité de traitement externe. Aussi, la
configuration par défaut du DSP et de la matrice permet une installation
« dès le déballage » sans aucune autre configuration pour de nombreuses
applications typiques.
Préréglage par défaut – La configuration par défaut du DSP et de la
matrice pour les modèles M est la suivante :
SPEAKER 1 = IN 1 ; volume atténué par GPI 1 (et bouton de face
avant)
SPEAKER 2 = IN 2 ; volume atténué par GPI 2 (et bouton de face
avant)
OUT 3 = IN 1 (-6 dB) + IN 2 (-6 dB) ; volume atténué par GPI 1
OUT 4 = IN 1 (-6 dB) + IN 2 (-6 dB) ; volume non affecté par GPI
Téléchargement et installation du logiciel – Un logiciel de
configuration très intuitif est disponible pour sélectionner le préréglage
(optimisé pour différentes enceintes) et le traitement dynamique à utiliser.
Cette application est téléchargeable gratuitement sur www.labgruppen.
com/support.
Connexion USB – Une connexion USB permet les mises à jour du
firmware et le chargement de préréglages pour le LUCIA. Pour
de plus amples informations, veuillez consulter le mode d’emploi complet.
– Veuillez consulter le mode d’emploi
complet pour des informations détaillées sur la personnalisation des
fonctions DSP au moyen de l’application de configuration LUCIA.
Contrôle par un produit tiers
Les amplis LUCIA disposent d’une interface série RS-232 intégrée permettant
le contrôle par des produits tiers. Pour plus d’informations quant à l’utilisation
de l’interface série RS-232, merci de vous référer au “Guide de Mise en Œuvre
Rapide LUCIA Interface Série – RS-232” pouvant être téléchargé depuis
http://labgruppen.com/support/download-quick-start-guide
