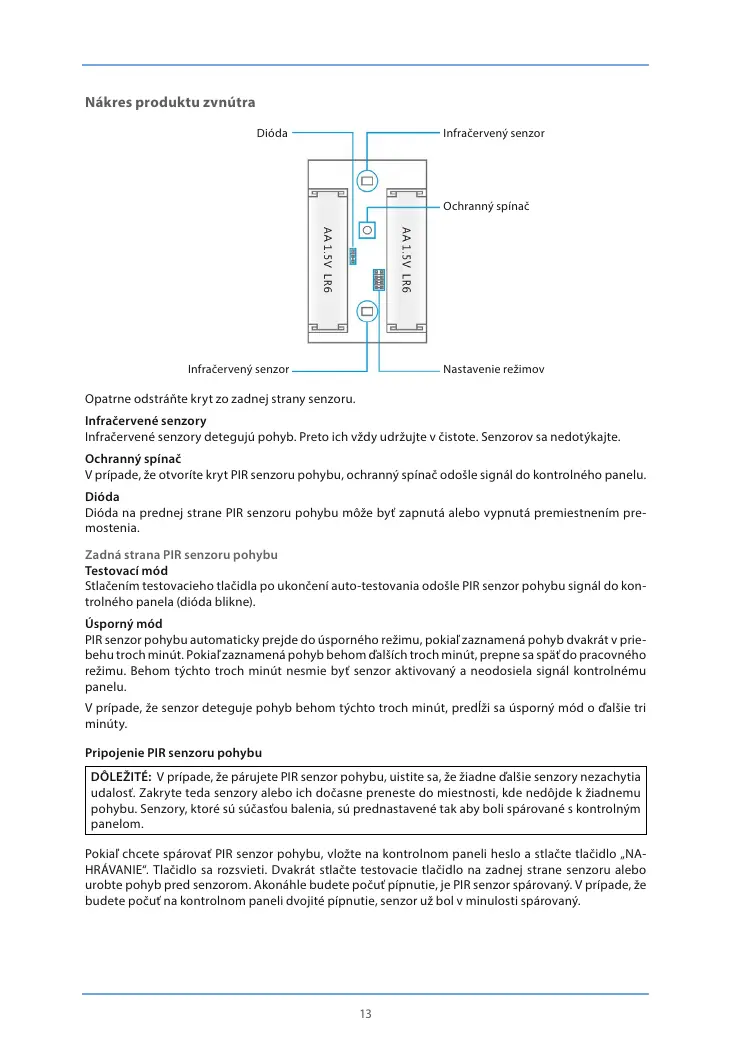

Nákres produktu zvnútra
Infračervený senzor
Infračervený senzor
Dióda
Ochranný spínač
Nastavenie režimov
Opatrne odstráňte kryt zo zadnej strany senzoru.
Infračervené senzory
Infračervené senzory detegujú pohyb. Preto ich vždy udržujte v čistote. Senzorov sa nedotýkajte.
Ochranný spínač
V prípade, že otvoríte kryt PIR senzoru pohybu, ochranný spínač odošle signál do kontrolného panelu.
Dióda
Dióda na prednej strane PIR senzoru pohybu môže byť zapnutá alebo vypnutá premiestnením pre-
mostenia.
Zadná strana PIR senzoru pohybu
Testovací mód
Stlačením testovacieho tlačidla po ukončení auto-testovania odošle PIR senzor pohybu signál do kon-
trolného panela (dióda blikne).
Úsporný mód
PIR senzor pohybu automaticky prejde do úsporného režimu, pokiaľ zaznamená pohyb dvakrát v prie-
behu troch minút. Pokiaľ zaznamená pohyb behom ďalších troch minút, prepne sa späť do pracovného
režimu. Behom týchto troch minút nesmie byť senzor aktivovaný a neodosiela signál kontrolnému
panelu.
V prípade, že senzor deteguje pohyb behom týchto troch minút, predĺži sa úsporný mód o ďalšie tri
minúty.
Pripojenie PIR senzoru pohybu
DÔLEŽITÉ: V prípade, že párujete PIR senzor pohybu, uistite sa, že žiadne ďalšie senzory nezachytia
udalosť. Zakryte teda senzory alebo ich dočasne preneste do miestnosti, kde nedôjde k žiadnemu
pohybu. Senzory, ktoré sú súčasťou balenia, sú prednastavené tak aby boli spárované s kontrolným
panelom.
Pokiaľ chcete spárovať PIR senzor pohybu, vložte na kontrolnom paneli heslo a stlačte tlačidlo „NA-
HRÁVANIE“. Tlačidlo sa rozsvieti. Dvakrát stlačte testovacie tlačidlo na zadnej strane senzoru alebo
urobte pohyb pred senzorom. Akonáhle budete počuť pípnutie, je PIR senzor spárovaný. V prípade, že
budete počuť na kontrolnom paneli dvojité pípnutie, senzor už bol v minulosti spárovaný.
