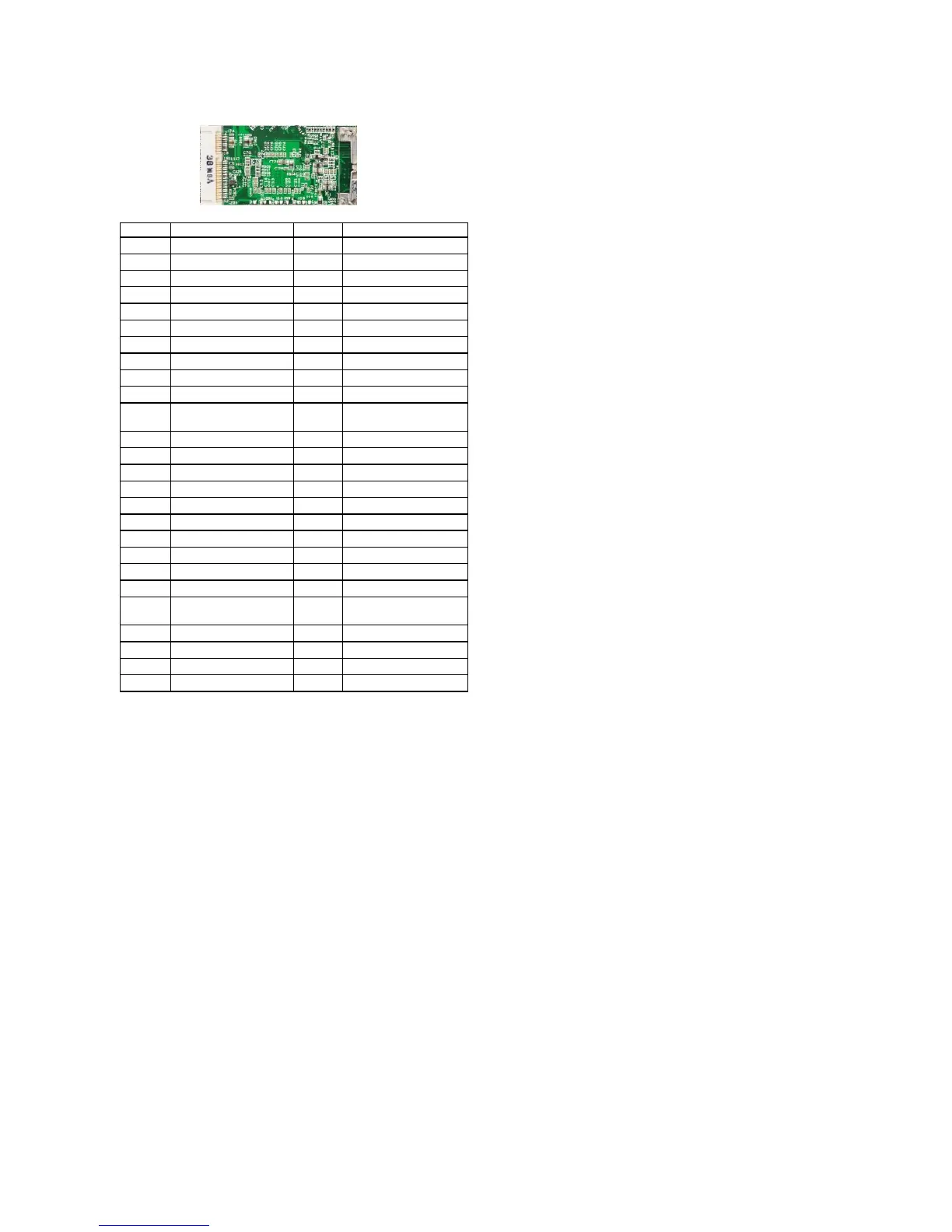

PCIe Expansion Connector (MPCIEC1): Mini-PCIe
connector
PIN NO. Signal PIN NO. Signal
1 PMU_WAKE# 27 GND
2 VCC3 28 1.5V
3 NC_RSV1 29 GND
4 GND 30 SMB_CLK
5 NC_RSV2 31 MINI_PCIE_TXN0
6 1.5V 32 SMB_DATA
7 MINI_CLKREQ_N1 33 MINI_PCIE_TXP0
8 NC_UIM_PWR 34 GND
9 GND 35 GND
10 NC_UIM_DATA 36 USB_IO3_DN
11 MINIPCIE_REF-
CLKN
37 GND
12 NC_UIM_CLK 38 USB_IO3_DP
13 MINIPCIE_REFCLKP 39 VCC3
14 NC_UIM_RST 40 GND
15 GND 41 VCC3
16 NC_UIM_VPP 42 NC_LED_WWAN#
17 NC_RSV3 43 GND
18 GND 44 NC_LED_WLAN#
19 NC_RSV4 45 NC_RSV9
20 RF_KILL_N2_R 46 NC_LED_WPAN#
21 GND 47 NC_RSV10
22 PLTRST_
MINIPCIE_N
48 1.5V
23 MINI_PCIE_RXN0 49 NC_RSV11
24 P3VSB 50 GND
25 MINI_PCIE_RXP0 51 NC_RSV12
26 GND 52 VCC3
