FILOROSSO : collegare a positivo +12V.
FILO NERO: collegare al lo - della centralina.BLU MARRONE .
FILOROSSO : collegare a positivo +12V.
FILONERO : collegare a massa.
FILOBLU : collegare al lo - della centralinaBLU MARRONE
FILOGRIGIO : collegare proveniente dalla centralinaal lo GRIGIO
REGOLAZIONE SENSIBILITÀ
CONNETTORE A 3 VIE PROVENIENTE
DALLUNITA’ PRINCIPALE
Collegamento accessori e funzionamento relè
CONNESSIONI ELETTRICHE PER SIRENA 909 TF
CONNESSIONI ELETTRICHE PER SIRENA AUTO-ALIMENTATA Sl919

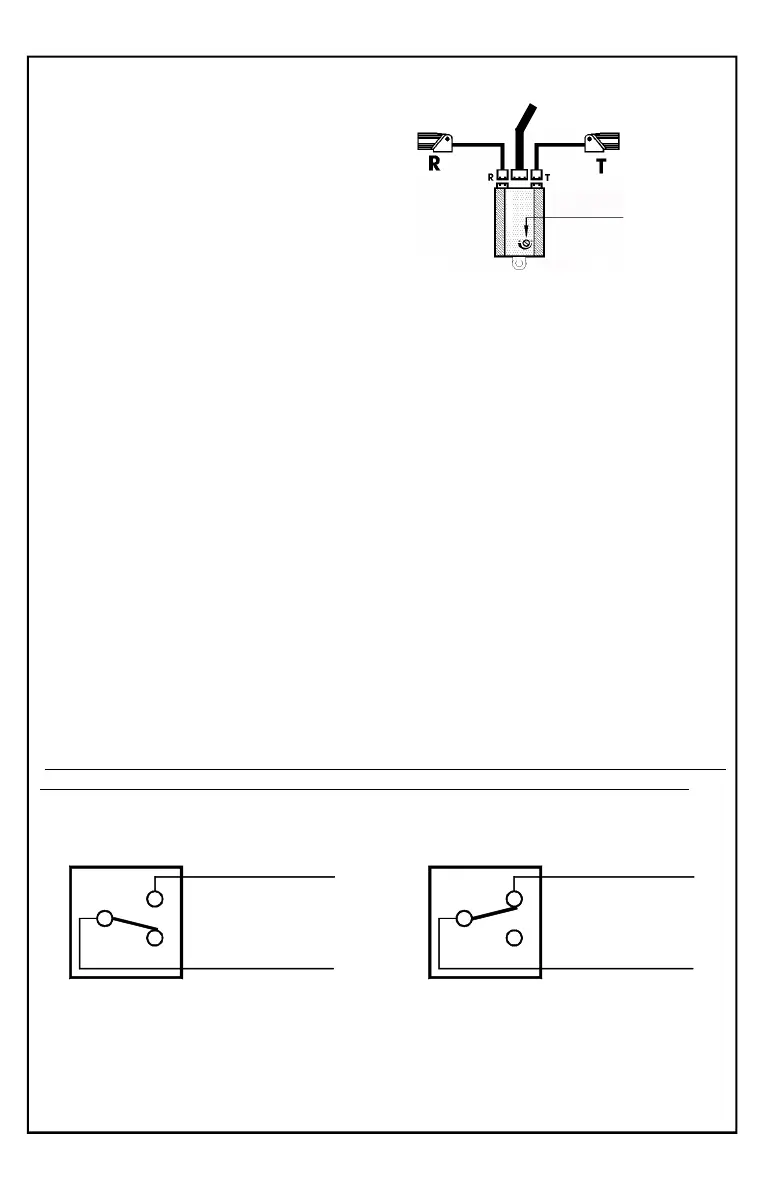

MODULO SENSORI ULTRASUON O:
Inserire il connettore proveniente ROSSO
dalla capsula al connettore T del modulo, e
il connettore al connettore R.BIANCO
Inserire il connettore bianco a 3 poli
proveniente dall’allarme al modulo
ulrasuono.
Non accorciare o allungare i li dei
sensori.
Relè interno
Ad allarme inserito, i due li e sono scollegati (contatto GIALLO-VERDE VERDE
aperto) impedendo l’avviamento del veicolo.
I due contatti si uniranno (contatto chiuso) solo quando, ad allarme disinserito,
accenderete il quadro della vettura consentendo cosi l’avviamento del veicolo
Antifurto
INSERITO o IN ALLARME
30
87
GIALLO VERDE/
VERDE
30
87
GIALLO VERDE/
VERDE
Antifurto
DISINSERITO + QUADRO ACCESO
Avviamento BLOCCATO Avviamento CONSENTITO
PRESA LED/CHIAVE ELETTRONICA
Collegare i connettori bianco e rosso della presa elettronica ai rispettivi connettori
provenienti dalla centrale d'allarme.
Pag.4
NOTA: Il relè può essere programmato per pilotare una sirena addizionale.
Vedi pag.11 Funzioni 9 e 13
