LD SP Series - Connections (Signal Input); Unbalanced Wiring; Balanced Wiring

SP 600 PROFESSIONAL POWER AMPLIFIER USER MANUAL PAGE 14/9 V-1
6) Speakon Output for bridge mode
7) AC power cord for mains power input
8） FUSE：F10A/250V
6．
．．
．Connections (Signal Input）
））
）
1）
））
）Unbalanced wiring:

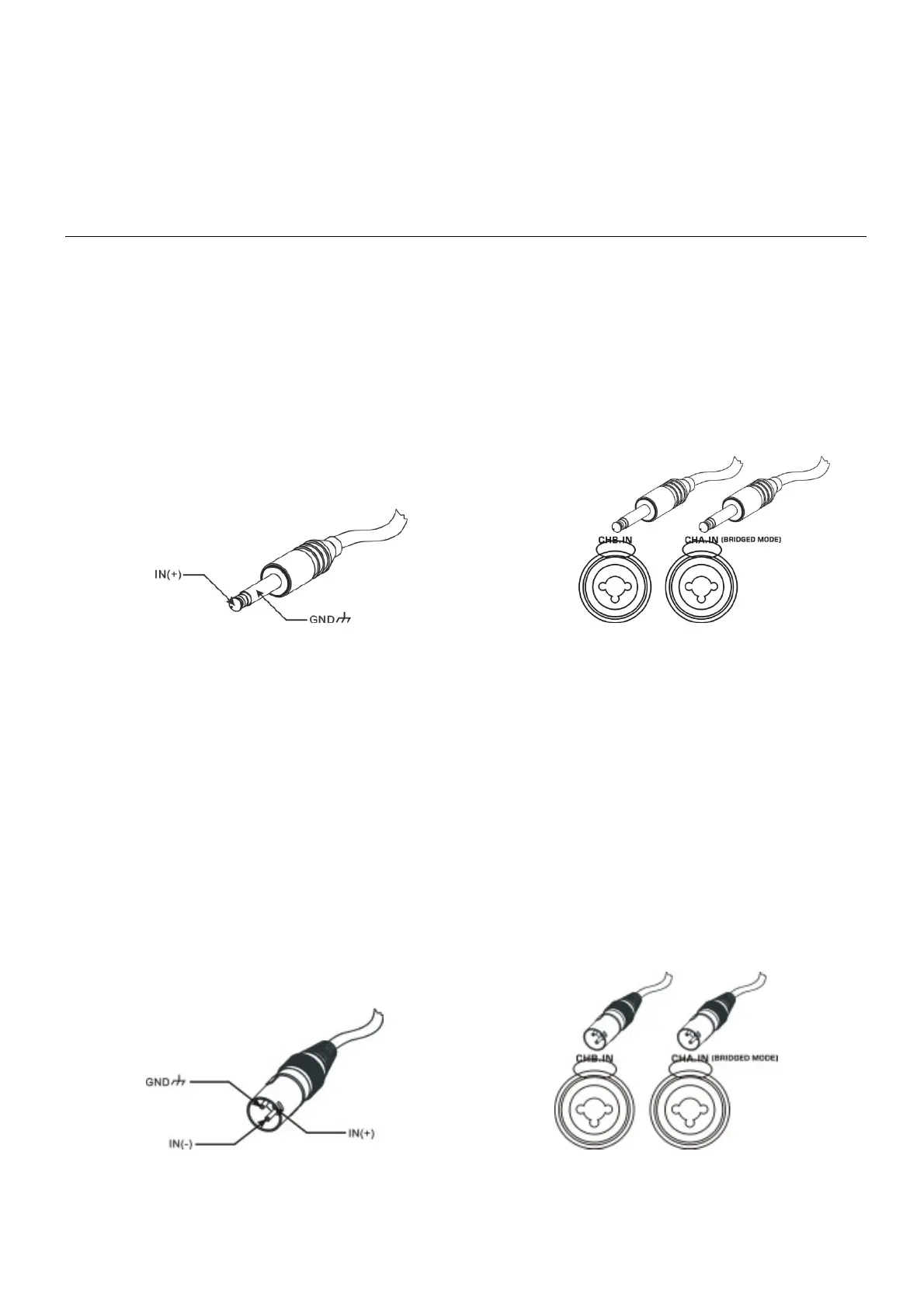

Photo 1- Signal input using a 1/4” mono Jack
CHA & CHB signal input:
Use a mono jack- Tip = signal
Sleeve= ground
Photo（
（（
（1）
））
）
For balanced wiring, you can also use a 1/4” Stereo Jack.
2）
））
）Balanced wiring:
Photo 2 – Signal input using an XLR connector
CHA & CHB Signal input：
Pin1= Ground
Pin 2= Signal +
Pin 3= Signal –
Photo（
（（
（2）
））
）
