LD SP Series - Anschlüsse (Signalausgang)

SP 600 PROFESSIONAL POWER AMPLIFIER USER MANUAL PAGE 4/9 V-1

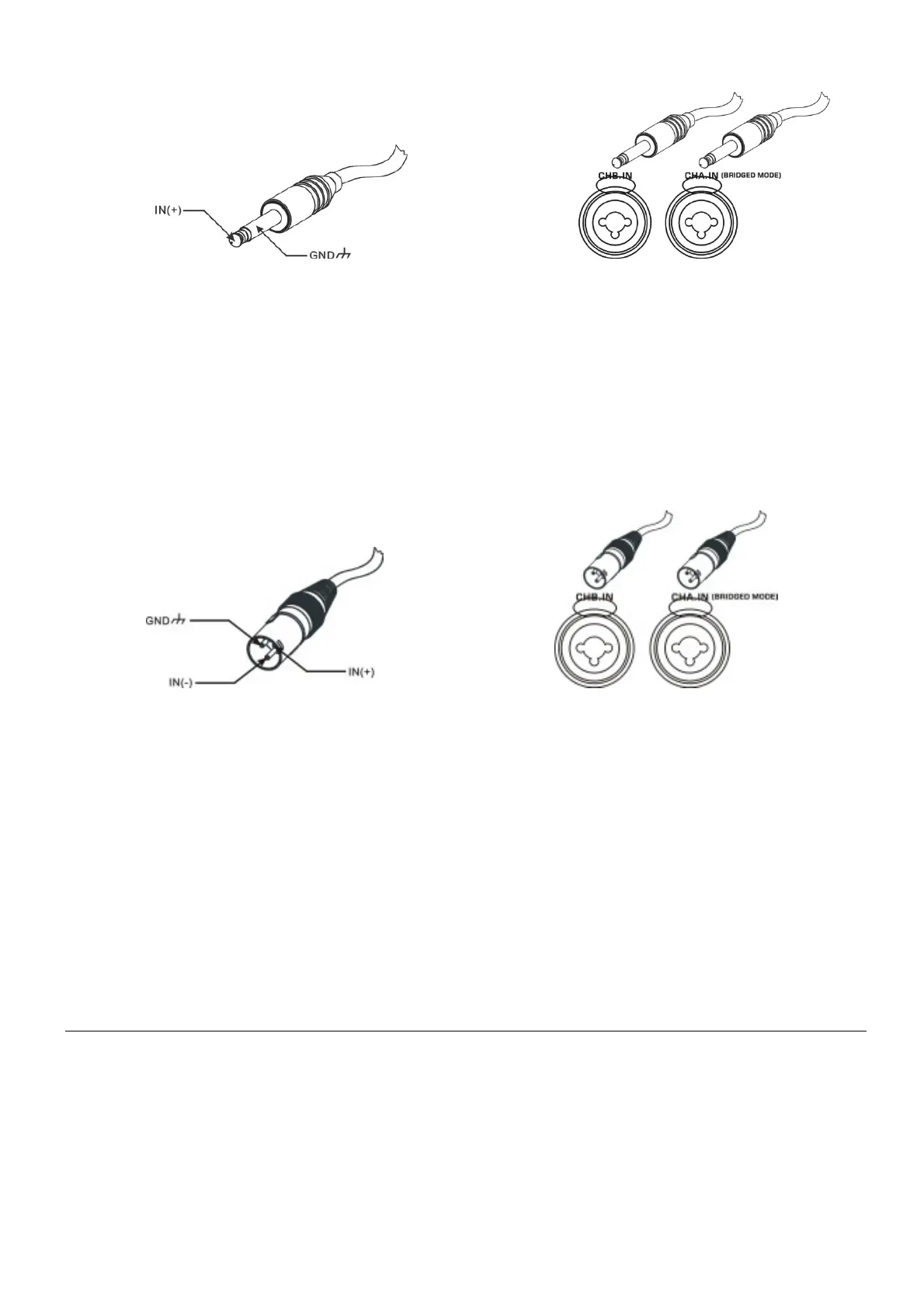

Abb. 1
Für symmetrische Verkabelung können Sie auch Kabel mit 6,3-mm-Stereoklinkenstecker verwenden.
2) Symmetrische Belegung:
Abbildung 2: Anschluss über 3-polige XLR-Stecker
Eingang CHA&CHB:
Belegung: Pol 1 = Masse / Pol 2: Signal + / Pol 3: Signal –
Abb. 2
Hinweis: Beachten Sie bitte, dass falsche Verbindungen zu Fehlfunktionen führen. Stellen Sie vor
Inbetriebnahme sicher, dass sämtliche Verbindungen korrekt ausgeführt sind.
7. Anschlüsse (Signalausgang)
1) Stereo-Modus
Abbildung 4: Signalausgang bei Verwendung von Speakon-Steckern
Ausgänge CHA&CHB:
1+ / 2+ = Signalausgang (+) Anschluss an Lautsprecher (+)
1- / 2 - = Signalausgang (-) Anschluss an Lautsprecher (-)
