Installation du moto-réducteur
- Dévisser les deux vis latérales et retirer le couvercle (Fig. 5).
- Appuyer le dispositif sur la plaque de fondation en faisant attention
que les trous d'ancrage coïncident avec les boutonnières (Fig. 6).
- Régler horizontalement la distance du dispositif de la grille. Ensuite
serrer complètement les deux vis d'ancrage.
Montage crémaillère
- Débloquer le moto-réducteur par la clef spéciale.
- Appuyer la crémaillère sur le pignon. S'assurer qu'entre le pignon et
la crémaillère il y a un jeu d'1 mm (Fig. 7).
- Fixer la crémaillère à la grille par des vis convenables.
- Déplacer à la main la grille et vérifier que le jeu d'1 mm est
maintenu sur toute la longueur de la crémaillère.

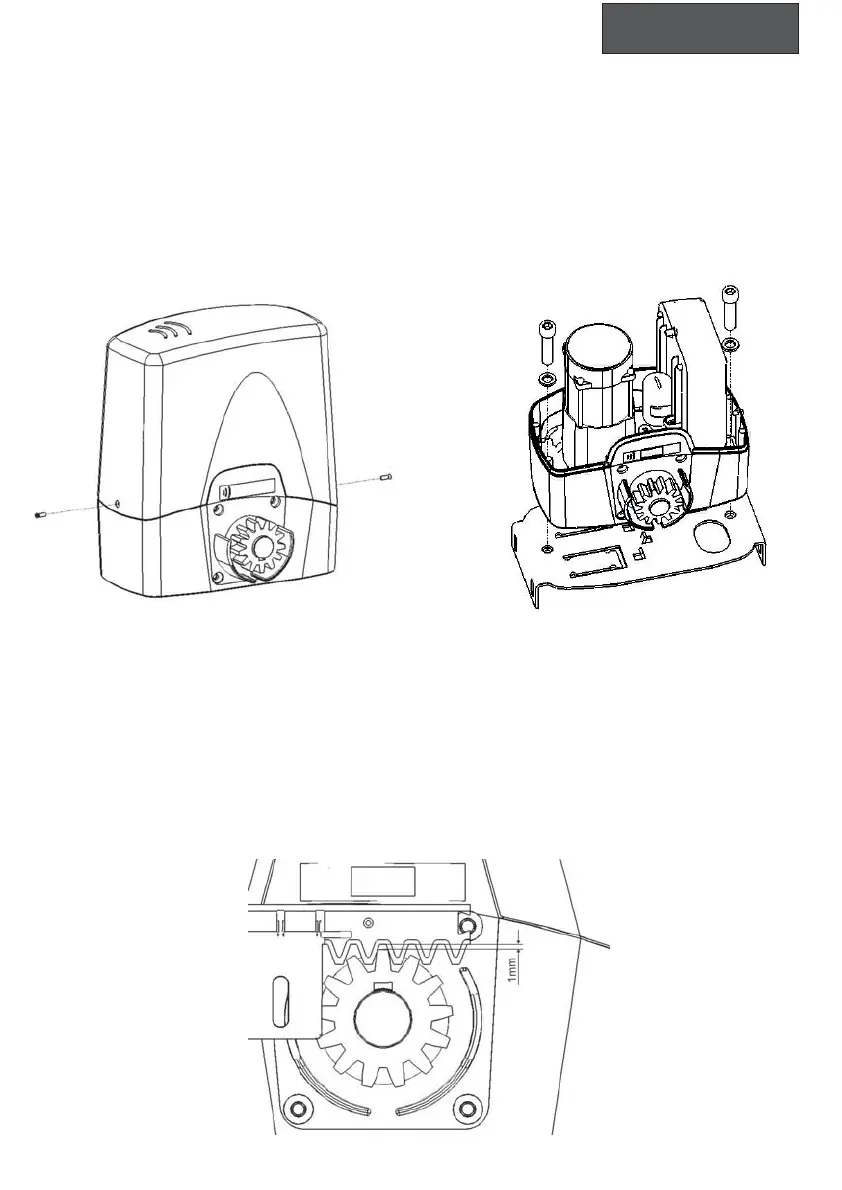

Fig. 5
Fig. 6
Fig. 7
