COLLEGAMENTI ELETTRICI
Raccomandazioni
- La casa costruttrice raccomanda vivamente l’utilizzo di centrali di
comando prodotte dalla stessa.
- Tutte le operazioni di collegamento devono essere effettuate in
assenza di energia elettrica.
Cavo di alimentazione
BOOST 5 – 230Vac
BOOST 10 – 230Vac
Cavo4x0,5mm
Colore
BOOST 24 – 24Vdc
Cavo 2 x 1,5 mm Colore
Comune Blu Ingresso motore positivo
Verde o
Rosso
Ingresso motore APRE Nero Ingresso motore negativo
Marrone
oNero
Ingresso motore CHIUDE Marrone
Terra Giallo-Verde
Fig. 13
Fig. 12

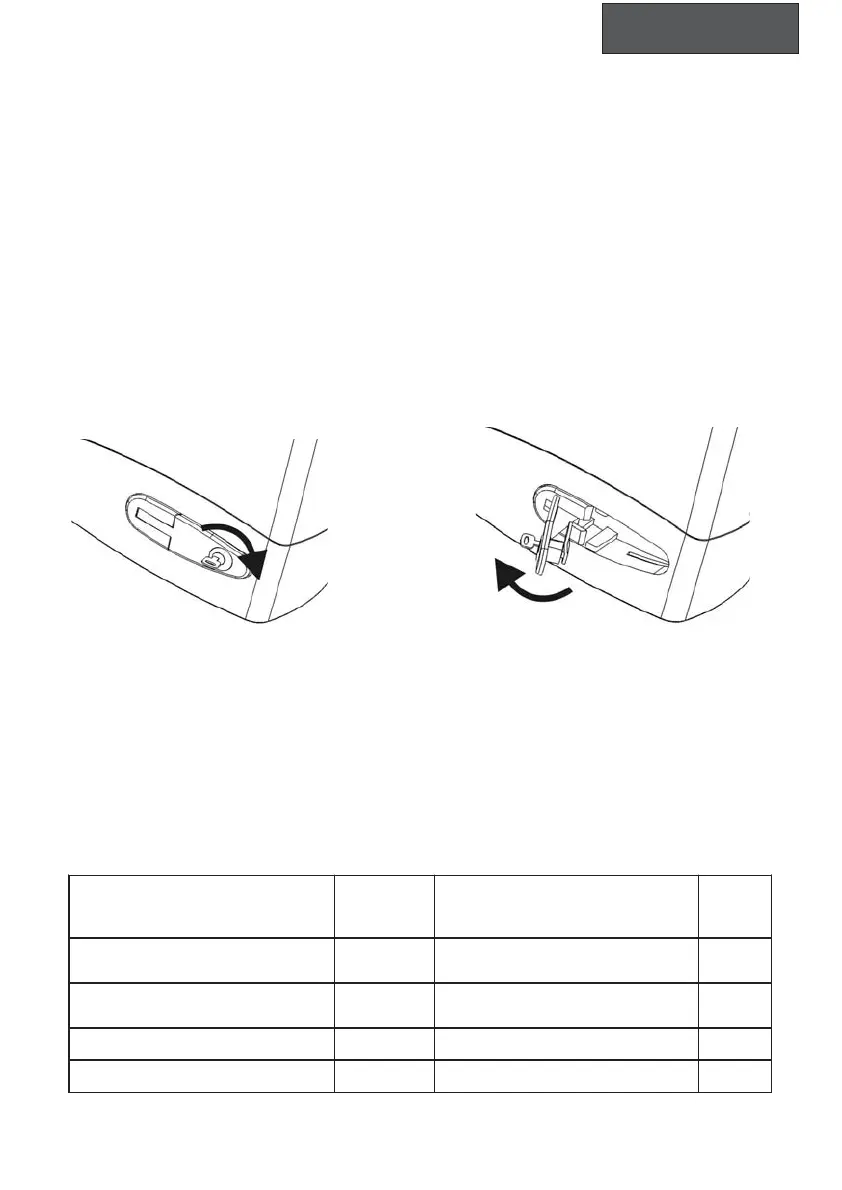

Sblocco del motoriduttore
Lo sblocco è attuato tramite una chiave che deve essere conservata
dall’utente in un luogo sicuro e facilmente raggiungibile. Per effettuare
la manovra di sblocco procedere nel modo seguente:
- Inserire la chiave nella serratura e ruotarla in senso orario di 90° (Fig.12).
- Tirare verso l’esterno la chiave fino all’arresto dello sportellino in
posizione perpendicolare al motore (Fig.10). A questo punto è
possibile muovere manualmente il cancello.
- Per ristabilire il normale funzionamento, riportare lo sportellino nella
posizione iniziale e ruotare di 90° in senso antiorario la chiave.
Attenzione : durante la procedura di sblocco, non forzare
eccessivamente sulla chiave per evitare di romperla.
