- 23 -
ITALIANOFRANCAIS
CONNEXIONS ELECTRIQUES
Recommandations
- Le fabricant recommande fortement l'utilisation des ses platines
électriques.
- Toutes les opérations de connexion doivent être effectuées sans
énergie électrique.
Câble d'alimentation

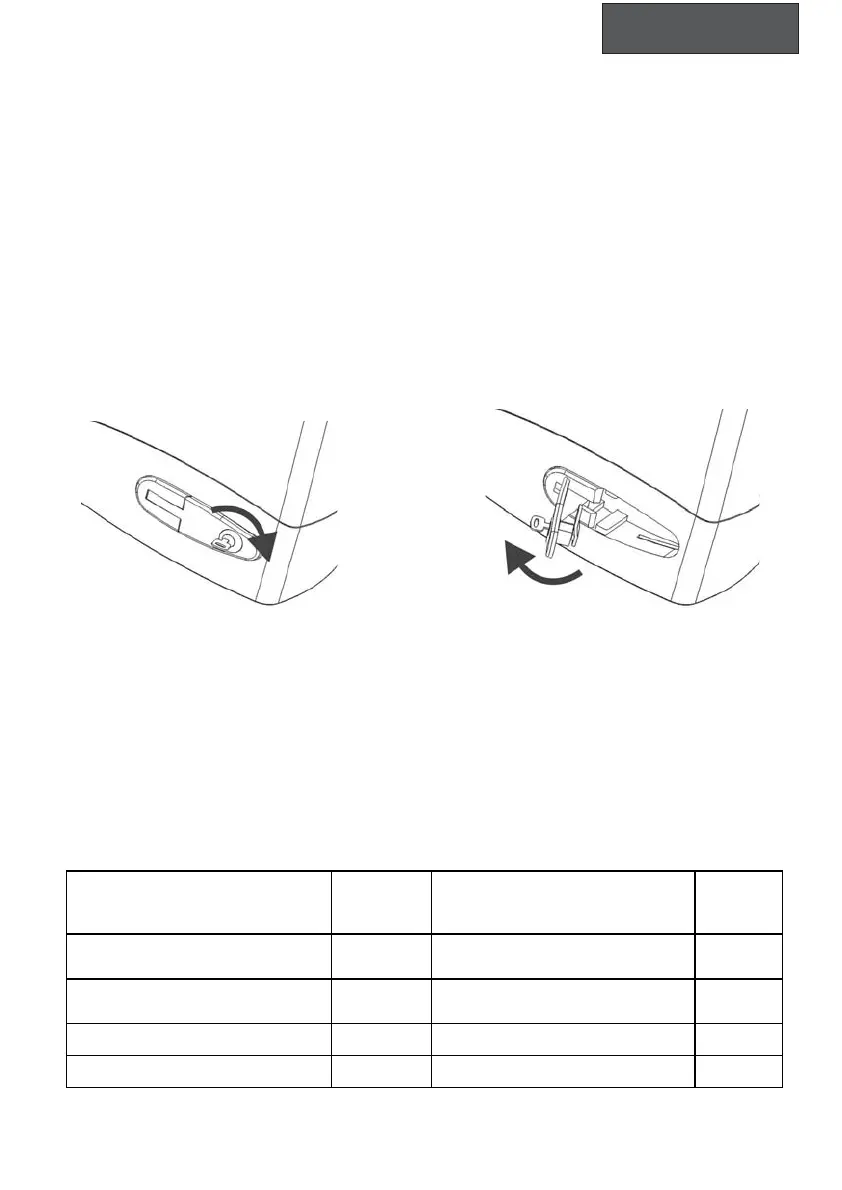

Fig. 13
Fig. 12
BOOST 5 - 230Vac
BOOST 10 - 230Vac
Câble 4 x 0,5 mm
Couleur
BOOST 24 - 24Vdc
Câble 2 x 1,5 mm Couleur
Commun Bleu Moteur positif
Vert ou
Rouge
Moteur OUVRE Noir Moteur négatif
Marron ou
Noir
Moteur FERME Marron
Terre Jaune-Vert
Déblocage du moto-réducteur
Le déblocage est actionné par une clef qui doit être gardée par
l'usager dans un lieu sûr et facile à atteindre. Pour effectuer la
manœuvre de déblocage, procéder de la façon suivante:
- Mettre la clef dans la serrure et la tourner en sens horaire de 90° (Fig.12).
- Tirer vers l'extérieur la clef jusqu'à l'arrêt du guichet en position
perpendiculaire au moteur (Fig.13). Maintenant c'est possible de déplacer
la grille à la main.
- Pour rétablir le fonctionnement normal, reporter le guichet dans la position
initial et tourner de 90° en sens anti-horaire la clef.
Attention: pendant le procédé de déblocage, ne pas forcer trop
sur la clef pour éviter de la rompre.
