Istruzioni per l’utilizzo dei Finecorsa magnetici
A seconda della polarità,
indicata dalle scritte “N” o “S”,
il magnete attiva il finecorsa di
apertura o di chiusura.
Per determinare in che
direzione fissare il magnete,
scorrere lo stesso in prossimità
del sensore (3-4cm sopra
l'ingranaggio). I led di test dei
finecorsa apri e chiudi posti
sulla centrale si spegneranno a
seconda della polarità del
magnete, indicando il corretto
verso.

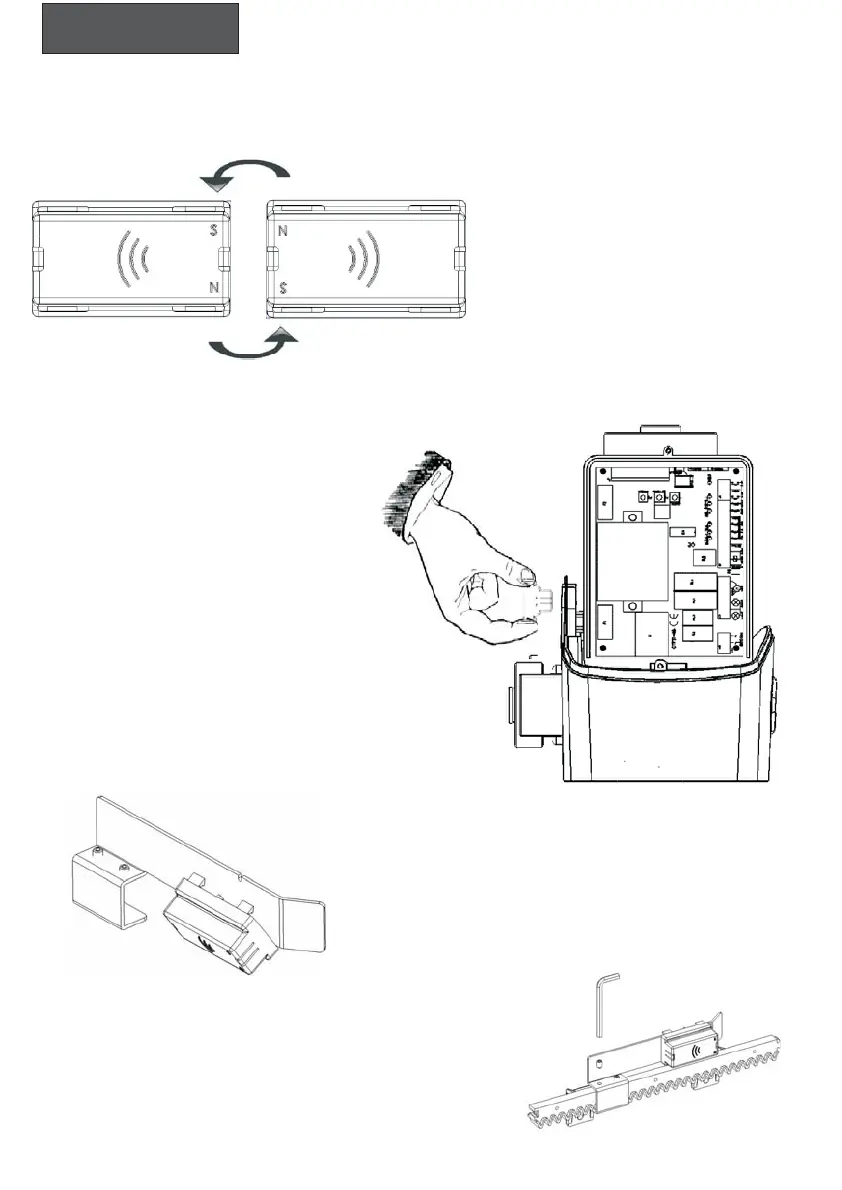

Fig. 8
Fig. 9
Fig. 10
Fig. 11
Una volta a conoscenza del corretto
verso agganciare il magnete sulla
camma metallica corrispondente.
Fissare la camma metallica sulla
cremagliera per mezzo dei grani. Mettere
una goccia di frenafiletti per stabilizzare il
fissaggio.
