ITALIANO
- Prima di fissare la piastra di fondazione, predisporre una o più
guaine per il passaggio dei cavi elettrici. Il passaggio dei cavi deve
coincidere con l’apposito foro ricavato nella piastra.
- Fissare la piastra di ancoraggio alla base di calcestruzzo mediante
viti e tasselli idonei. È consigliabile l’uso di rondelle grover.
- Verificare che la piastra di fondazione sia perfettamente parallela
alla superficie di appoggio.
Se sul luogo di installazione non è presente una fondazione per il
fissaggio della piastra, procedere come di seguito descritto:
- Praticare uno scavo di grandezza adeguata a contenere la base in
calcestruzzo per la piastra di ancoraggio.
- Far coincidere le guaine dei cavi elettrici con l’apposito foro ricavato
nella piastra.
- Piegare di 90° verso il basso le tre alette ricavate nella piastra di
fondazione.

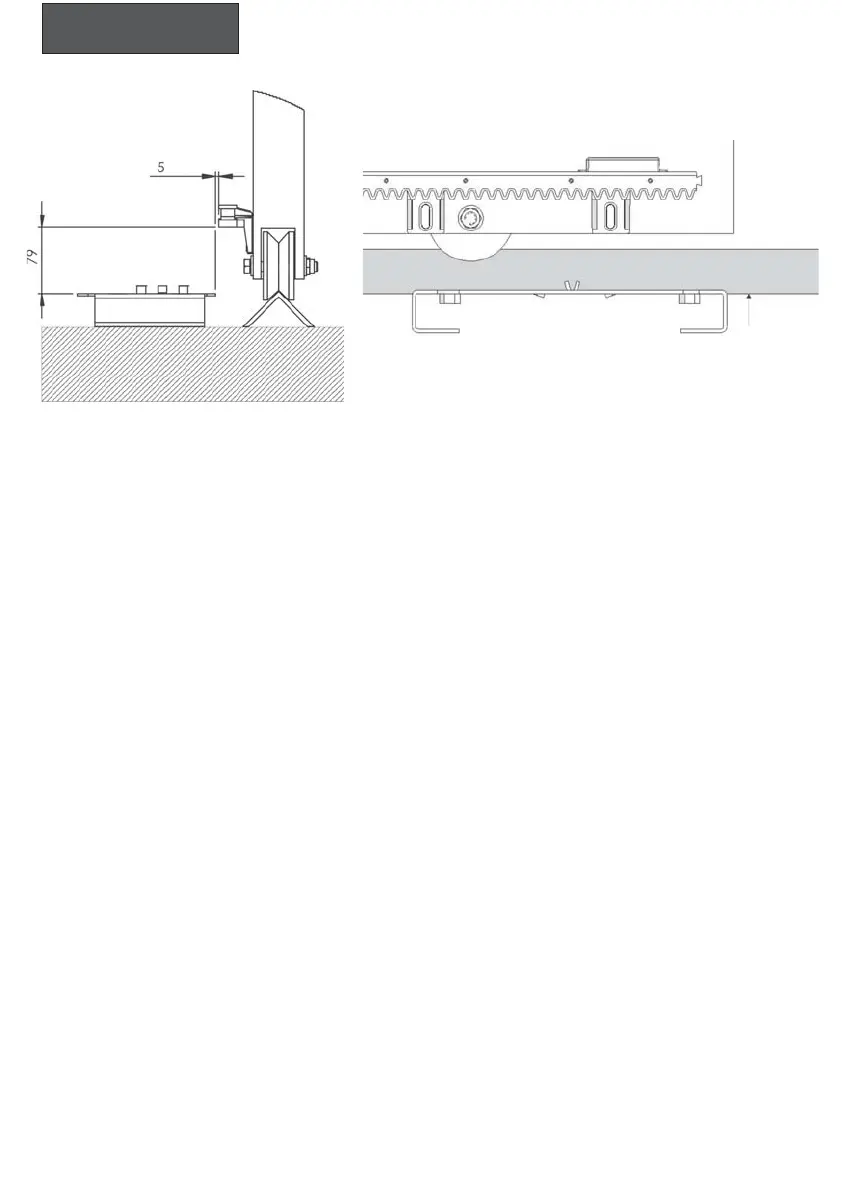

- Colare il calcestruzzo nello scavo e posizionare la piastra di
ancoraggio rispettando le quote riportate in fig. 2 e fig. 3.
Attenzione: La piastra di fondazione non deve essere immersa
completamente nel calcestruzzo ma solo fino al bordo inferiore
“K” (vedi fig. 4).
- Assicurarsi che la piastra di fondazione sia perfettamente parallela
al terreno.
- Attendere che il calcestruzzo sia solidificato.
- 4 -
Fig.3
K
Fig.4
