- Guide maintenance
4.1.3 MCH-III - Les positions
Outils nécessaire :
Pied à coulisse
• Typologie d’identification :

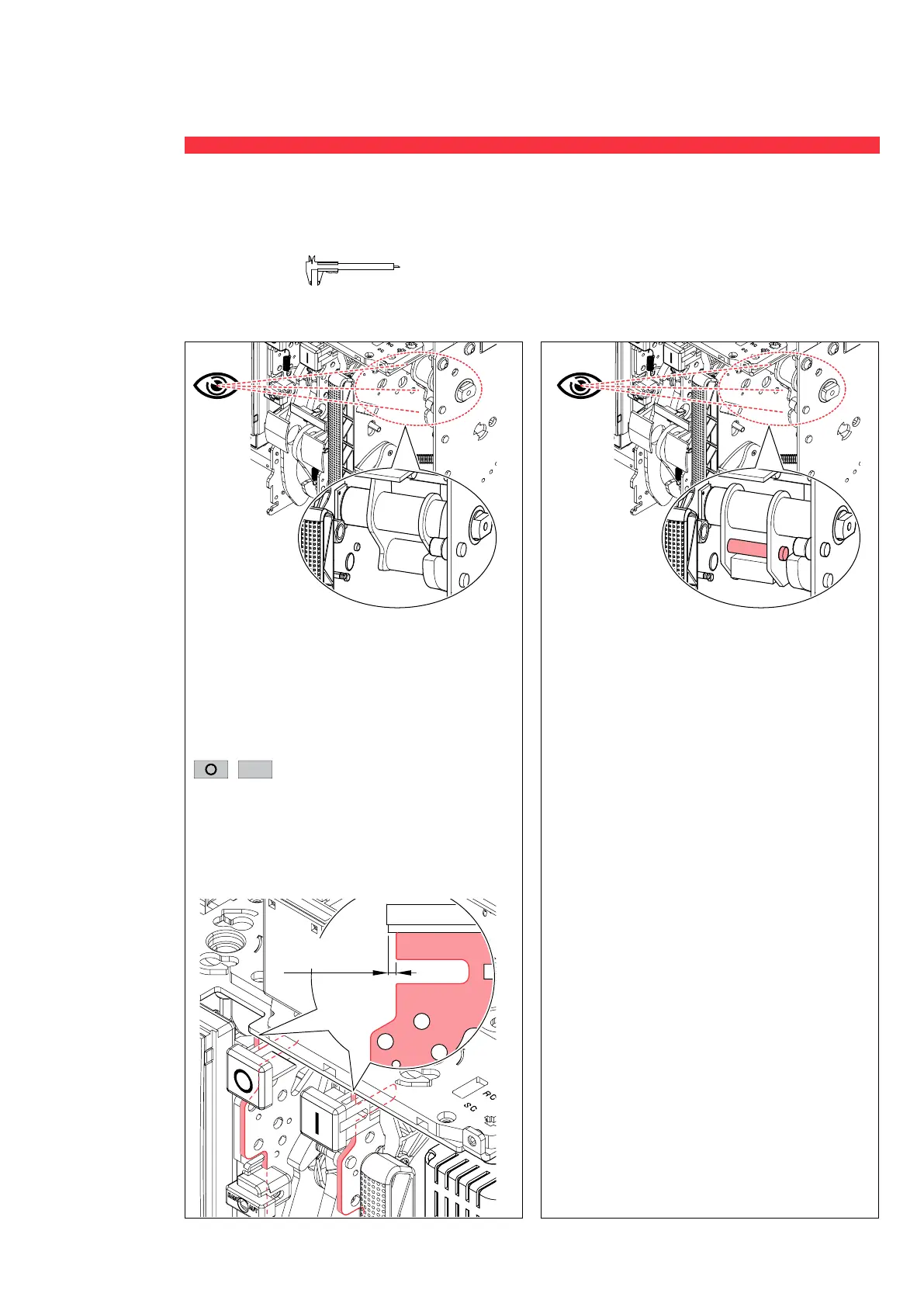

Mesurer de la position du mécanisme
Fermer le disjoncteur.
Mesurer les dimensions indiquées dans l’image
Doit être ➔ Taille I: B>3 mm
➔ Taille II: B>3,5mm
A la fin, remettre l’appareil en position ouvert avec
les ressorts déchargés
discharged
charged
discharged
discharged
discharged
charged
discharged
discharged
Si les dimensions sont hors limites ➔ Il est nécessai-
re de réaliser la procédure « PMP 3001 »*
*La procédure « PMP 3001 » ne peut être faite
que par du personnel Legrand ou par une société
certifiée et qualifiée.
B >3 mm Taille I
B >3,5mm Taille II
Pas de vérification nécessaire
Type A Type B
