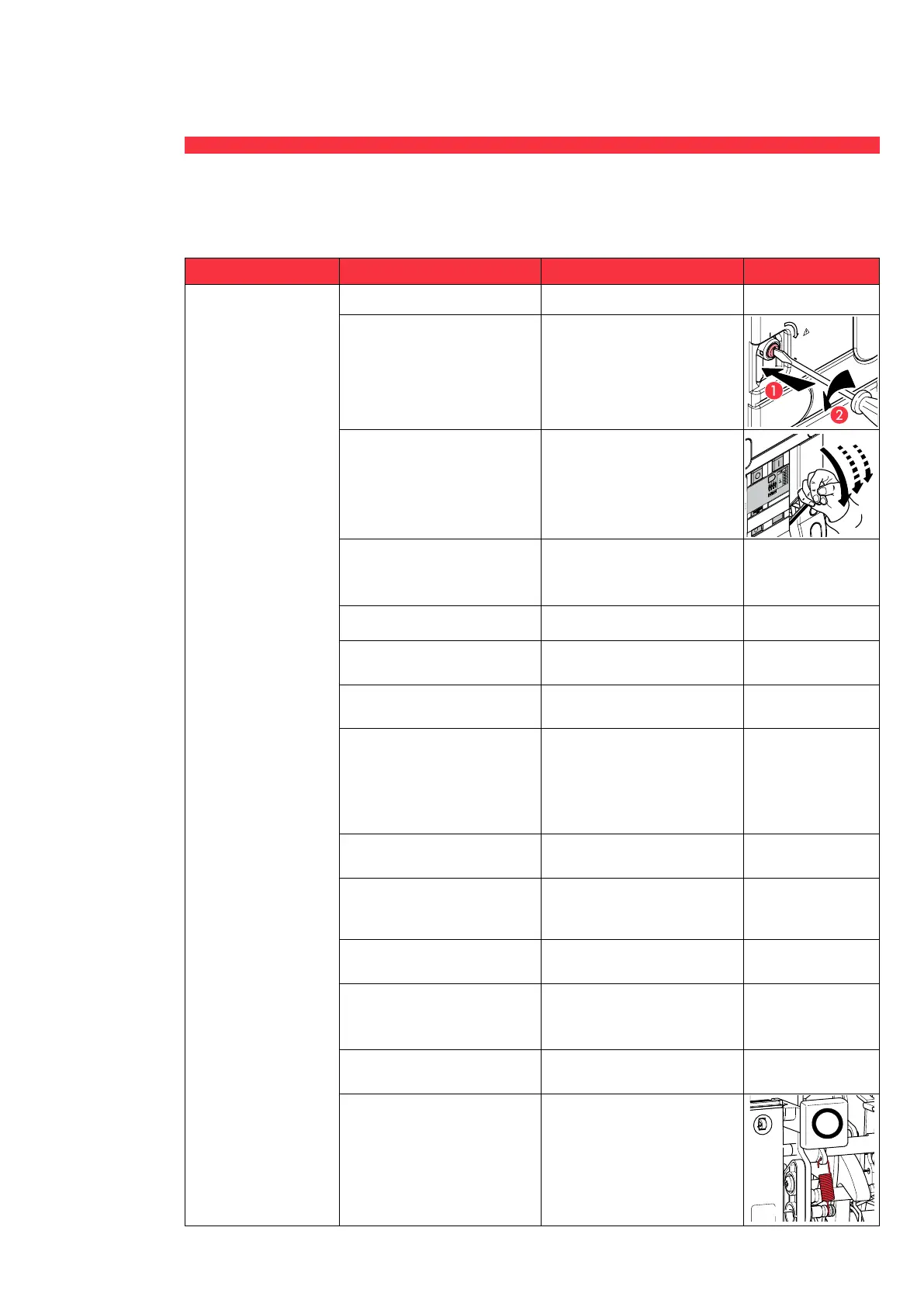

5. Résolution de problèmes
Problème Causes possibles Vérification et résolution Notes
Il n’est pas possible
de fermer l’appareil
DMX
3
Le bouton reset n’est pas reseté Appuyer sur le bouton reset
Le sélecteur de test diélectrique
est en position « DIELECTRIC
TEST POSITION »
Mettre le sélecteur en position «
NORMAL USE »
Le mécanisme n’est pas chargé Chargé les ressorts
La bobine à manque de
tension (UVR) n’est pas
alimentée
Vérifier le circuit d’alimentation
de la bobine. Si le problème
persiste, changer la bobine
Verrouillage électrique Vérifier le verrouillage électrique
La bobine d’ouverture (ST) est
en permanence alimentée
Vérifier le circuit d’alimentation
de la bobine.
La bobine de fermeture (CC)
est en permanence alimentée
Vérifier le circuit d’alimentation
de la bobine.
La bobine de fermeture (CC)
ne fonctionne pas
Vérifier le circuit d’alimentation
de la bobine. Vérifier le
montage de la bobine dans
l’appareil. Si le problème
persiste, changer la bobine
La manivelle d’extraction est
insérée
Retirer la manivelle
Mauvais montage des contacts
« Prêt à fermer » et « Ressort
chargé » (RC/SC)
Refixer l’accessoire
correctement
L’appareil n’est pas inséré
complètement dans la base
Insérer complètement l’appareil
dans sa base
Le verrouillage à clé ou le
cadenassage en position
ouvert est activé
Déverrouiller le verrouillage ou
le cadenassage
L’interverrouillage mécanique
est activé
Vérifier la logique de
l’interverrouillage
Le ressort du bouton d’ouverture
(0) n’est pas à sa place
Mettre le ressort dans sa bonne
position
