25
DMX
3
- Guide maintenance

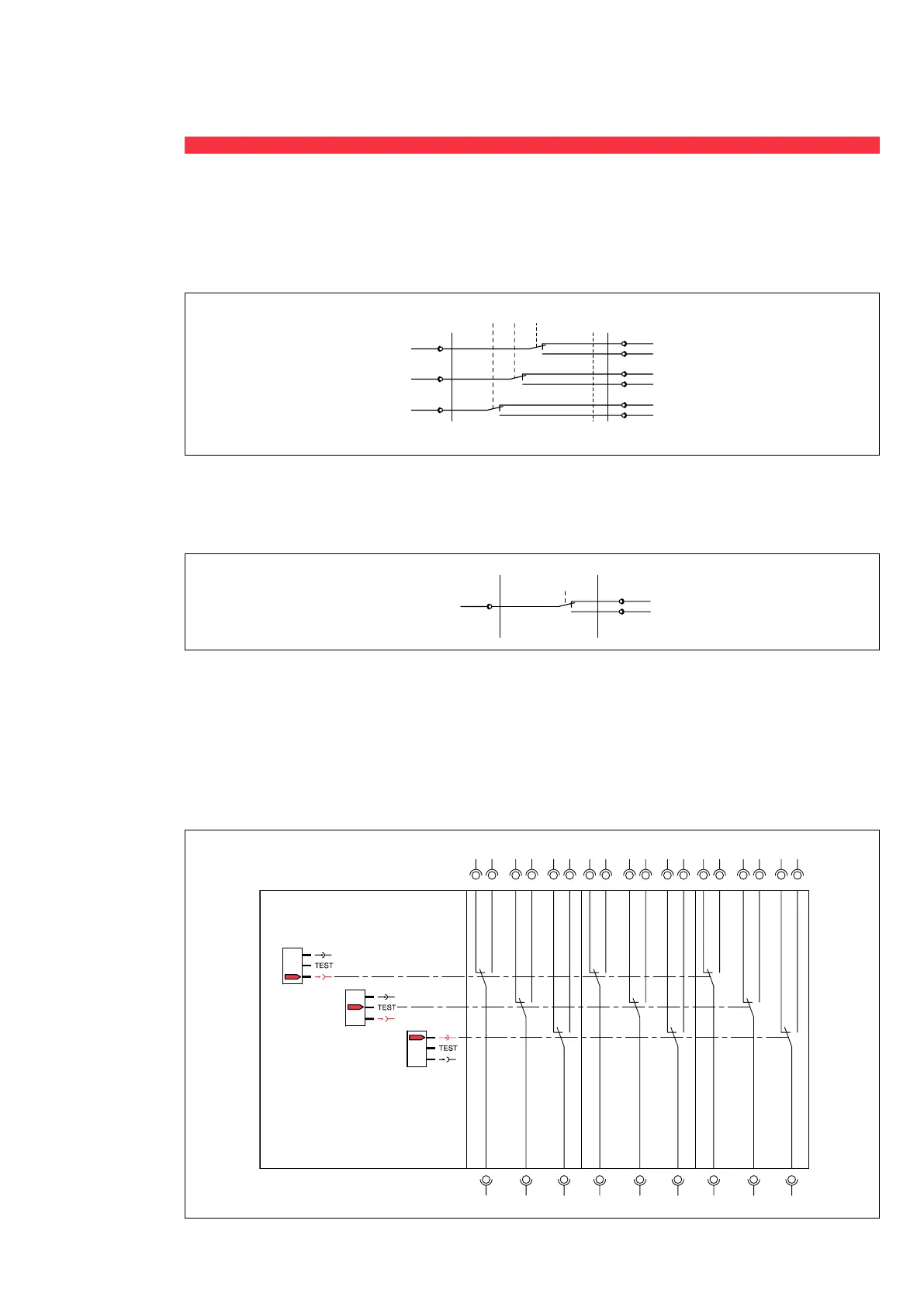

• Contacts de signalisation de l’état des auxiliaires (C-UVR, C-ST, C-CC)
Alimenter la bobine à manque de tension (UVR) et vérifier la continuité entre les bornes 201/204
Alimenter la bobine d’ouverture et vérifier la continuité entre les bornes 211/214
Alimenter la bobine de fermeture et vérifier la continuité entre les bornes 221/224
Si nécessaire remplacer le contact
• Contact de défaut
Réaliser la procédure PRT (Unité de protection) et avec le bouton test, vérifier la continuité entre les bornes 51/54
Si le contact de défaut ne fonctionne pas, remplacer le en utilisant la procédure PMP3003 *
*: La procédure « PMP 3003 » ne peut être faite que par du personnel Legrand ou par une société certifiée et qualifiée.
W11 T11 P11 W21 T21 P21 W31 T31 P31
W12
W14
T12
T14
P12
P14
W22
W24
T22
T24
P22
P24
W32
W34
T32
T34
P32
P34
52
51
C TR
54
202
204
212
214
222
201
211
221
224
C CC
C ST
C UVR
204
202
212
214
222
201
211
221
224
C CC
C ST
C UVR
CONTACT BOBINE UVR
CONTACT BOBINE ST
CONTACT BOBINE CC
W11 T11 P11 W21 T21 P21 W31 T31 P31
W12
W14
T12
T14
P12
P14
W22
W24
T22
T24
P22
P24
W32
W34
T32
T34
P32
P34
52
51
C TR
54
202
204
212
214
222
201
211
221
224
C CC
C ST
C UVR
CONTACT SIGNAL DÉFAUT
•
Contacts de position embroché/test/débroché
Vérifier le bon fonctionnement des contacts
Vérifier la continuité avec l’ohmmètre :
position test : continuité entre les bornes T11/T12 ;
T21/T22 ; T31/T32
position embroché : continuité entre les bornes P11/
P12 ; P21/P22 ; P31/P32
o position débroché : continuité entre les bornes
W11/W12 ; W21/W22 ; W31/W32
Si nécessaire, remplacer les contacts
