- Guide maintenance
• Lubrification

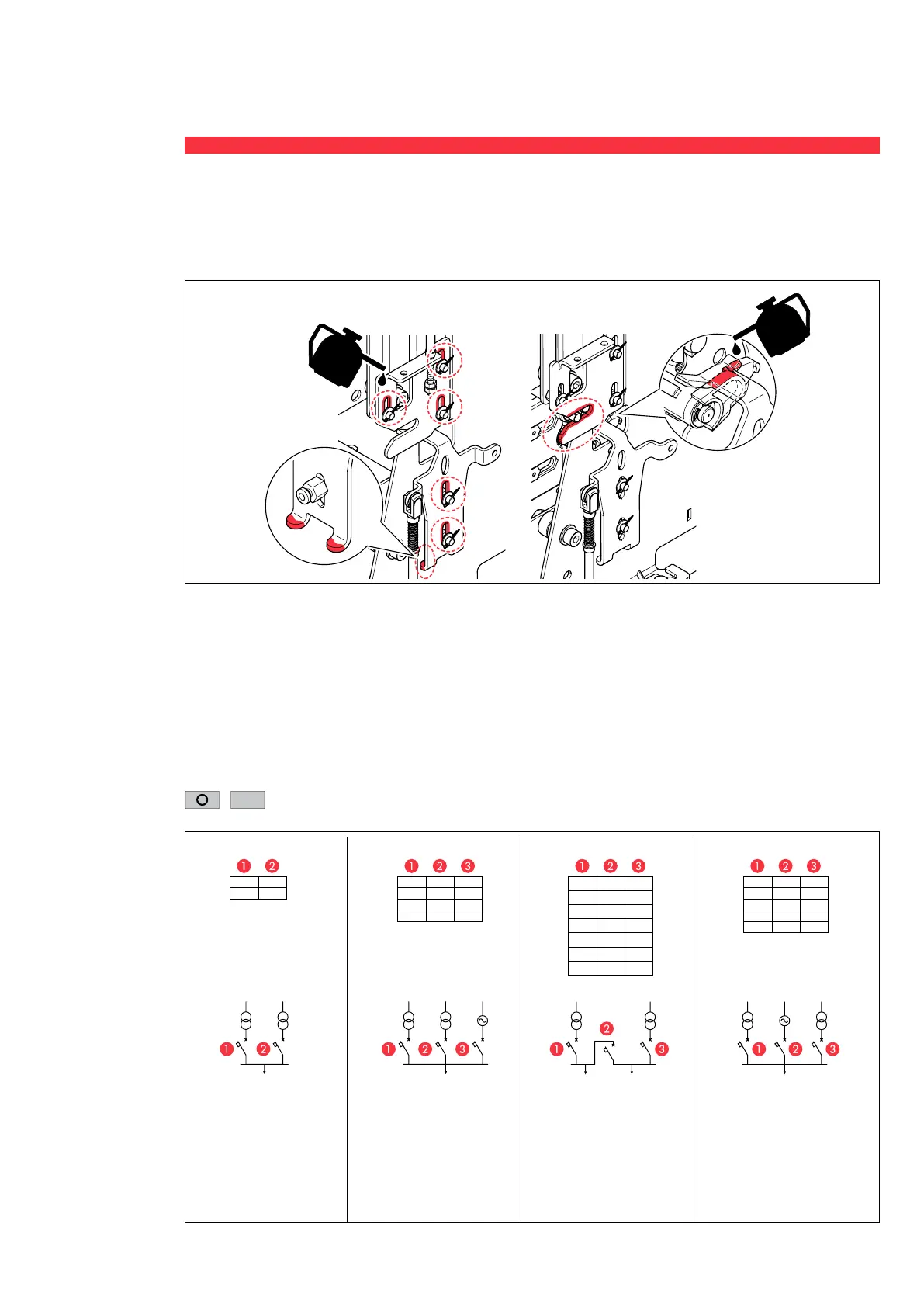

Nettoyer les différentes parties avec un chiffon sec
Lubrifier (Rheolube 361F) les parties indiquées sur les dessins
• Test fonctionnel
Vérifier le réglage du mécanisme d’interverrouillage en fonction des tables de vérité suivante.
Exemple d’un interverrouillage type A :
Si un des appareils est fermé, le second ne peut pas se fermé.
Si nécessaire, réglé le mécanisme d’interverrouillage (voir la notice du mécanisme d’interverrouillage)
A la fin, remettre l’appareil en position ouvert avec le ressort déchargé
discharged
charged
discharged
discharged
discharged
charged
discharged
discharged
5 Nm
CH8
T6
25 Nm
T5
5 Nm
5 Nm
CH10
TYPE A
ACBACB
1
0
0
1
ACBACB ACB
TYPE B
0
1
0
0
0
0
0 1 0
0 0 1
ACB ACB ACB
TYPE C
0
1
0
0
0
0
0 1 0
0 0 1
0 1 1
1 1 0
1 0 1
ACB ACB ACB
TYPE D
0
1
0
0
0
0
0 1 0
0 0 1
1 0 1
Un sur deux
Deux alimentations
sur un même jeu
de barres sans
possibilité de mise
en parallèle
Un sur trois
Trois alimentations
sur un même jeu
de barres sans
possibilité de mise
en parallèle
Seulement deux sur
trois. Deux jeux de
barres peuvent être
alimentés par un seul
transformateur ou
deux transformateurs
en même temps
Deux sur trois
Deux transforma-
teurs (possibilité de
mise en parallèle)
et un générateur
