LEGRAND DMX3

35
DMX
3
- Guide maintenance

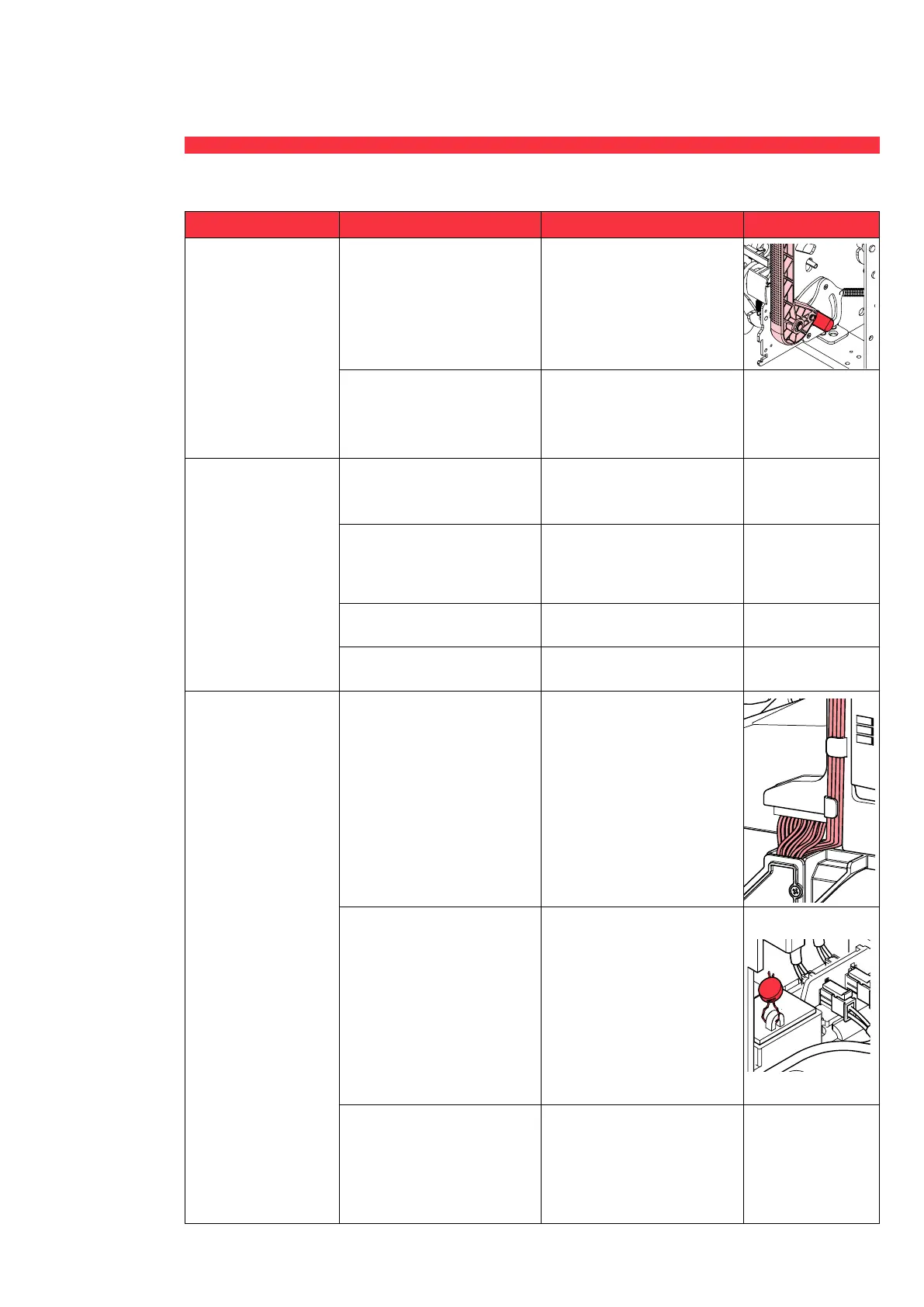

Problème Causes possibles Vérification et résolution Notes
Il n’est pas possible de
charger manuellement
les ressorts
L’axe de chargement des
ressorts est endommagé
Vérifier l’intégrité de la manette
et du mécanisme.
Si nécessaire le remplacer
(pièce détachée)
Si le problème persiste,
contacter Legrand
Le mécanisme est encombré
Suivre la procédure de
maintenance du mécanisme
MCH. Si le problème persiste,
contacter LEGRAND
Déclenchements
intempestifs
Déclenchement sur surintensité
Vérifier le type de déclenchement
en consultant l’afficheur de l’unité
de protection
Déclenchement par action de
la bobine à manque de tension
(UVR) ou d’ouverture (ST)
Vérifier le circuit d’alimentation.
Vérifier que la bobine à
manque de tension (UVR) est
alimentée avec V>0,85Vn
Mauvais réglages de l’unité
de protection
Régler correctement l’unité
de protection
Dysfonctionnement de l’unité
de protection
Contacter Legrand
Le disjoncteur DMX
3
ne déclenche pas en
cas de surintensité
Déconnexion entre les
transformateurs d’intensité
interne et l’unité de protection
Le disjoncter doit pouvoir
déclencher par le bouton de
test. Vérifier que l’unité de
protection affiche des courants
corrects sur l’afficheur.Vérifier
le connecteur montré dans
le dessin. Si nécessaire le
reconnecter correctement.Vérifier
l’intégrité des transformateurs
d’intensité et si nécessaire les
remplacer (pièce détachée)
La bobine de déclenchement
ne fonctionne pas
Le disjoncteur ne doit pas
pouvoir déclencher par le
bouton de test. (Si le bouton
de test fonctionne, le problème
n'est pas sur la bobine de
déclenchement). Vérifiez le
plombage de la bobine de
déclenchement.Si le plombage
est cassé ou si le problème
persiste, contacter Legrand
Défaut de l’unité de protection
Vérifier que l’unité de protection
peut être allumée avec la
bonne alimentation. Vérifier
l’unité de protection avec l’outil
de test. Si le problème persiste,
contacter Legrand
