• Contrôle test de déclenchement

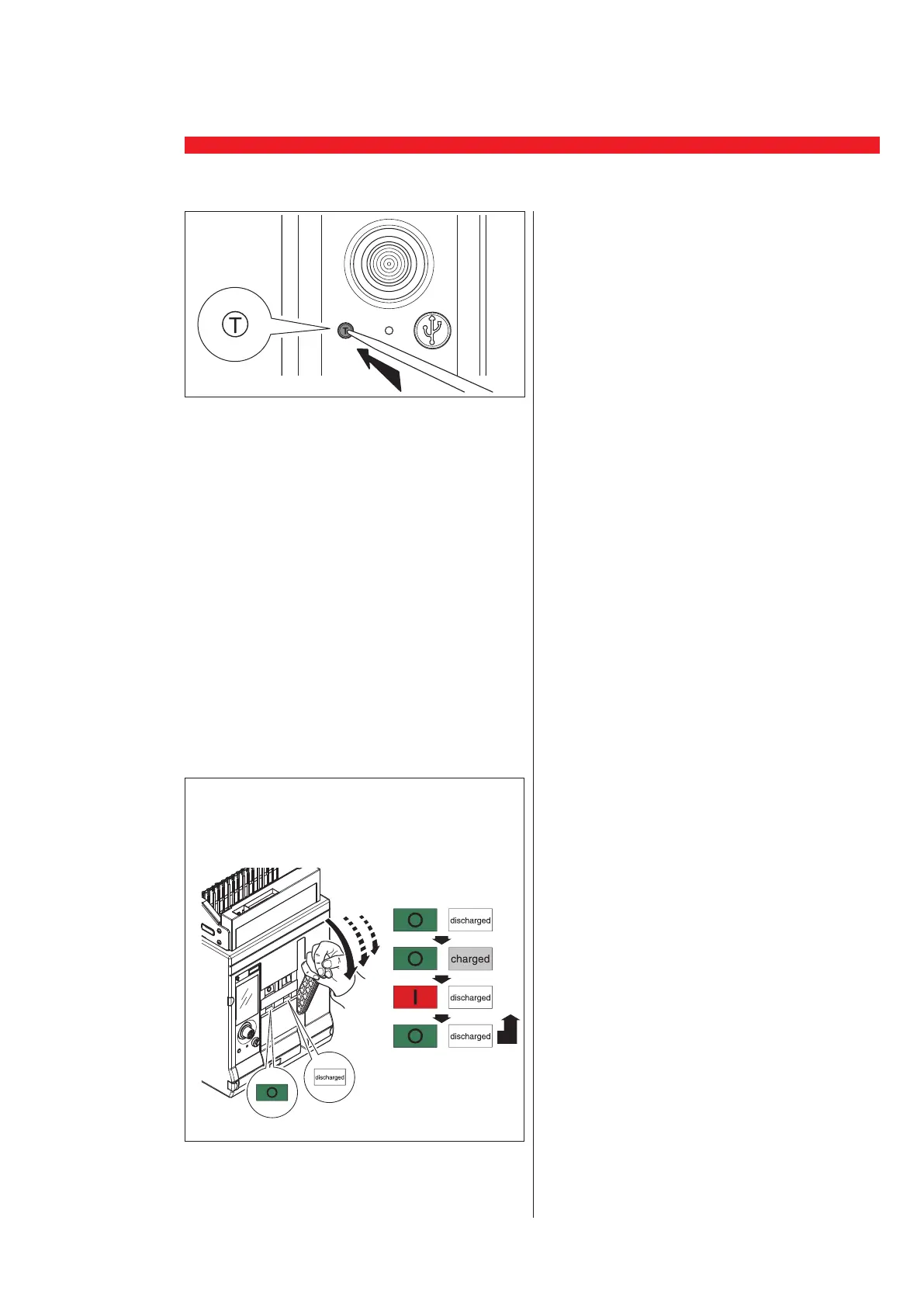

- maintenir le bouton T enfoncé pendant 2
secondes environ et s’assurer que :
tous les voyants s’allument pendant 1 seconde
environ (voyant ON en vert et les autres
voyants en rouge) ;
le déclenchement du dispositif intervient ;
l’écran indique le déclenchement du disposi-
tif; le bouton de RESET a été relâché.
- pour effectuer le reset du dispositif, appuyer
sur le bouton RESET (voir le manuel utilisateur
de l’unité de protection).
• S’assurer que les spécifications des accessoires
sont conformes à la tension du circuit auxiliaire
et au schéma électrique.
Contrôle du fonctionnement
• Contrôler le fonctionnement mécanique du dis-
positif, l’ouverture et la fermeture des contacts.
• Dans le cas de dispositifs à inter-verrouillage
mécanique, s’assurer que la logique de fonc-
tionnement est conforme aux exigences du
schéma d’inter-verrouillage.
• Contrôler les systèmes de verrouillage si pré-
sents (position ouverte, position extraite. etc.).
Câblage des auxiliaires et contrôle
de l’installation
• S’assurer de la bonne installation des circuits auxi-
liaires.
• Contrôler la correspondance du câblage des
bornes.
• Contrôler la correspondance du circuit auxiliaire.
Contrôles sous tension
Les contrôles diélectriques doivent être effectués
sur l’armoire de distribution conformément aux
standards internationaux et doivent être confiés
à un personnel qualifié qui doit faire usage
d’accessoires appropriés.
Il est obligatoire de respecter toutes les
indications suivantes pour prévenir les risques de
blessures et de dommages du dispositif :
— Débranchement de tous les accessoires élec-
triques du circuit auxiliaire.
— Il est possible de maintenir le contact principal
du disjoncteur sur ON pendant le test.
- Contrôle manuel
- Effectuer au moins deux cycles d’ouverture/
fermeture.
