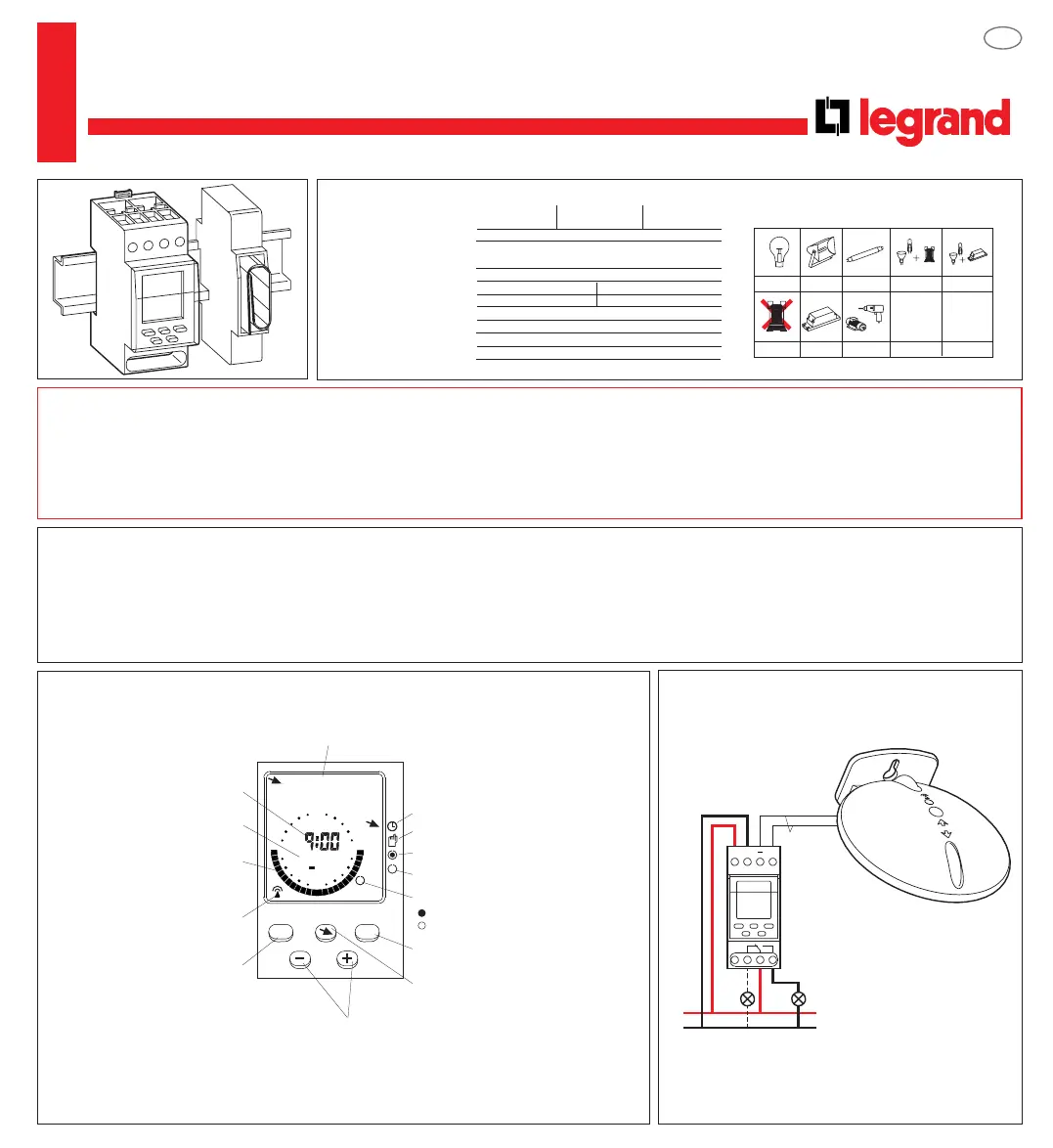

Características técnicas
037 28, 037 29
Alimentación: 230V 50/60Hz 120V 50/60Hz 24V AC/DC
Consumo: aprox. 1,6 W
Contacto de salida: contacto inverso 16A 250V~µ cos ϕ = 1
Fluo compensacion paralelo: 60VA max. 7µF
Precisión del reloj: Control por radio
Capacidad de bornas: conductores rígidos cables flexibles
1,5 a 4 mm
2
1,5 a 2,5 mm
2
Capacidad: 56
Reserva de cuerda: 10 minutos
Temperatura de almacenamiento: -20°C a +60°C
Temperatura de trabajo: -20°C a +55°C
Longitud de la línea de antena: 30 m
●
LEXIC
™
Consejos de seguridad
• La fiabilidad de funcionamiento y la seguridad eléctrica están garatizadas sólo si el producto ha sido instalado en las condiciones
especificadas (montaje en cuadro de distribución) y con conjunto de accesorios correspondiente.
• La instalación y montaje de este producto deben ser realizada por personal cualificado.
• Si el interruptor horario se monta junto a productos que emitan calor y puedan provocar una temperatura del entorno superior a 55°C,
dejar un espacio vacío entre el interruptor horario y los productos emisores de calor. Se puede utilizar, igualmente, un elemento
separador (
1
⁄2 módulo, ref. 044 40 o 1 módulo ref. 044 41).
Descripción
Hora u horario programado
Clr = Borrar horarios programados
Copy = Copiar horarios programados
Menú
Días de la semana o
días programados
Segmentos de visualización del
programa introducido
1 segmento = 30 minutos
Tecla MENÚ,
activa el menú o interrumpe un proceso
Control de recepción de la señal horaria
Tecla flecha,
desplaza la flecha
Símbolo de “Funcionamiento automático”
Símbolo de “Adelanto de la conmutación”
Símbolo de “MARCHA permanente”
Símbolo de “PARO permanente”
Tecla OK,
confirma la entrada de datos
Teclas (-) y (+),
permiten modificar los valores a ajustar
Conexión
Funcionamiento
El Rex2000 D21F es un interruptor horario con indicación digital, programa semanal y visualización en una corona compuesta de segmentos, destinado a su montaje en el cuadro de distribución. La
señal horario puede recibirse mediante una antena de radio externa, ref. 047 50 (no forma parte del conjunto de ref. 037 29). Se pueden introducir hasta 8 programas por día. Un ciclo de conmuta-
tión se compone de uma hora de cierre y de una hora de apertura del circuito. Si en el transcurso de la programación no se pulsa ninguna tecla durante 60 segundos, el interruptor horario vuelve a
su posición inicial. Los programas pueden copiarse a otros días. Duración de conmutatión mínima: 1 minuto. La memoria de horarios programados es eterna pero los programas pueden modificarse
en cualquier momento. Los programas introducidos se visualizan en una corona compuesta de segmentos en la que cada segmento representa 30 minutos. Indicación digital de la hora y los días de
la semana.
Antena Ref. 047 50
(no forma parte del con-
junto de ref. 037 29)
