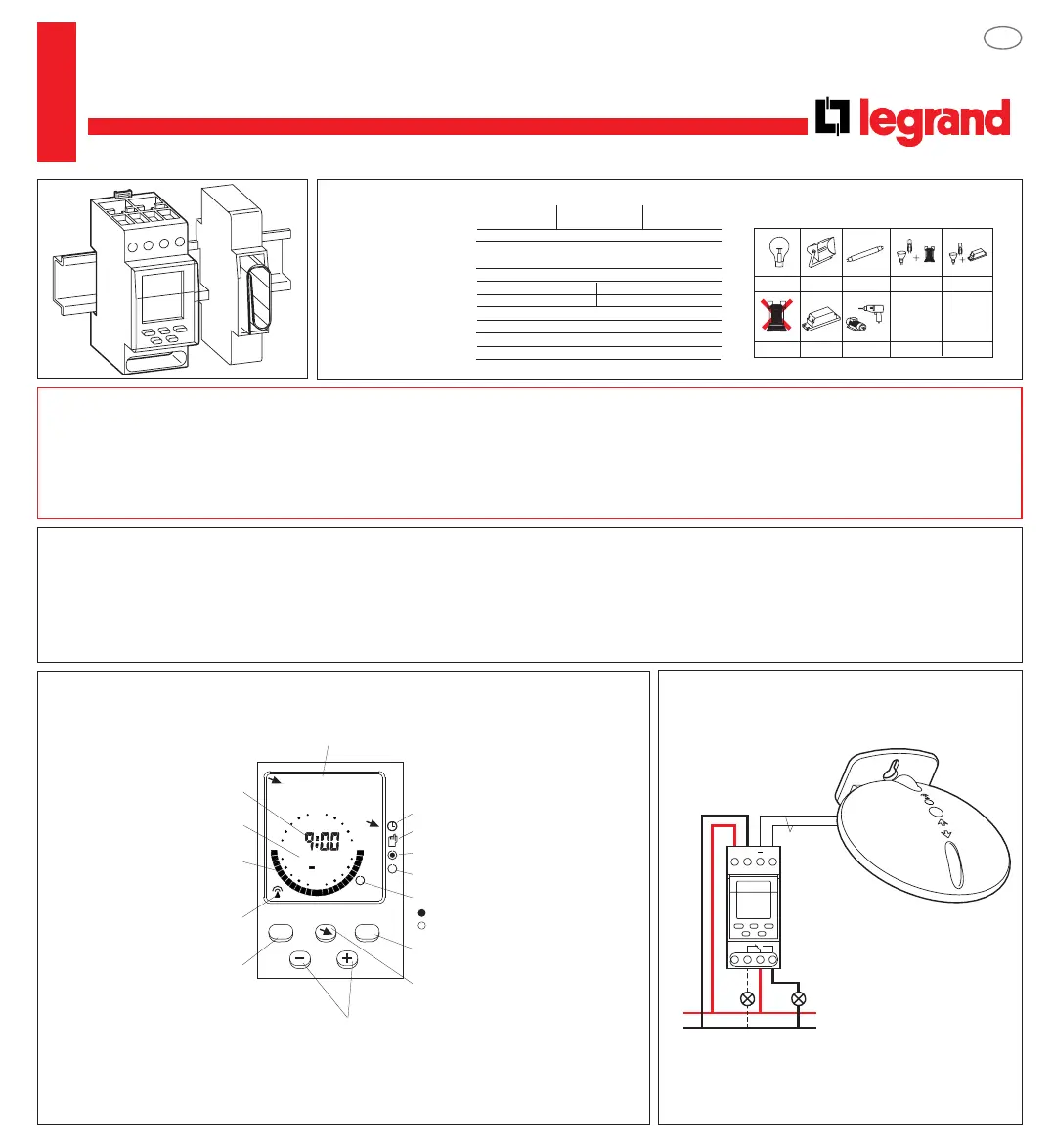

Caratteristiche tecniche
037 28, 037 29
Alimentazione: 230V 50/60Hz 120V 50/60Hz 24V AC/DC
Consumo: ca. 1,6W
Contatto in uscita: in commutazione 16A 250V~µ cos ϕ= 1
Fluorescente compensato parallelo: 60VA max. 7µF
Precisione dell’orologio: comando radio
Capacità dei morsetti: conduttori rigidi cavi flessibili
1,5 a 4 mm
2
1,5 a 2,5mm
2
Programmi memorizzabili: 56
Riserva di carica: 10 minuti
Temperatura di stoccaggio: da -20°C fino +60°C
Temperatura di utilizzo: da -20°C fino +55°C
Lunghezza della linea: max 30 m
●
LEXIC
™
Precauzioni di utilizzo
• L’affidabilità del funzionamento e della sicurezza elettrica non sono garantiti se non quando il prodotto è stato installato nelle specifiche condizioni (montaggio in quadro di distribuzione) e con la
totalità degli accessori che sono previsti.
• La posa e il montaggio di questo prodotto deve essere effettuato da personale specializzato.
• Se il programmatore orario è installato vicino a prodotti che emettono calore e possono provocare un aumento della temperatura superiore a 55°C, prevedere uno spazio libero tra il programmatore
e il prodotto che emette calore. Si può anche utilizzare un modulo distanziatore (
1
⁄2 modulo: art. 04440 - 1 modulo: art 04441).
Descrizione
Ora attuale o orario programmato
Clr = Cancella orari programmati
Copy = Copia orari programmati
Menu
Giorno attuale o
giorno programmato
Visualizzazione sullo schermo a settori
del programma memorizzato,
1 settore = 30 minuti
Tasto MENU,
attiva il menu di programmazione o
interrompe una operazione
Controllo della ricezione
del segnale orario
Tasto freccia,
sposta la freccia
Simbolo “Funzionamento automatico”
Simbolo “Anticipo della commutazione”
Simbolo “MARCIA forzata continua”
Simbolo “ARRESTO forzato continuo”
Tasto OK,
conferma la memorizzazione
Tasti + e -,
permettono di modificare i valori da regolare
Collegamento
Funzionamento
Rex2000 D21F è un interruttore orario digitale a programma settimanale con indicazioni su schermo a settori analogici destinato al montaggio nei quadri di distribuzione. Il segnale orario può essere
ricevuto tramite una antenna radio esterna art. 04570 ( non inclusa per l’art. 03729). E’ possibile memorizzare sino a 8 programmi giornalieri. Un programma è composto di un orario di apertura del
circuito e da uno di chiusura. Se, nel corso della programmazione, non viene premuto nessun tasto per 60 secondi. l’interruttore orario si riposiziona automaticamente nella posizione iniziale.
I programmi possono essere copiati su più giorni differenti. la durata minima di una commutazione è di 1 minuto. Gli orari memorizzati sono protetti illimitatamente, ma possono essere cancellati in
un qualsiasi momento. I programmi memorizzati sono visualizzati sullo schermo con settori di passo 30 minuti. L’ora e i giorni della settimana corrispondenti sono visualizzati sotto forma digitale.
Antenna Art. 047 50
(non inclusa nell’art. 03729)
