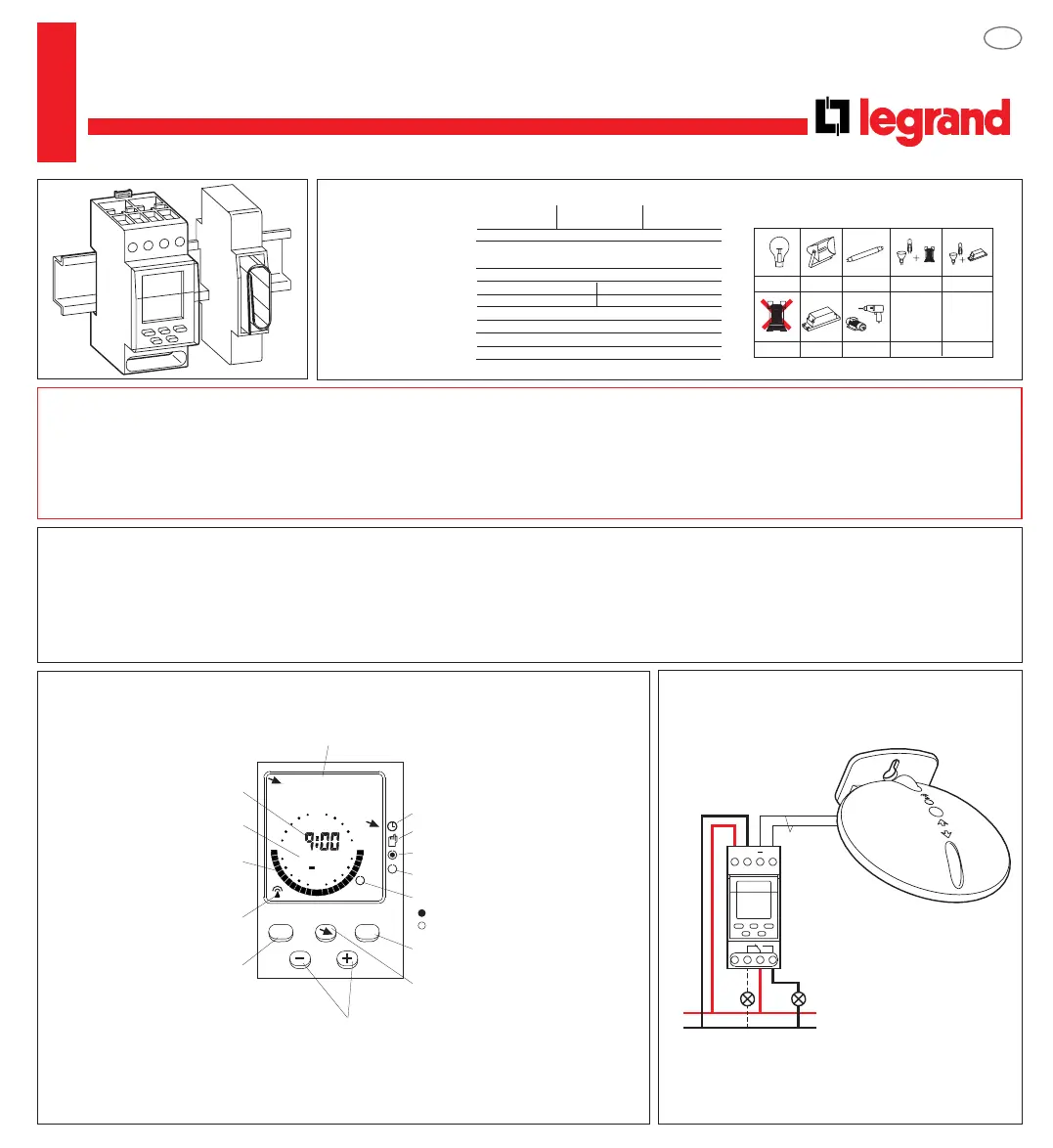

Tekniska data
037 28, 037 29 94 51 70 94 5171
Anslutningsspänning: 230V 50/60Hz 120V 50/60Hz 24VAC/DC
Förbrukning: ca:1,6 W
Kontakter: 1 växlande potentialfri kontakt 16A 250V~µ cos ϕ = 1
Parallellkompensering: 60VA max. 7µF
Noggrannhet: Radiokontrollerad
Anslutningsarea: Entrådig kabel Flertrådig kabel
: 1,5 till 4 mm
2
1,5 till 2,5 mm
2
Max antal till/från: 56 st
Gångreserv: 10 min.
Lagringstemperatur: -20°C till +60°C
Arbetstemperatur: -20°C till +55°C
Antennlängd: 30m
●
LEXIC
™
Säkerhetsföreskrifter
• Installation av dessa produkter får endast utföras av behörig elinstallatör.
• Säkerheten garanteras endast om uret är installerat med rätta tillbehör och enligt installationsanvisningen.
• Alla ingrepp på uret gör garantin ogiltig.
• Monteras uret intill en produkt som avger värme som kan medföra en omgivningstemperatur över 55°C, skall en distans finnas mellan uret och den värmealstrande produkten.
(Använd t ex
1
⁄2 modul, ref nr 044 40, eller 1 modul ref 044 41).
Presentation
Aktuell tid, inkopplingstid
Clr = radering av kopplingstid
Copy = kopiering av kopplingstider
Meny
Aktuell veckodag
eller programdag
Segmentkrans för visning av inställt
program, 1 segment = 30 min
Menyknapp, aktiverar menyn
eller avbryter en programmering
Mottagning av tidskod
Knapp för flyttning av
blinkande markör
Symbol för automatisk styrning via inmatat program
Symbol för manuell styrning
Symbol för kontinuerligt till
Symbol för kontinuerligt från
Ok-knapp som bekräftar inmatning
Minus/plus knappar
för ändring av värden
Kopplingsschema
Funktion
Rex2000 D21F är ett digitalt veckour med analog visning av inställt program, uret är för montering på DIN-skena. Med hjälp av en separat antenn, ref. 047 50, (ej vid leverans av ref. 029 29) kan man
via radiosignal erhålla aktuell tidskod. 8 till-och fråntider per dag kan programmeras. Start-och stopptid (ON och OFF) syns på samma programbild. Om man inte trycker på någon knapp under 60 sek
under programmeringen, återgår uret till utgångsläget. Kopieringsfunktionen medför att kopplingstiderna kan kopieras till andra dagar. Kortaste kopplingstid är 1 minut. Kopplingstiderna är lagrings-
skyddade men kan manuellt skrivas över med ett nytt program. Programmen visas analogt på displayen med ett segment. Varje segment är 30 minuter. Tid och veckodag visas digitalt.
Antenn ref 047 50
