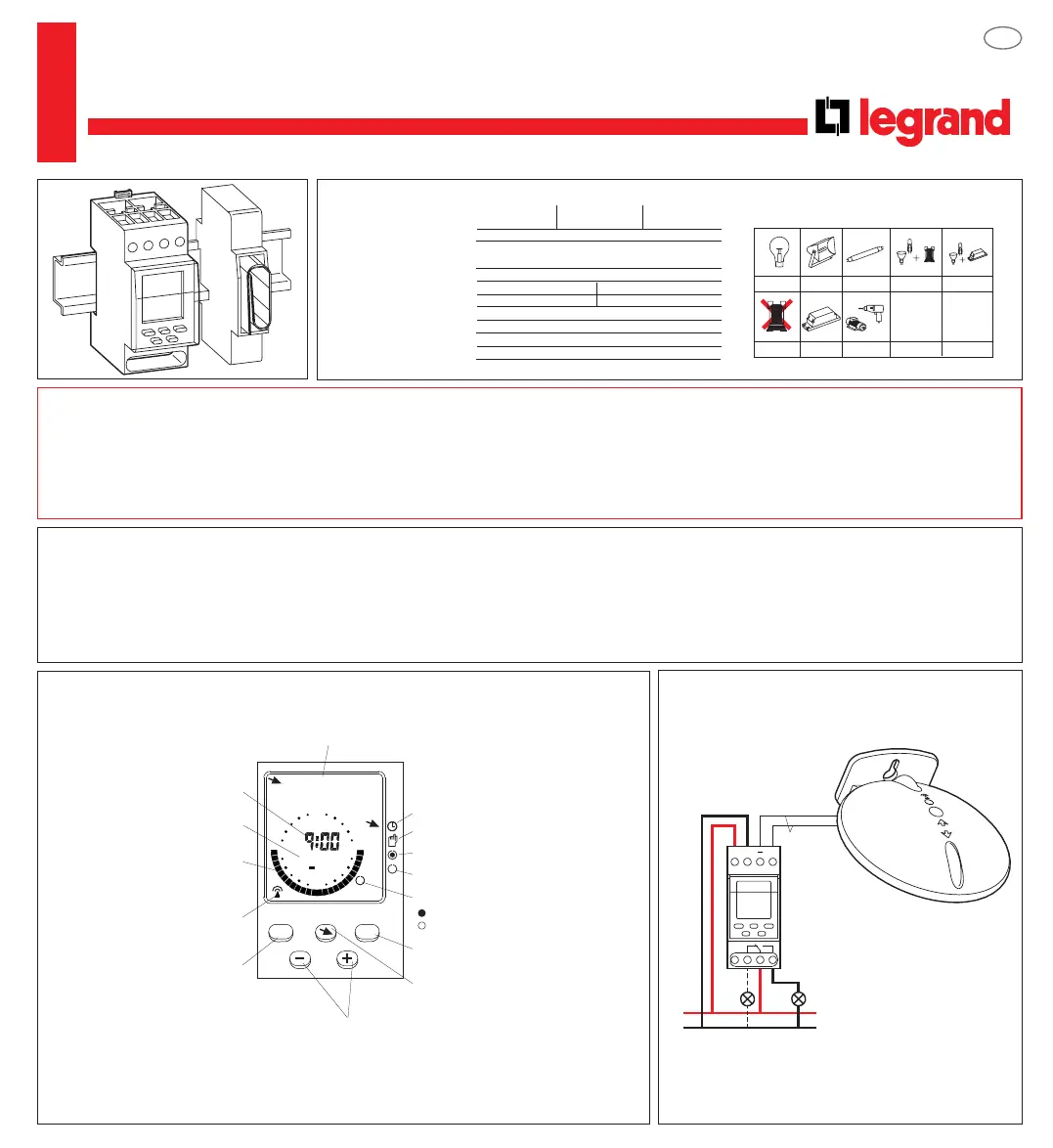

Características técnicas
037 28, 037 29 94 51 70 94 51 71
Alimentação: 230V 50/60Hz 120V 50/60Hz 24VAC/DC
Consumo: 1,6 W
Contacto de saída: contacto inversor 16A 250V~µ cos ϕ = 1
Fluo compensada paralelo: 60VA máx. 7µF
Pecisão do relógio: comando por rádio
Capacidade dos bornes: condutores rígidos condutores flexiveis
1,5 a 4 mm
2
1,5 a 2,5 mm
2
Capacidade: 56
Reserva de marcha: 10 minutos
Temperatura de armazenagem: -20°C a +60°C
Temperatura de utilização: -20°C a +55°C
Comprimento da linha da antenna: max 30 m
●
LEXIC
™
Conselhos de segurança
• A colocação e montagem deste produto deve ser assegurada por mão de obra especializada.
• A fiabilidade de funcionamento e a segurança eléctrica não serão garantidas se o produto não for instalado nas condições especificadas
(montagem em quadro de distribuição) e com todos os acessórios que lhe estão associados.
• Se o interruptor horário estiver instalado ao lado de outros aparelhos que possam gerar uma elevação de temperatura superior a 55°C,
deve-se prever um espaço entre o interruptor horário e esses aparelhos. Pode-se utilizar para o efeito o elemento de espaçamento
(
1
⁄2 módulo ref. 044 40).
Descrição
Hora ou horário programado
Clr = Apagar os horários programados
Copy = Copiar os horários programados
Menu
Dias da semana ou
dias programados
Afixação sobre quandrante segmentado
do programa registado
1 segmento = 30 minutos
Tecla MENU, activa o menu
ou interrompe um processo
Controlo de recepção do sinal horário
Tecla SETA,
move a seta
Símbolo de “Funcionamento automático”
Símbolo de “Antecipação da comutação
Símbolo de “MARCHA permanente”
Símbolo de PARAGEM permanente”
Tecla OK,
valida o registo
Teclas + e -,
permitem modificar os valores a registar
Ligação
Funcionamento
Rex2000 D21F é um interruptor horário digital de programção semanal com afixação sobre um quandrante segmentado e destinado a ser instalado num quadro de distribuição. O sinal horário pode
ser recebido por intermédio de uma antena rádio externa ref. 047 50 (Não fornecida com a ref. 037 29). Capacidade de registo de 8 programas por dia. Um programa é composto de um horário de
abertura e um de fecho do circuito. Se nenhuma tecla é accionada durante 60 segundos no decurso da programação, o interruptor horário retorna à sua posição inicial. Os programas podem ser
copiados para diferentes dias. A duração mínima de comutação é 1 minuto. Os horários programados são salvaguardados de forma ilimitada, podendo contudo, em qualquer momento, e quando se
pretender, serem apagados. Os programas registados são representados sobre o quadrante segmentado por uma banda negra que corresponde a 30 minutos. A hora e os dias da semana são indi-
cados por afixação digital.
Antena Ref. 047 50
(Não fornecida com a
ref. 037 29)
