Modelo Linear USB
Las siguientes descripciones se aplican únicamente al modelo
Linear USB.

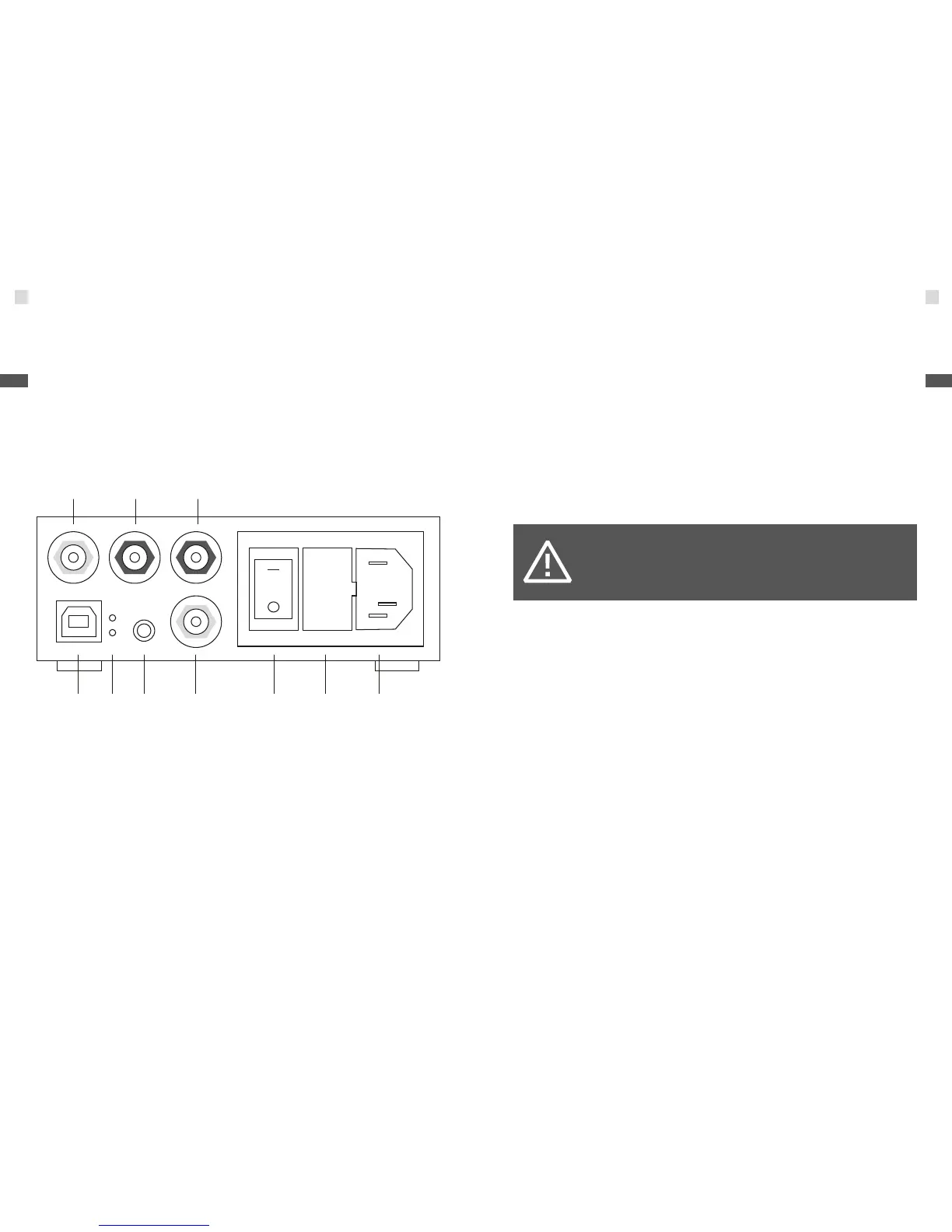

Parte posterior
1
4 5 6
2 3 7 8 9 10
1 | Entrada USB (estéreo)
Conector USB (tipo B) para la conexión de un ordenador con puerto USB.
Normalmente no se requiere una instalación del controlador, el Linear USB se
detectará como un equipo de audio externo. Si el puerto USB no recibe ninguna
señal de audio, el amplificador cambia automáticamente a la entrada analógica.
2 | LED de estado
Estos LED indican el estado de la conexión USB.
Rojo: no existe ninguna conexión USB con el ordenador.
Verde: transferencia de datos de audio.
Sin luz: la conexión USB funciona pero no se están transfiriendo datos de audio.
3 | Salida de bucle o entrada de línea alternativa (estéreo)
Pueden conectarse a esta salida equipos con conectores jack de 3,5 mm.
Alternativamente, este conector puede utilizarse como entrada. En este caso, los
conectores RCA de entrada de línea actúan como salida de bucle.
¡ATENCIÓN!
¡NUNCA conecte las dos entradas a fuentes de señal al mismo
tiempo!
4 – 5 | Entrada de línea (estéreo)
En los conectores RCA de la entrada de línea puede conectar su fuente de señal
que puede ser, p.ej., un reproductor de CD, convertidor DA, receptor de radio
o un reproductor de medios. El conector izquierdo con la anilla roja (4) es para
la entrada de línea derecha, el conector contiguo (5) con el borde negro, para la
entrada de línea izquierda.
6 – 7 | Salida de línea (estéreo)
En los conectores RCA de la salida de línea puede conectar todos los equipos
con entrada de línea como p.ej., un amplificador final, altavoz activo o un
receptor de radio. El conector superior (6) con el borde negro es para la salida de
línea izquierda. El conector inferior con la anilla roja (7) es para la salida de línea
derecha.
