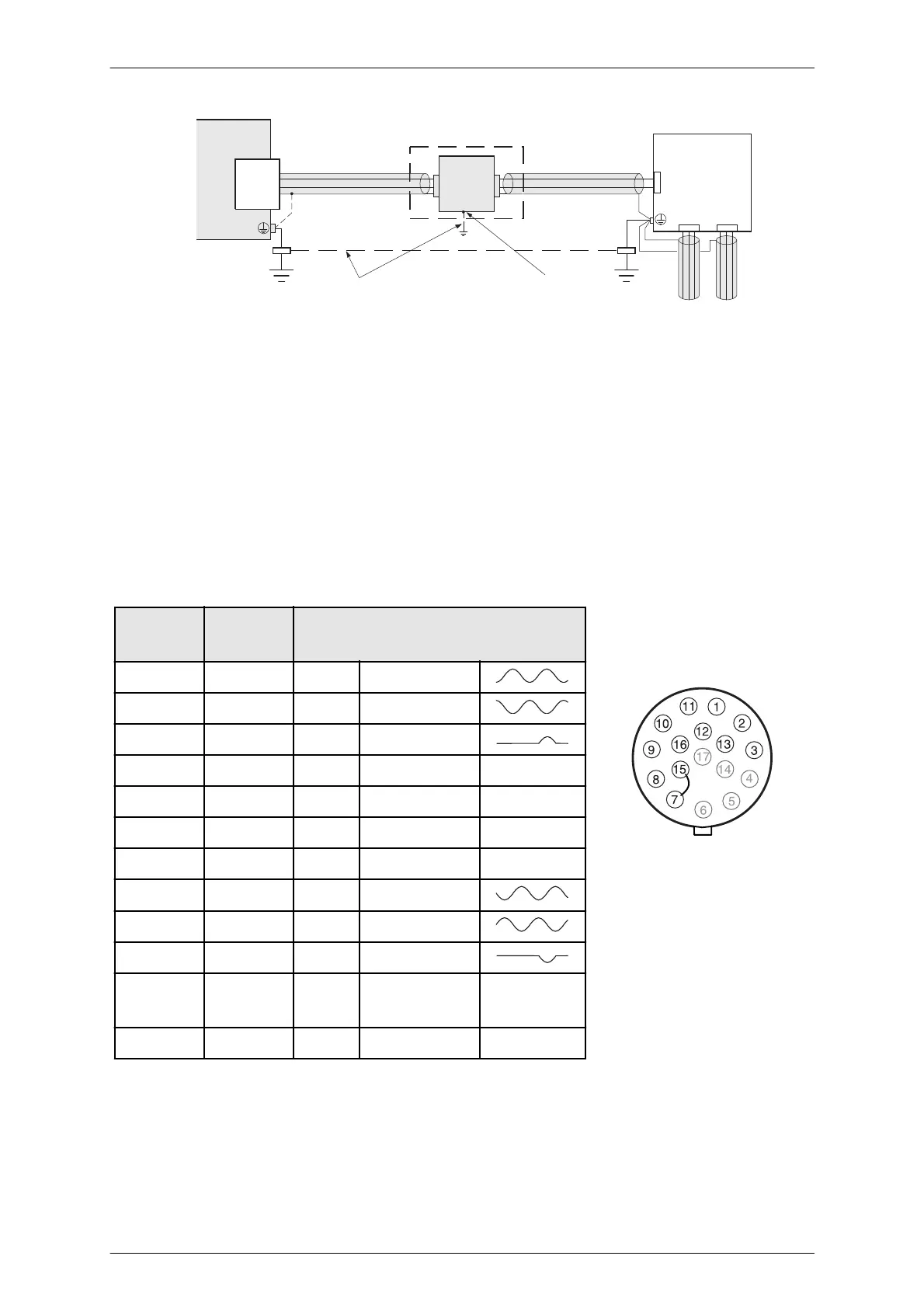

5 Elektrischer Anschluss Lenord + BauerKabel/Stecker-Belegung
14 GEL 2442
Deutsch
GEL
214
Interpolationselektronik
Option
Auswert-
elektronik
Maschine
Mini-
Coder
Steuerleitungen
Potential-
ausgleichsleitung
Nur bei ungünstigen Bedin-
gungen wie sehr langen Kabeln
oder extremen Störpegeln
Kontakt Gehäuse/
Montageplatte über
Zahnscheibe
Signal- und Steuerleitungen räumlich von den Leistungskabeln getrennt verlegen;
ist dies nicht möglich, paarig verseilte und geschirmte Leitungen (twisted pair) ver-
wenden und/oder die Geberleitung in einem Eisenrohr verlegen
Bei isoliert aufgebautem Spindelrotor eine Möglichkeit zum Ladungsausgleich mit
dem Stator vorsehen, z. B. Antistatikbürsten verwenden
Sicher stellen, dass extern Schutzmaßnahmen gegen Stoßspannungen (“Surge”)
durchgeführt wurden (EN 61000–4–5)
5.3 Kabel/Stecker-Belegung
Aderfarbe
Stecker-
pin
Signal/ Funktion
weiß 1 U
1+
Spur 1
braun 2 U
1–
/Spur 1
grau 3 U
N+
Referenzspur
blau 7 0 V GND
– 8 + Temperatur + (braun)
– 9 – Temperatur – (blau)
rot 10 U
B
+ 5 V
rosa 11 U
2+
Spur 2
schwarz 12 U
2-
/Spur 2
gelb 13 U
N-
Referenzspur
–150 VGND
Brücke Pin
7
grün 16 U
Sense
5 V Sense
Ansicht auf die Anschluss-
seite (Löt-/Crimpseite des
Gegensteckers)
Abschirmung im
MiniCoder nicht aufgelegt
