Anzeigen auf der Systemplatine

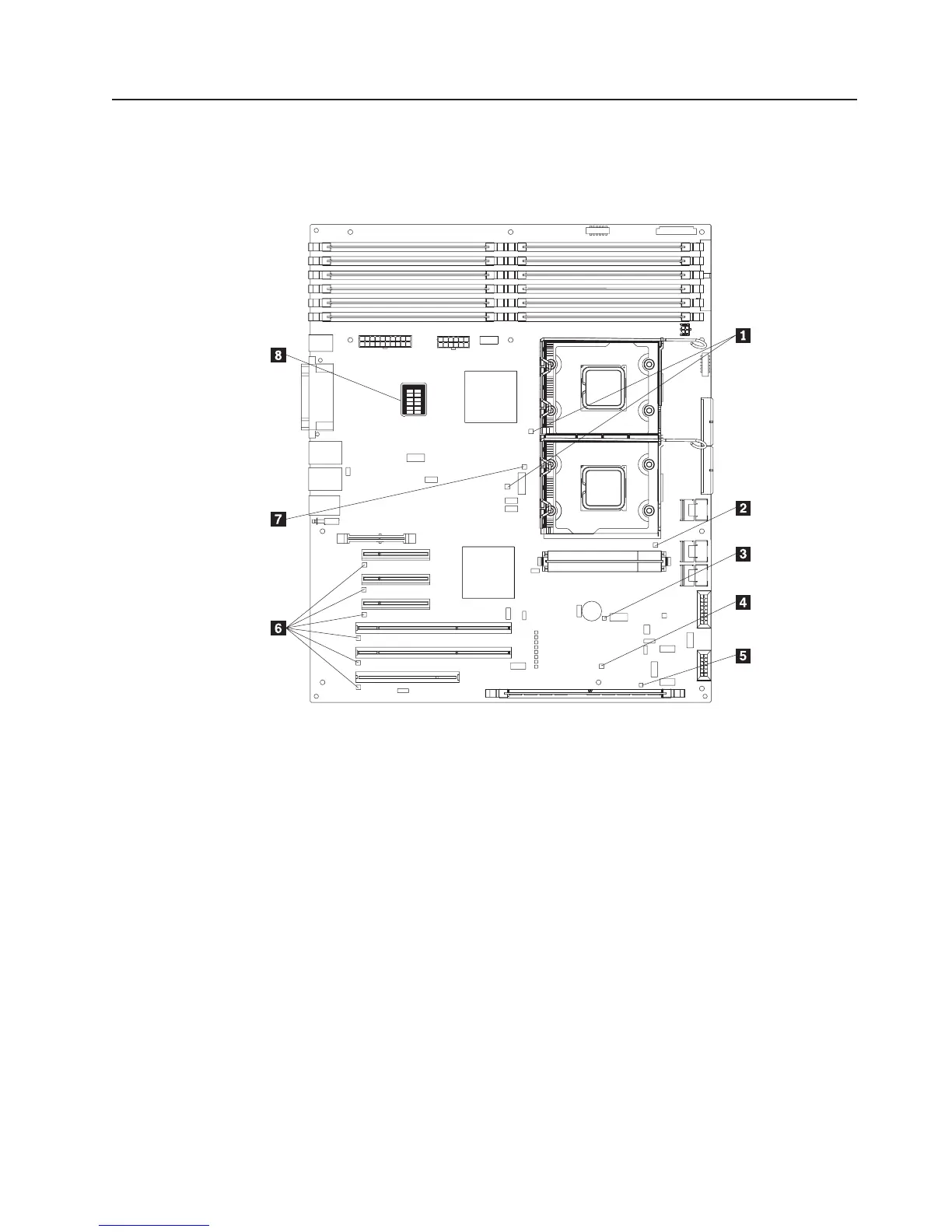

In der folgenden Abbildung sind die Anzeigen auf der Systemplatine dargestellt.
Möglicherweise müssen Sie diese Abbildung zur Fehlerbehebung am Server heran-
ziehen.
1
2
3
4
5
6
7
8
9
10
11
12
DIMM LEDs
1 Fehleranzeige für Mikroprozessor (2) 5 Fehleranzeige für ServeRAID
2 Fehleranzeige für Spannungsregler-
modul
6 Fehleranzeige (6)
3 Batterieanzeige 7 Anzeige für Mikroprozessor-
abweichung
4 Überwachungssignalanzeige für BMC 8 Fehleranzeigen für DIMMs 1 bis 12
Verwenden Sie die Anzeigen auf der Systemplatine, um Systemfehler zu diagnosti-
zieren. Eine Fehleranzeige leuchtet, um auf einen Fehler an einer bestimmten Kom-
ponente hinzuweisen. Nachdem der Fehler behoben wurde, leuchtet die jeweilige
Anzeige beim nächsten Neustart des Servers nicht mehr. Sollte der Fehler nicht
behoben sein, leuchtet die Anzeige wieder. Weitere Informationen finden Sie im
Wartungshandbuch.
Kapitel 5. Fehlerbehebung 101
