Kapitel 3. Steuerelemente, Anzeigen und Stromversorgung
des Servers
In diesem Kapitel werden die Steuerelemente und Anzeigen (LEDs) sowie das Ein-
und Ausschalten des Servers beschrieben.
Vorderansicht

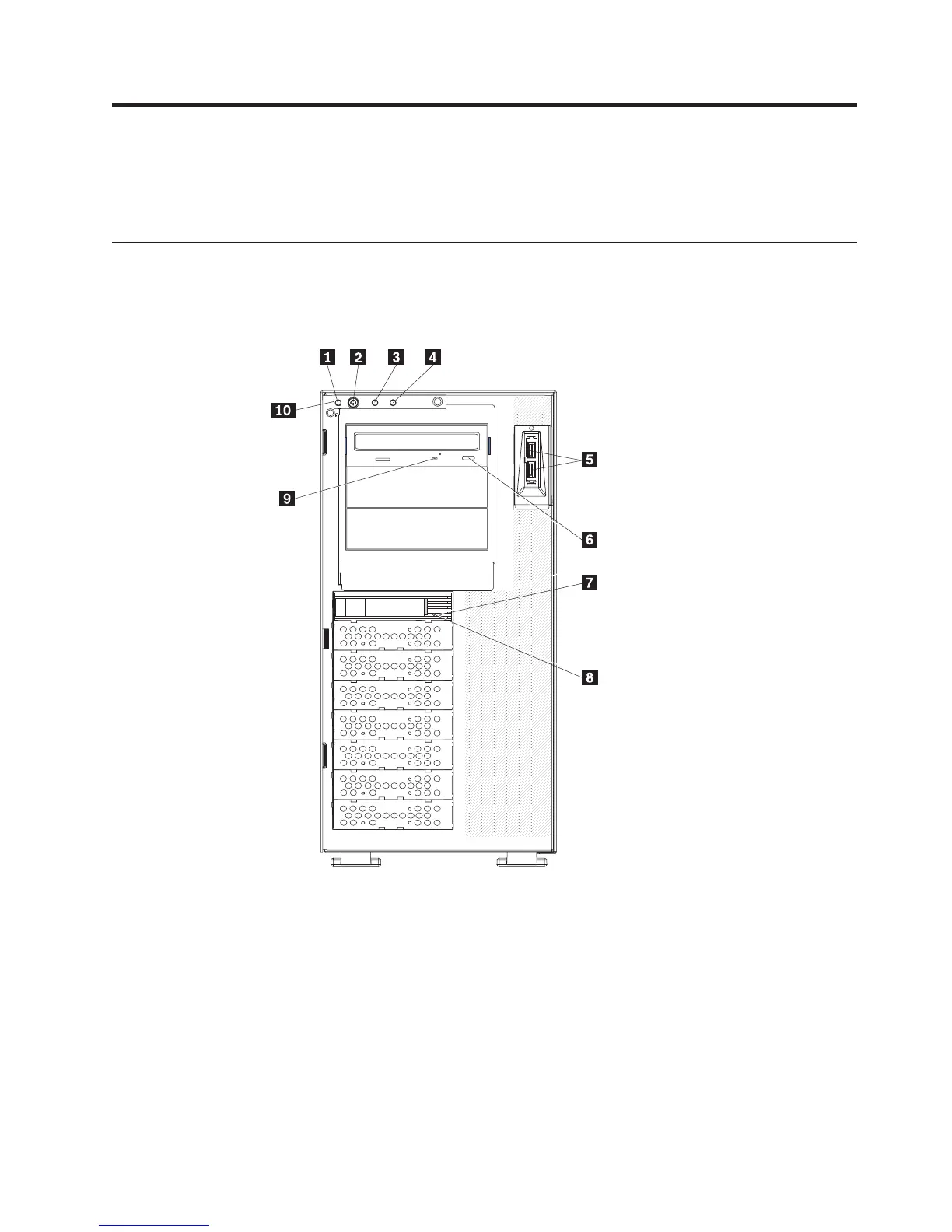

In der folgenden Abbildung sind die Steuerelemente, die Anzeigen und die
Anschlüsse an der Vorderseite von Hot-Swap-Servermodellen dargestellt.
1 Betriebsanzeige (Stromversorgung
des Systems)
6 Entnahmetaste des CD- oder DVD-
Laufwerks
2 Netzschalter 7 Statusanzeige des Hot-Swap-
Festplattenlaufwerks (gelb)
3 Betriebsanzeige des Festplatten-
laufwerks
8 Betriebsanzeige des Hot-Swap-
Festplattenlaufwerks (grün)
4 Systemfehleranzeige 9 Betriebsanzeige des CD- oder DVD-
Laufwerks (grün)
5 USB-Anschlüsse 10 Informationsanzeige an der Vorder-
seite
© Lenovo 2008, 2009. In Teilen © IBM Corp. 2007. 49
