Rückansicht

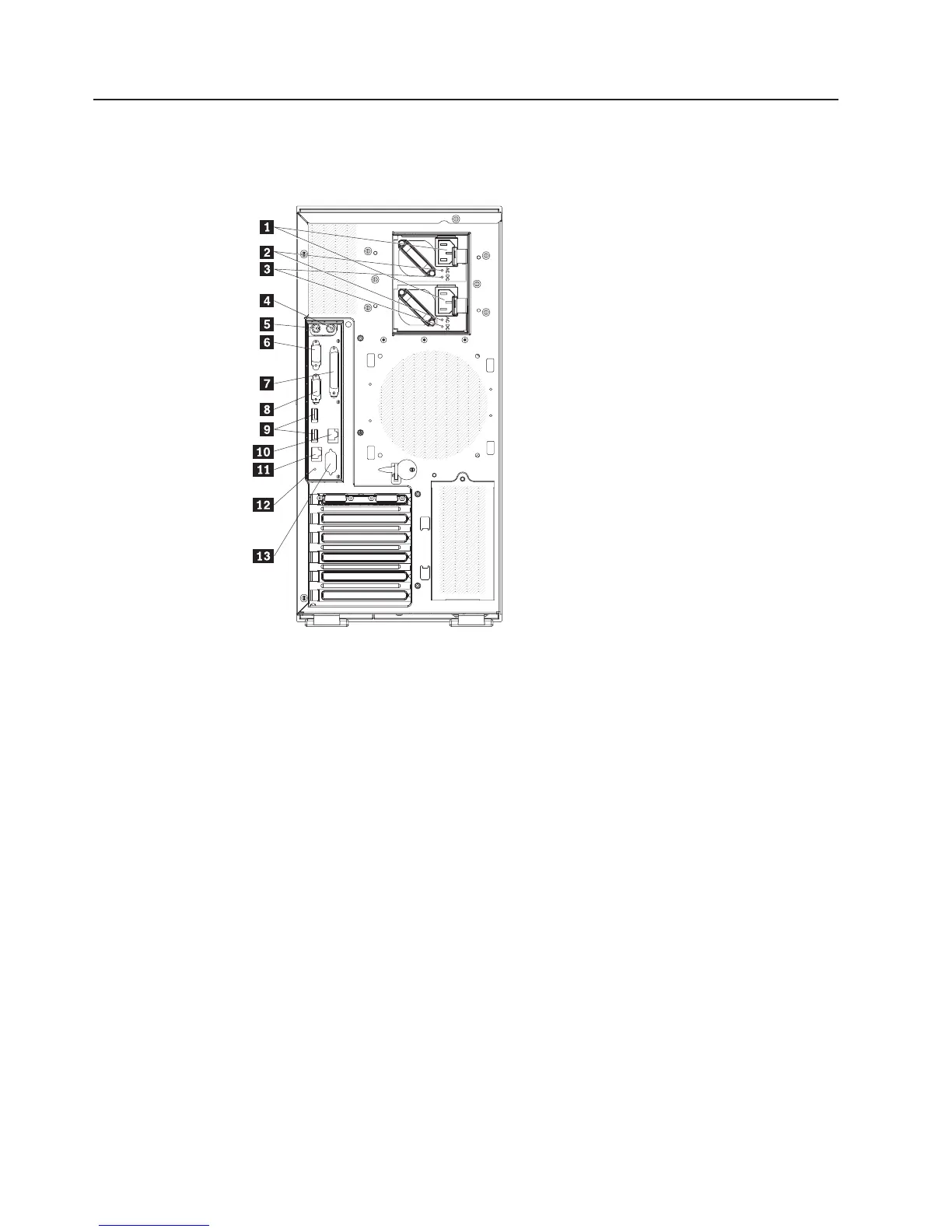

In der folgenden Abbildung sind die Anschlüsse an der Rückseite der Modelle mit
Hot-Swap-Netzteil und mit optionaler redundanter Stromversorgung dargestellt.
1 Netzkabelanschlüsse 8 Bildschirmanschluss
2 Anzeigen für Wechselstrom-
versorgung
9 USB-Anschlüsse 3 und 4
3 Anzeigen für Gleichstromversorgung 10 Ethernet-10/100/1000-Anschluss
(RJ45)
4 Mausanschluss 11 Ethernet-10/100-Anschluss (RJ45, für
Remote Supervisor Adapter II
SlimLine)
5 Tastaturanschluss 12 NMI-Knopf
6 Serieller Anschluss 1 (COM 1) 13 Serieller Anschluss 2 (COM 2)
7 Parallelanschluss
52 ThinkServer TD100 und TD100x Typen 4203, 4204, 4205, 4206, 6398, 6399, 6419 und 6429: Installationshandbuch
