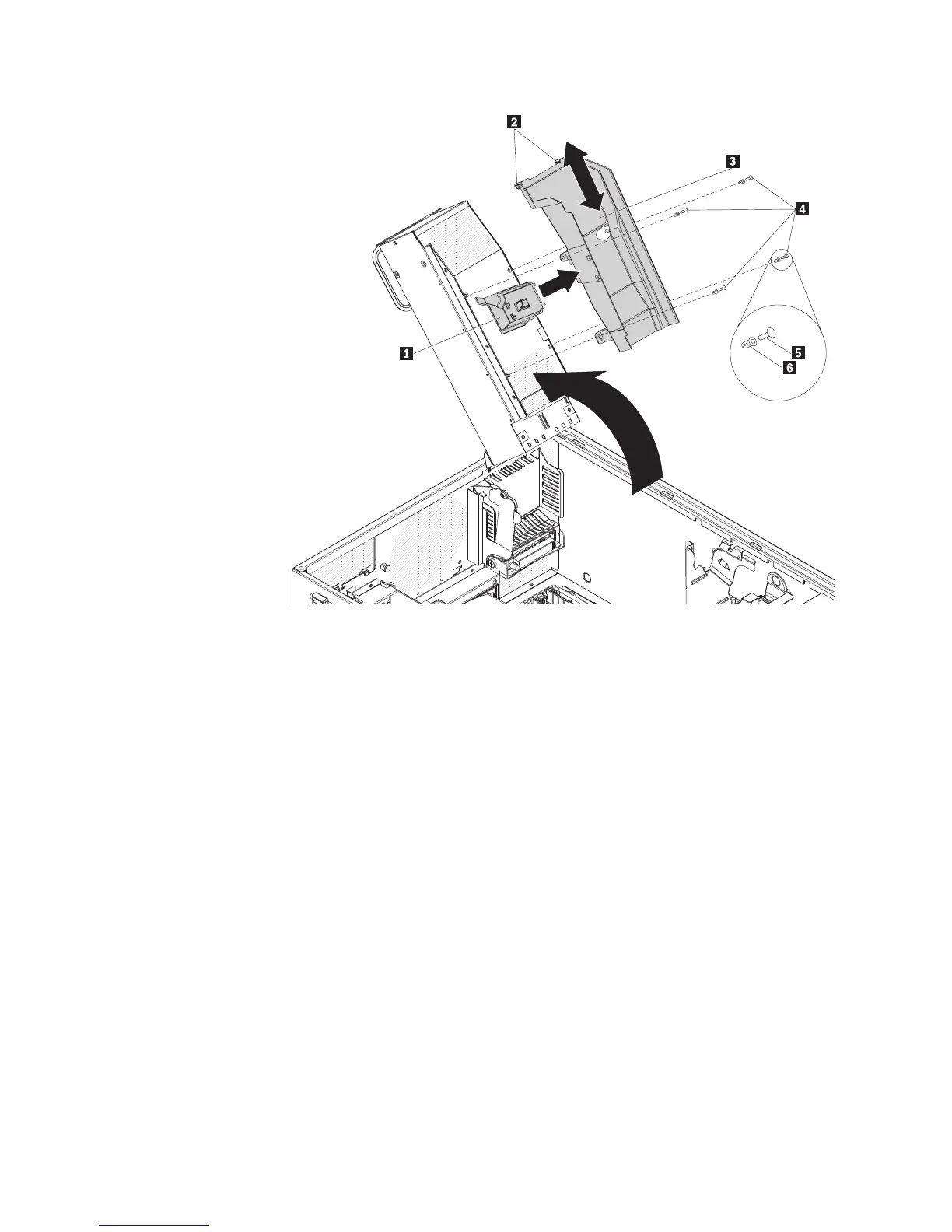

a. Entfernen Sie die Druckstifte aus Kunststoff, mit denen die Luftführung für
DIMMs am Netzteilrahmen befestigt ist.
1) Fassen Sie die Oberseite der Druckstifte, und ziehen Sie sie aus den
Nieten heraus (vergrößerte Darstellung von Stift 5 und Niete 6).
2) Fassen Sie die Nieten, ziehen Sie sie aus den Bohrlöchern, und legen
Sie sie zur Seite.
Anmerkung: Wenn die Luftführung für DIMMs in Ihrem Server durch
Schrauben gesichert ist, entfernen Sie diese Schrauben.
b. Drücken Sie die Luftführung nach oben zur Rückseite des Netzteilrahmens
hin. Wenn die Justierstifte 4 aus dem Netzteilrahmen freigegeben sind,
können Sie die Luftführung aus dem Server entfernen.
c. Positionieren Sie die Leitungsführung 1 so, dass sich die beiden Laschen
direkt über den Rillen an der Seite der Luftführung für DIMMs 3befinden.
d. Schieben Sie die Leitungsführung in die Rillen, bis sie einrastet.
9. Bringen Sie die Luftführung für DIMMs erneut auf dem Netzteilrahmen an.
10. Heben Sie den Netzteilrahmen etwas an, und drücken Sie auf den Lösehebel
auf der hinteren Netzteilhalterung. Halten Sie den Lösehebel gedrückt, und
setzen Sie dann die Netzteilbaugruppe wieder in ihre Position ein.
28 ThinkServer TD100 und TD100x Typen 4203, 4204, 4205, 4206, 6398, 6399, 6419 und 6429: Installationshandbuch
