Anmerkung:JenachModellweichendieAbbildungenindiesemAbschnittmöglicherweisevonIhrem
Serverab.
GehenSiewiefolgtvor,umdielinkeHalterungzuentfernenundspäterwiederanzubringen:
1.EntnehmenSiealleDatenträgerausdenLaufwerkenundschaltenSiealleangeschlossenenEinheiten
unddenServeraus.ZiehenSiedannalleNetzkabelvondenNetzsteckdosenabundziehenSiealle
Kabelab,dieandenServerangeschlossensind.
2.WennderServerineinemGehäuserahmeninstalliertist,nehmenSieihnausdemGehäuserahmenund
legenSieihnaufeinerebenen,sauberenundantistatischenOberächeab.SehenSieindenmitdem
ServergeliefertenAnweisungenzurInstallationimGehäuserahmennach.
3.EntfernenSiedieServerabdeckung.InformationenhierzundenSieimAbschnitt„Serverabdeckung
entfernen“aufSeite92
.
4.EntfernenSiedieFrontblende.InformationenhierzundenSieimAbschnitt„Frontblendeentfernen
undwiederanbringen“aufSeite94.
5.EntfernenSiedasLüfterblech.InformationenhierzundenSieimAbschnitt„Lüfterblechentfernen
underneutanbringen“aufSeite100.
6.WennbeiIhremServereinachesoptischesLaufwerkinstalliertist,ziehenSiedasSignal-unddas
NetzkabelvonderRückseitedesachenoptischenLaufwerksab.
7.NotierenSiedieKabelführungunddieKabelanschlüsseundziehenSiedanndasBedienfeld-Kabelund
dasBedienfeld-USB-Kabel,dasKabeldesDiagnosemodulsunddasKabelfürdenVGA-Anschluss
DB-15anderVorderseitevonderSystemplatineab.LösenSiedieKabeldannvonsämtlichen
Kabelklemmenund-führungenimGehäuse.
8.EntfernenSiediebeidenSchrauben,diedielinkeHalterungbefestigen,undziehenSiedieEinheit
vorneausdemGehäuse.

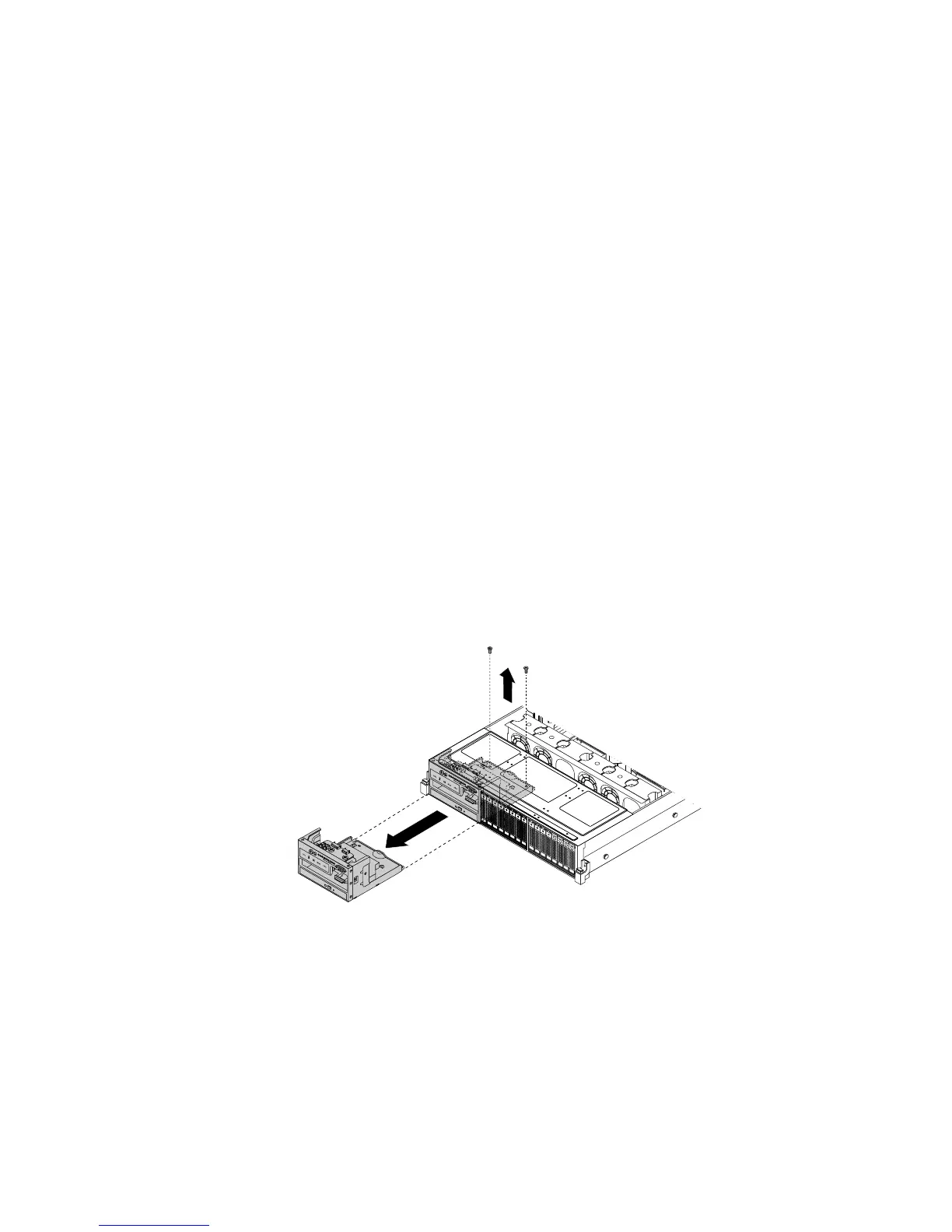

Abbildung54.LinkeHalterungentfernen
Kapitel6.Hardwareinstallieren,entfernenoderaustauschen103
