Lenovo ThinkServer RD430 - Komponenten der Systemplatine

BefolgenSiedienachstehendenAnweisungen,umKabelvonderSystemplatinezurRückwandplatine
anzuschließen:
1.VerwendenSiefürFestplattenlaufwerk0bisFestplattenlaufwerk3einMini-SAS-zu-Mini-SAS-Signalkabel
undschließendenMini-SAS-AnschlussaneinemEndedesKabelsanSAS-Anschluss0-3der
Systemplatinean.SchließenSiedanndenMini-SAS-AnschlussamanderenEndedesKabelsandie
Mini-SAS-Anschlüsse0-3anderRückwandplatinean.
2.FallsfürdenServermehralsvierFestplattenlaufwerkeinstalliertwurden,verwendenSiefür
Festplattenlaufwerk4bisFestplattenlaufwerk7einanderesMini-SAS-zu-Mini-SAS-Signalkabelund
schließenSiedenMini-SAS-AnschlussameinenEndedesKabelsandenSAS-Anschluss4-7der
Systemplatinean.SchließenSiedanndenMini-SAS-AnschlussamanderenEndedesKabelsandie
Mini-SAS-Anschlüsse4-7anderRückwandplatinean.
LesenSiediefolgendenAbschnitte,umInformationenzudenAnschlusspositionenundden
Netzkabelanschlüssenzuerhalten:
•„RückwandplatinefürHot-Swap-Festplattenlaufwerk“aufSeite41
•„KomponentenderSystemplatine“aufSeite50
KomponentenderSystemplatine

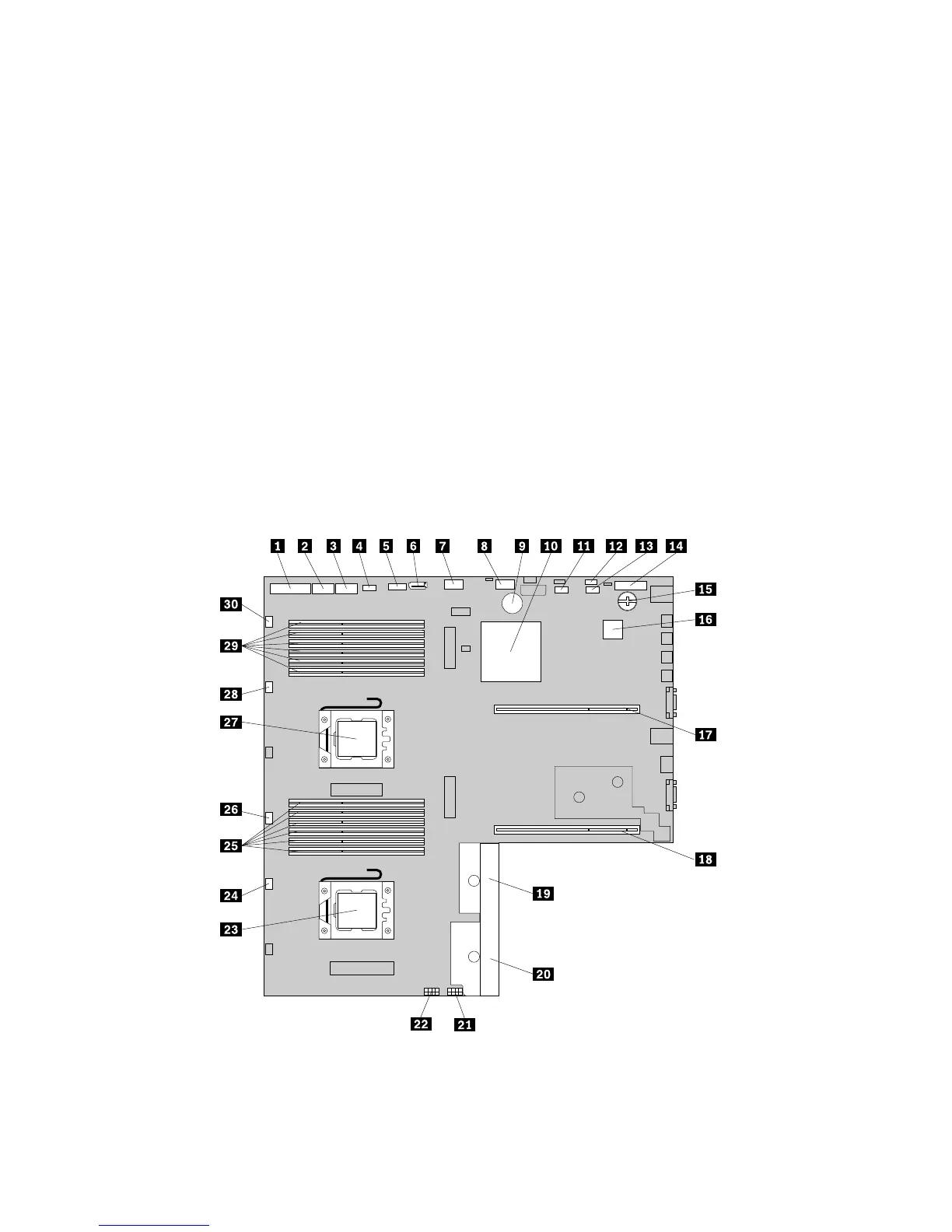

DiefolgendeAbbildungzeigtdiePositionenderKomponentenaufderSystemplatine.
Abbildung37.KomponentenderSystemplatine
50ThinkServerRD430Benutzerhandbuch
